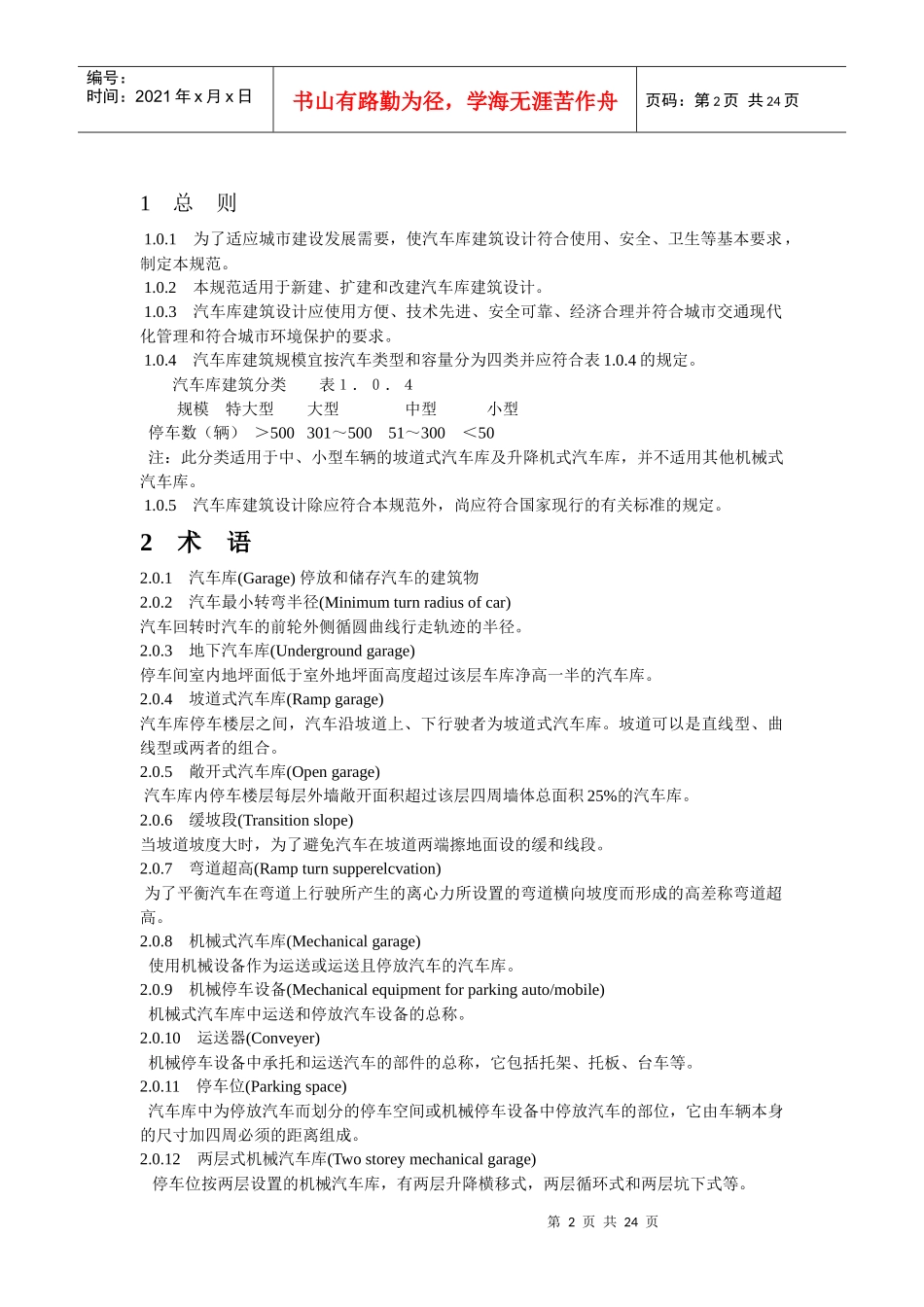

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页汽车库建筑设计规范中华人民共和国行业标准汽车库建筑设计规范DesignCodeforGarageJGJ100-98主编单位：北京建筑工程学院批准部门：中华人民共和国建设部施行日期：1998年9月1日（目录）1总则2术语3库址和总平面3.1库址3.2总平面4坡道式汽车库4.1一般规定4.2坡道式汽车库设计5机械式汽车库5.1一般规定5.2机械式汽车库设计6建筑设备6.1一般规定6.2给水排水6.3采暖通风6.4电气附录A本规范用词说明第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页1总则1.0.1为了适应城市建设发展需要，使汽车库建筑设计符合使用、安全、卫生等基本要求，制定本规范。1.0.2本规范适用于新建、扩建和改建汽车库建筑设计。1.0.3汽车库建筑设计应使用方便、技术先进、安全可靠、经济合理并符合城市交通现代化管理和符合城市环境保护的要求。1.0.4汽车库建筑规模宜按汽车类型和容量分为四类并应符合表1.0.4的规定。汽车库建筑分类表１．０．４规模特大型大型中型小型停车数（辆）＞500301～50051～300＜50注：此分类适用于中、小型车辆的坡道式汽车库及升降机式汽车库，并不适用其他机械式汽车库。1.0.5汽车库建筑设计除应符合本规范外，尚应符合国家现行的有关标准的规定。2术语2.0.1汽车库(Garage)停放和储存汽车的建筑物2.0.2汽车最小转弯半径(Minimumturnradiusofcar)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。2.0.3地下汽车库(Undergroundgarage)停车间室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。2.0.4坡道式汽车库(Rampgarage)汽车库停车楼层之间，汽车沿坡道上、下行驶者为坡道式汽车库。坡道可以是直线型、曲线型或两者的组合。2.0.5敞开式汽车库(Opengarage)汽车库内停车楼层每层外墙敞开面积超过该层四周墙体总面积25%的汽车库。2.0.6缓坡段(Transitionslope)当坡道坡度大时，为了避免汽车在坡道两端擦地面设的缓和线段。2.0.7弯道超高(Rampturnsupperelcvation)为了平衡汽车在弯道上行驶所产生的离心力所设置的弯道横向坡度而形成的高差称弯道超高。2.0.8机械式汽车库(Mechanicalgarage)使用机械设备作为运送或运送且停放汽车的汽车库。2.0.9机械停车设备(Mechanicalequipmentforparkingauto/mobile)机械式汽车库中运送和停放汽车设备的总称。2.0.10运送器(Conveyer)机械停车设备中承托和运送汽车的部件的总称，它包括托架、托板、台车等。2.0.11停车位(Parkingspace)汽车库中为停放汽车而划分的停车空间或机械停车设备中停放汽车的部位，它由车辆本身的尺寸加四周必须的距离组成。2.0.12两层式机械汽车库(Twostoreymechanicalgarage)停车位按两层设置的机械汽车库，有两层升降横移式，两层循环式和两层坑下式等。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页2.0.13竖直循环式机械汽车库(Verticalcirculargarage)停车位垂直布置且兼作运送器，作整体垂直循环运动的机械式汽车库。3库址和总平面3.1库址3.1.1汽车库库址选择应符合城市总体规划、城市道路交通规划、城市环境保护及防火等要求。3.1.2特大、大、中型汽车库库址，应临近城市道路。3.1.3城市公共设施集中地段，公用汽车库库址距主要服务对象不宜超过500m。3.1.4专用汽车库库址宜设在专用单位用地范围内。3.1.5地下汽车库库址宜结合城市人防工程设施选择，并与城市地下空间开发相结合。3.1.6汽车库库址，应避开地质断层及可能产生滑坡等不良地质地带。3.2总平面3.2.1特大、大、中型汽车库总平面应按功能分区，由管理区、车库区、辅助设施区及道路、绿化等组成，并应符合下列规定：3.2.1.1管理区应有行政管理室、调度室、门卫室及回车场。3.2.1.2车库区应有室外停车场及车轮清洗处等设施。3.2.1.3辅助设施区应有保养、洗车、配电、水泵等设施。3.2.1.4库址内车行道与人行道应严格分离，消防车道必须畅通。3.2.1.5库址绿化率不应低于30%,库址内噪声源周围应设隔声绿化带等绿化设施。3.2.2总平面布局的功能分区应合理，...
