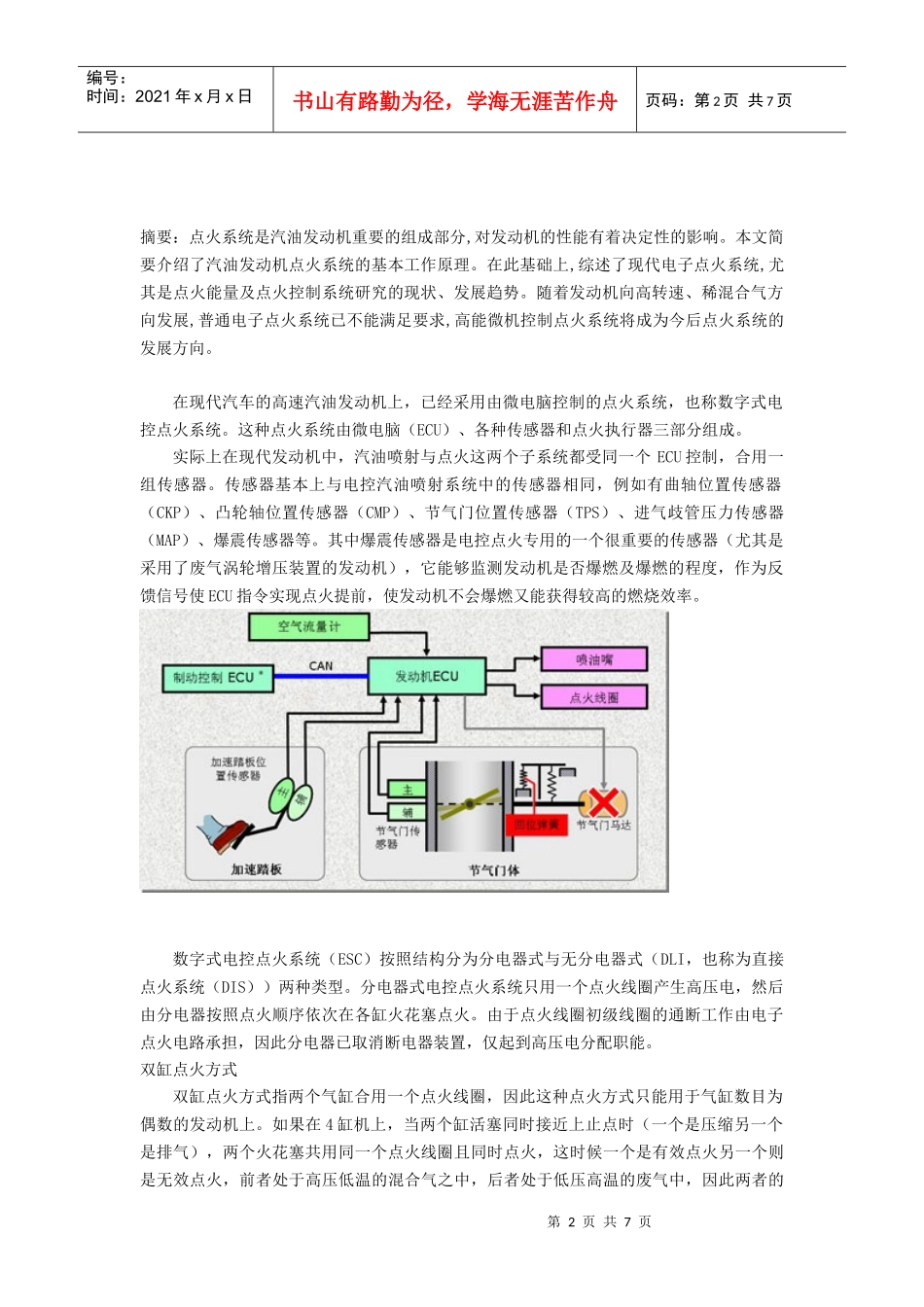

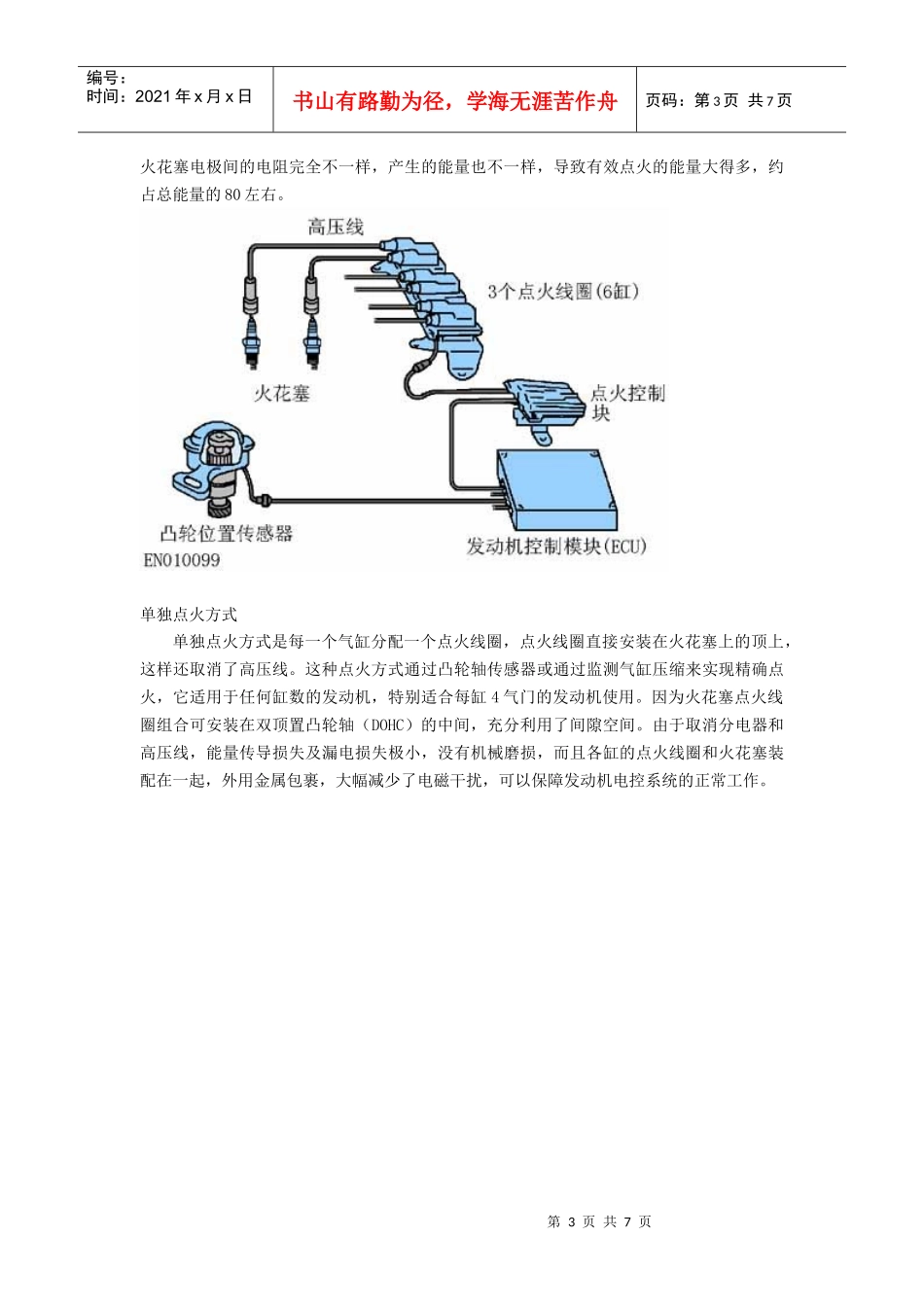

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页山东建筑大学商学院汽车发动机构造课题：现代汽车发动机电子点火系及发展趋势学生姓名：张厚良学号：2008091140班级：营销082指导老师：闫法义日期：2011.10.10第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页摘要：点火系统是汽油发动机重要的组成部分,对发动机的性能有着决定性的影响。本文简要介绍了汽油发动机点火系统的基本工作原理。在此基础上,综述了现代电子点火系统,尤其是点火能量及点火控制系统研究的现状、发展趋势。随着发动机向高转速、稀混合气方向发展,普通电子点火系统已不能满足要求,高能微机控制点火系统将成为今后点火系统的发展方向。在现代汽车的高速汽油发动机上，已经采用由微电脑控制的点火系统，也称数字式电控点火系统。这种点火系统由微电脑（ECU）、各种传感器和点火执行器三部分组成。实际上在现代发动机中，汽油喷射与点火这两个子系统都受同一个ECU控制，合用一组传感器。传感器基本上与电控汽油喷射系统中的传感器相同，例如有曲轴位置传感器（CKP）、凸轮轴位置传感器（CMP）、节气门位置传感器（TPS）、进气歧管压力传感器（MAP）、爆震传感器等。其中爆震传感器是电控点火专用的一个很重要的传感器（尤其是采用了废气涡轮增压装置的发动机），它能够监测发动机是否爆燃及爆燃的程度，作为反馈信号使ECU指令实现点火提前，使发动机不会爆燃又能获得较高的燃烧效率。数字式电控点火系统（ESC）按照结构分为分电器式与无分电器式（DLI，也称为直接点火系统（DIS））两种类型。分电器式电控点火系统只用一个点火线圈产生高压电，然后由分电器按照点火顺序依次在各缸火花塞点火。由于点火线圈初级线圈的通断工作由电子点火电路承担，因此分电器已取消断电器装置，仅起到高压电分配职能。双缸点火方式双缸点火方式指两个气缸合用一个点火线圈，因此这种点火方式只能用于气缸数目为偶数的发动机上。如果在4缸机上，当两个缸活塞同时接近上止点时（一个是压缩另一个是排气），两个火花塞共用同一个点火线圈且同时点火，这时候一个是有效点火另一个则是无效点火，前者处于高压低温的混合气之中，后者处于低压高温的废气中，因此两者的第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页火花塞电极间的电阻完全不一样，产生的能量也不一样，导致有效点火的能量大得多，约占总能量的80左右。单独点火方式单独点火方式是每一个气缸分配一个点火线圈，点火线圈直接安装在火花塞上的顶上，这样还取消了高压线。这种点火方式通过凸轮轴传感器或通过监测气缸压缩来实现精确点火，它适用于任何缸数的发动机，特别适合每缸4气门的发动机使用。因为火花塞点火线圈组合可安装在双顶置凸轮轴（DOHC）的中间，充分利用了间隙空间。由于取消分电器和高压线，能量传导损失及漏电损失极小，没有机械磨损，而且各缸的点火线圈和火花塞装配在一起，外用金属包裹，大幅减少了电磁干扰，可以保障发动机电控系统的正常工作。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页发动机－点火系工作原理汽油机内的可燃混合气是靠火花塞产生的电火花点燃的。为了产生电火花，需要供给高压电。从蓄电池或发电机来的低压电流经过点火线圈，电压骤然升高到1万V左右，再经过分电器将高压电分配给每个气缸的火花塞。此时在火花之间的隙缝产生电火花，按照发动机气缸的工作按时将各缸的可燃混合气点燃。汽车点火系和一般家用电器的连接不同，由于汽车的电器设备的电压较低(6V、12、24V)，人体接触没有危险，所以只采用单根导线连接。即用一根导线将电源的一极与电器设备的一极相连电源的另一极用搭铁线与车架或车身相连。相当于一般电路的接地线，汽车行业称之为搭铁。汽车的点火系主要由蓄电池、发电机、点火开关、点火线圈、电容器、分电器(断电器和配电器)、火花塞以及高压线和附加电阻等组成。点火线圈由初级线圈(低压部分)和次级线圈(高部分)组成。与初级...
