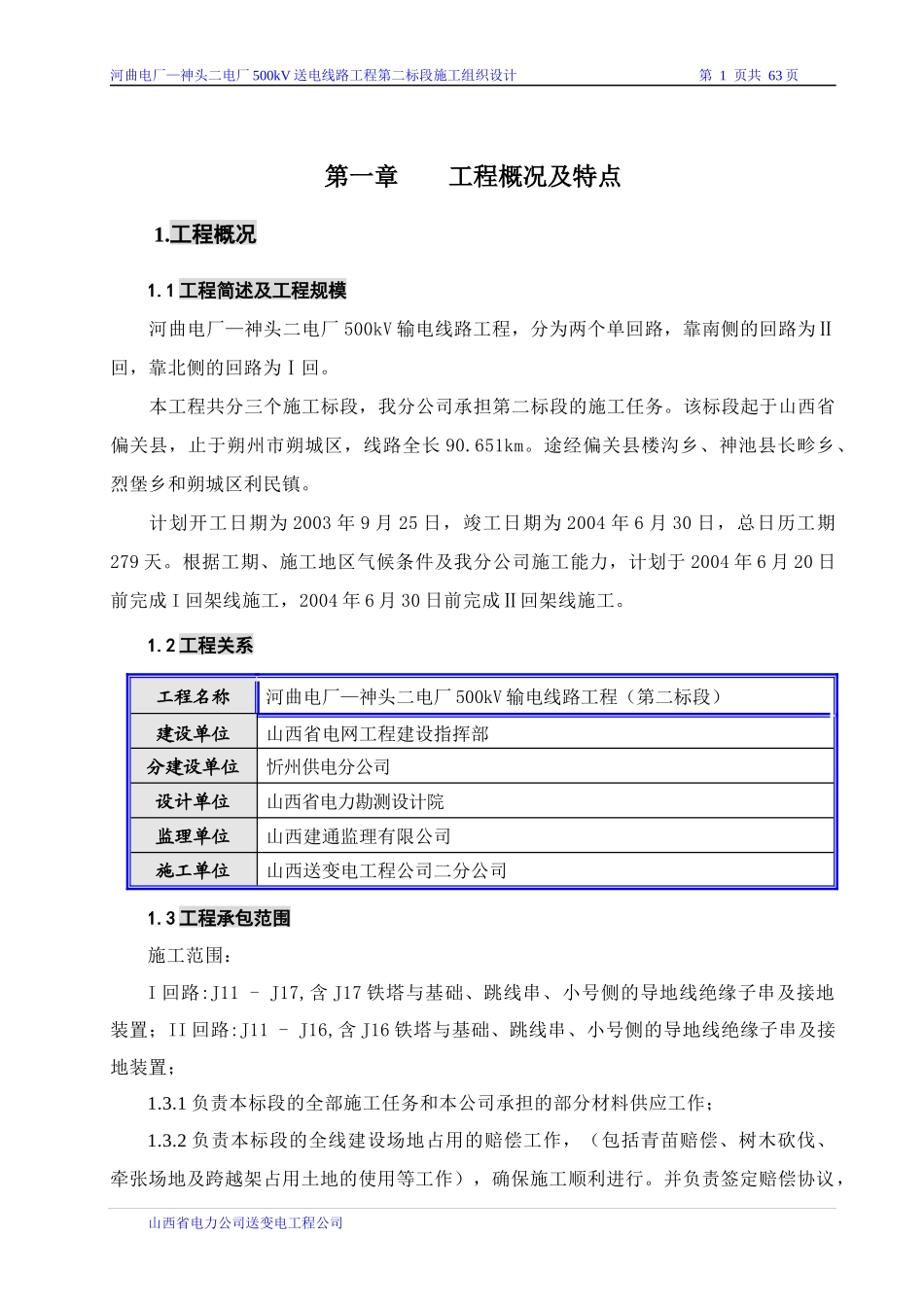

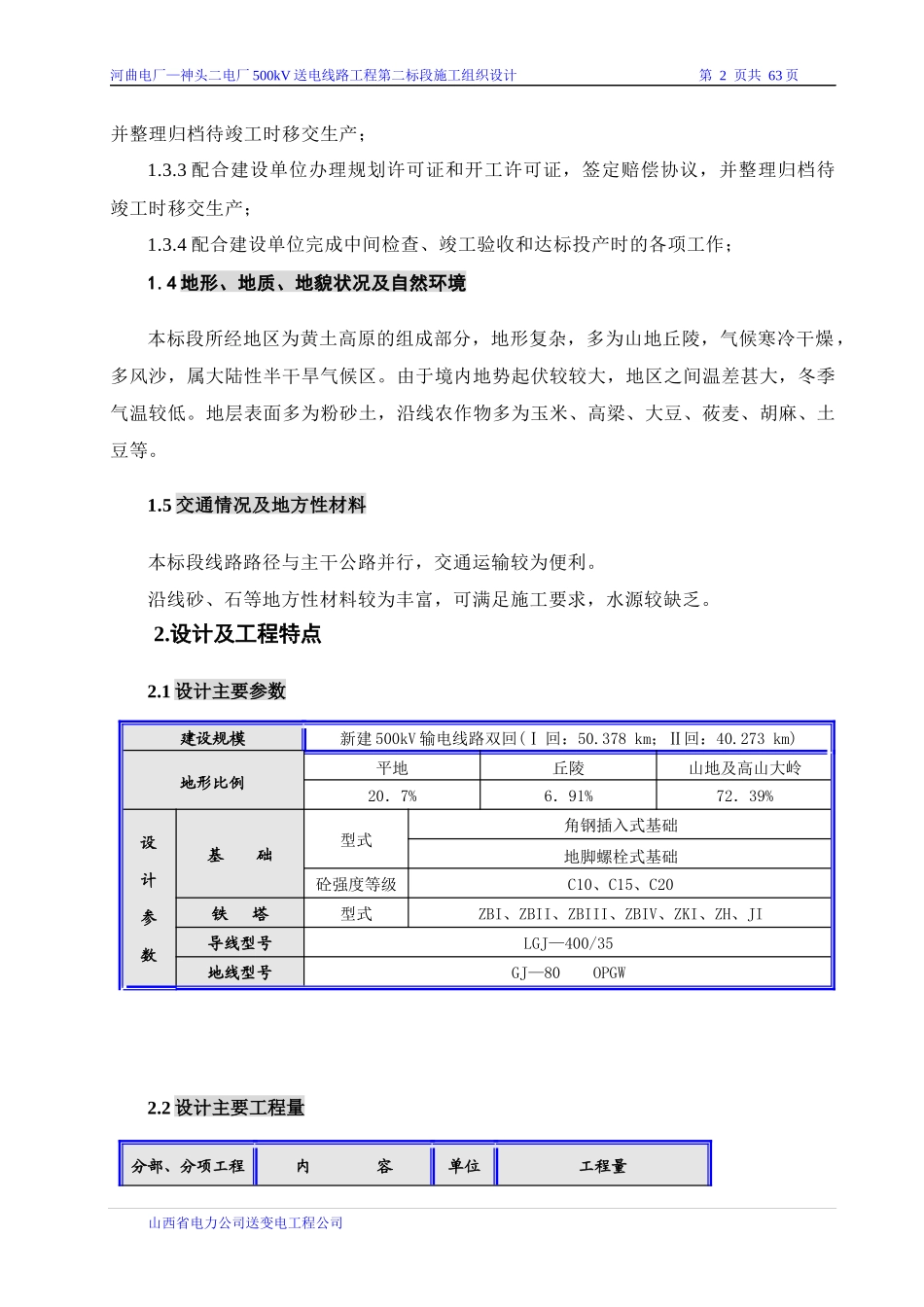

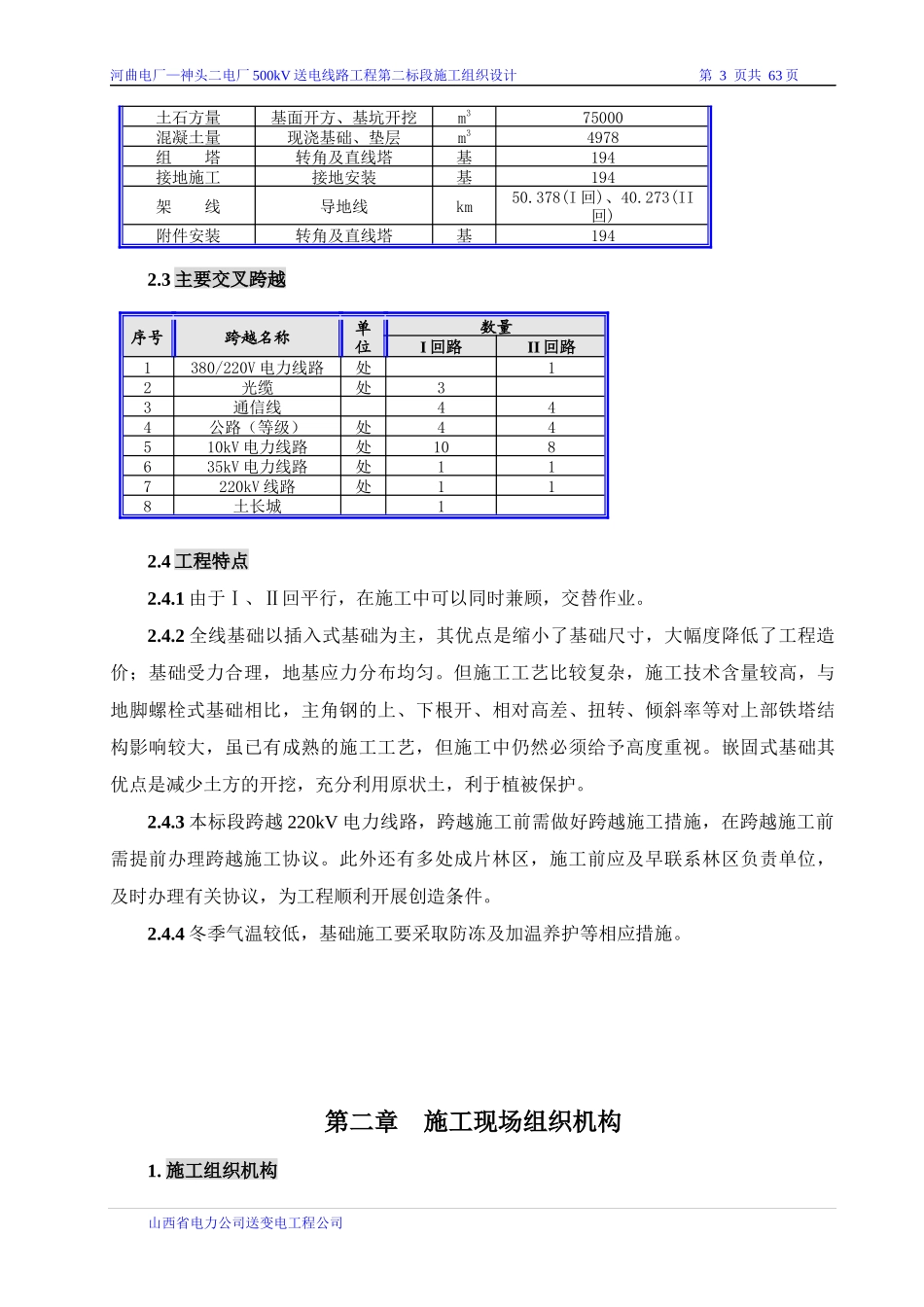

河曲电厂—神头二电厂500kV送电线路工程第二标段施工组织设计第1页共63页第一章工程概况及特点1.工程概况1.1工程简述及工程规模河曲电厂—神头二电厂500kV输电线路工程，分为两个单回路，靠南侧的回路为Ⅱ回，靠北侧的回路为Ⅰ回。本工程共分三个施工标段，我分公司承担第二标段的施工任务。该标段起于山西省偏关县，止于朔州市朔城区，线路全长90.651km。途经偏关县楼沟乡、神池县长畛乡、烈堡乡和朔城区利民镇。计划开工日期为2003年9月25日，竣工日期为2004年6月30日，总日历工期279天。根据工期、施工地区气候条件及我分公司施工能力，计划于2004年6月20日前完成I回架线施工，2004年6月30日前完成Ⅱ回架线施工。1.2工程关系工程名称河曲电厂—神头二电厂500kV输电线路工程（第二标段）建设单位山西省电网工程建设指挥部分建设单位忻州供电分公司设计单位山西省电力勘测设计院监理单位山西建通监理有限公司施工单位山西送变电工程公司二分公司1.3工程承包范围施工范围：I回路:J11-J17,含J17铁塔与基础、跳线串、小号侧的导地线绝缘子串及接地装置；II回路:J11-J16,含J16铁塔与基础、跳线串、小号侧的导地线绝缘子串及接地装置；1.3.1负责本标段的全部施工任务和本公司承担的部分材料供应工作；1.3.2负责本标段的全线建设场地占用的赔偿工作，（包括青苗赔偿、树木砍伐、牵张场地及跨越架占用土地的使用等工作），确保施工顺利进行。并负责签定赔偿协议，山西省电力公司送变电工程公司河曲电厂—神头二电厂500kV送电线路工程第二标段施工组织设计第2页共63页并整理归档待竣工时移交生产；1.3.3配合建设单位办理规划许可证和开工许可证，签定赔偿协议，并整理归档待竣工时移交生产；1.3.4配合建设单位完成中间检查、竣工验收和达标投产时的各项工作；1.4地形、地质、地貌状况及自然环境本标段所经地区为黄土高原的组成部分，地形复杂，多为山地丘陵，气候寒冷干燥，多风沙，属大陆性半干旱气候区。由于境内地势起伏较较大，地区之间温差甚大，冬季气温较低。地层表面多为粉砂土，沿线农作物多为玉米、高梁、大豆、莜麦、胡麻、土豆等。1.5交通情况及地方性材料本标段线路路径与主干公路并行，交通运输较为便利。沿线砂、石等地方性材料较为丰富，可满足施工要求，水源较缺乏。2.设计及工程特点2.1设计主要参数建设规模新建500kV输电线路双回(Ⅰ回：50.378km；Ⅱ回：40.273km)地形比例平地丘陵山地及高山大岭20．7%6．91%72．39%设计参数基础型式角钢插入式基础地脚螺栓式基础砼强度等级C10、C15、C20铁塔型式ZBI、ZBII、ZBIII、ZBIV、ZKI、ZH、JI导线型号LGJ—400/35地线型号GJ—80OPGW2.2设计主要工程量分部、分项工程内容单位工程量山西省电力公司送变电工程公司河曲电厂—神头二电厂500kV送电线路工程第二标段施工组织设计第3页共63页土石方量基面开方、基坑开挖m375000混凝土量现浇基础、垫层m34978组塔转角及直线塔基194接地施工接地安装基194架线导地线km50.378(I回)、40.273(II回)附件安装转角及直线塔基1942.3主要交叉跨越序号跨越名称单位数量I回路II回路1380/220V电力线路处12光缆处33通信线444公路（等级）处44510kV电力线路处108635kV电力线路处117220kV线路处118土长城12.4工程特点2.4.1由于Ⅰ、Ⅱ回平行，在施工中可以同时兼顾，交替作业。2.4.2全线基础以插入式基础为主，其优点是缩小了基础尺寸，大幅度降低了工程造价；基础受力合理，地基应力分布均匀。但施工工艺比较复杂，施工技术含量较高，与地脚螺栓式基础相比，主角钢的上、下根开、相对高差、扭转、倾斜率等对上部铁塔结构影响较大，虽已有成熟的施工工艺，但施工中仍然必须给予高度重视。嵌固式基础其优点是减少土方的开挖，充分利用原状土，利于植被保护。2.4.3本标段跨越220kV电力线路，跨越施工前需做好跨越施工措施，在跨越施工前需提前办理跨越施工协议。此外还有多处成片林区，施工前应及早联系林区负责单位，及时办理有关协议，为工程顺利开展创造条件。2.4.4冬季气温较低，基础施工要采取防冻及加温养护等相应措施。第二章施工现场组织机构1.施工组织机构山西省电力公司送变电工程公司河曲电厂...
