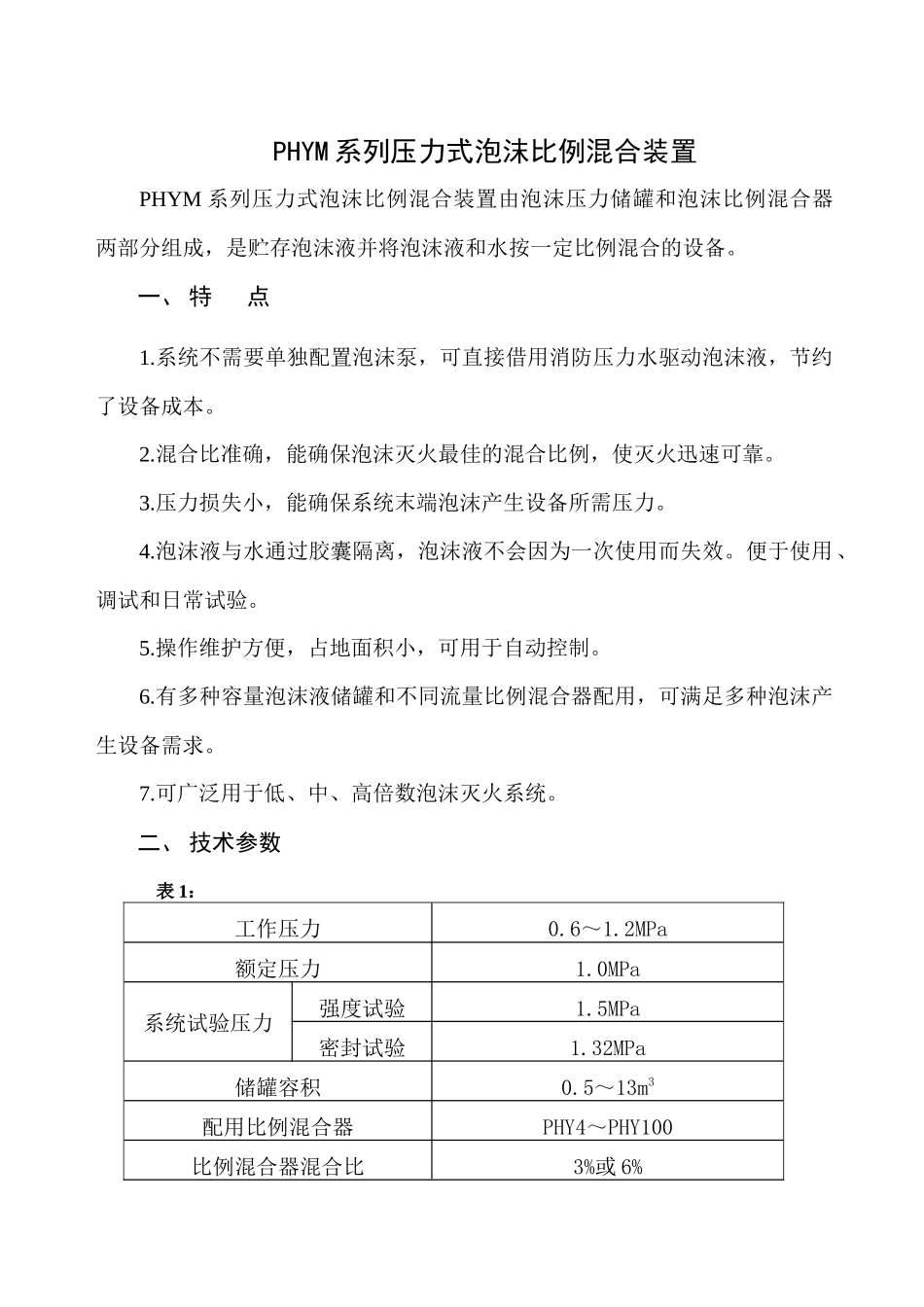

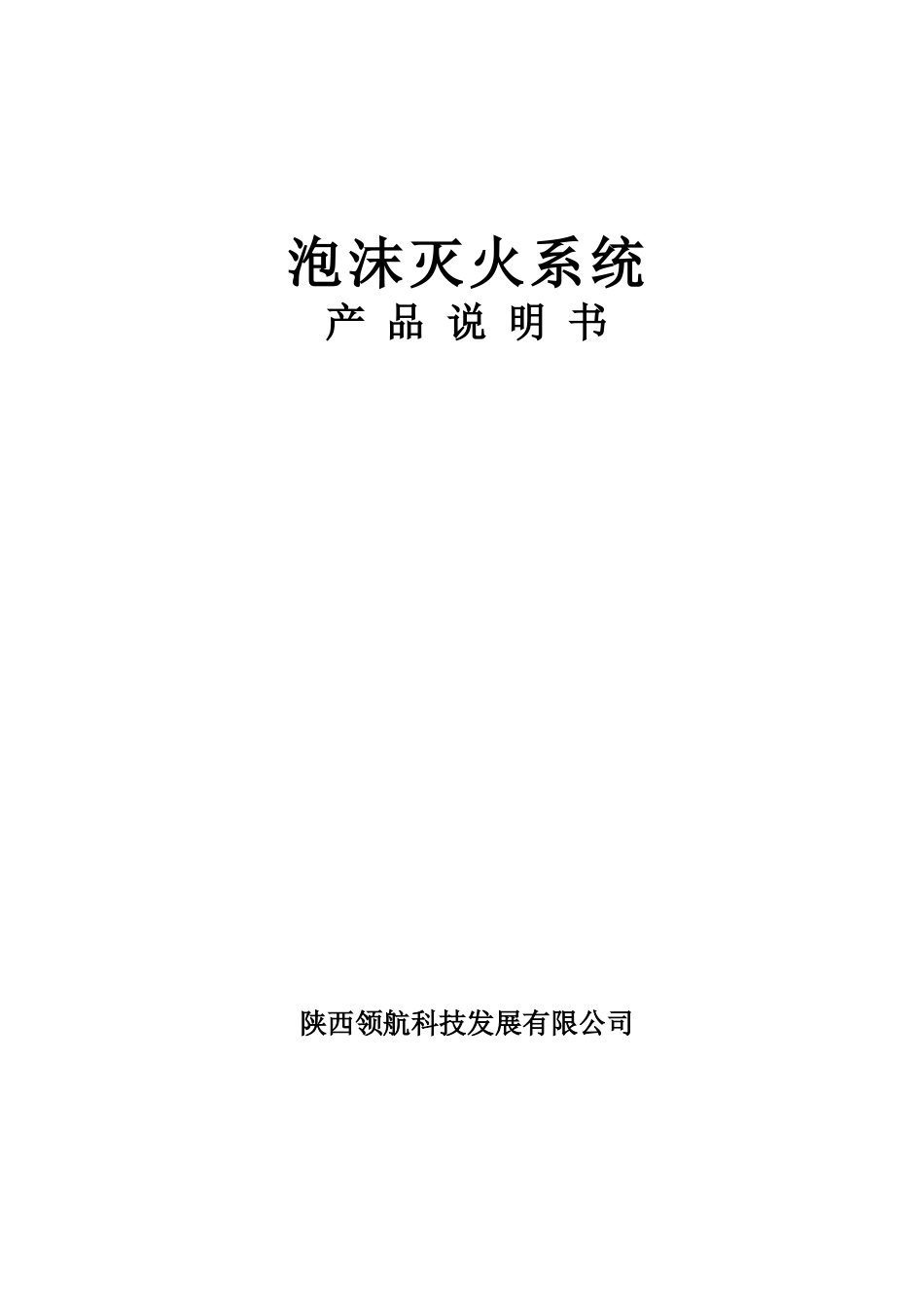

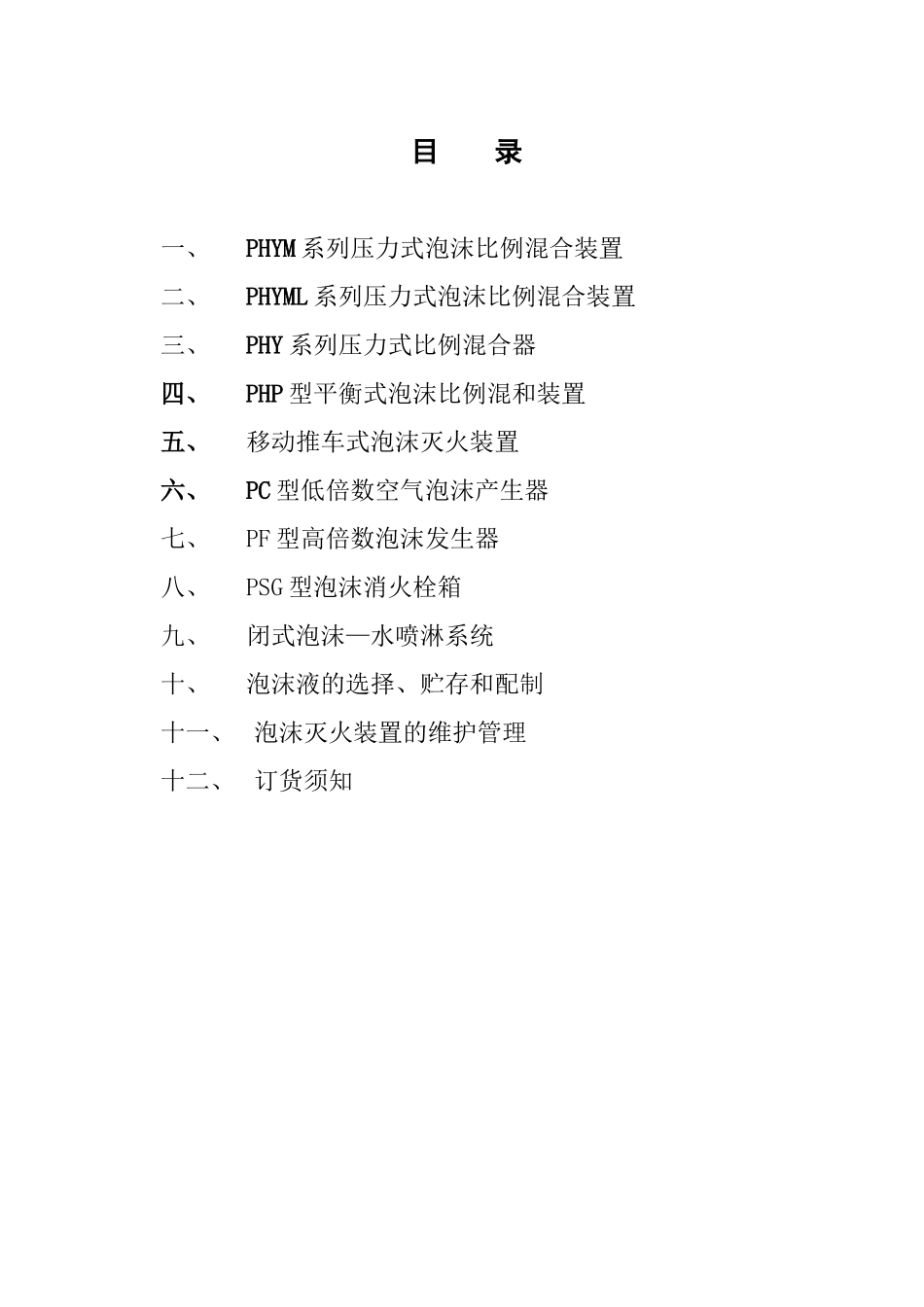

泡沫灭火系统产品说明书陕西领航科技发展有限公司目录一、PHYM系列压力式泡沫比例混合装置二、PHYML系列压力式泡沫比例混合装置三、PHY系列压力式比例混合器四、PHP型平衡式泡沫比例混和装置五、移动推车式泡沫灭火装置六、PC型低倍数空气泡沫产生器七、PF型高倍数泡沫发生器八、PSG型泡沫消火栓箱九、闭式泡沫—水喷淋系统十、泡沫液的选择、贮存和配制十一、泡沫灭火装置的维护管理十二、订货须知PHYM系列压力式泡沫比例混合装置PHYM系列压力式泡沫比例混合装置由泡沫压力储罐和泡沫比例混合器两部分组成，是贮存泡沫液并将泡沫液和水按一定比例混合的设备。一、特点1.系统不需要单独配置泡沫泵，可直接借用消防压力水驱动泡沫液，节约了设备成本。2.混合比准确，能确保泡沫灭火最佳的混合比例，使灭火迅速可靠。3.压力损失小，能确保系统末端泡沫产生设备所需压力。4.泡沫液与水通过胶囊隔离，泡沫液不会因为一次使用而失效。便于使用、调试和日常试验。5.操作维护方便，占地面积小，可用于自动控制。6.有多种容量泡沫液储罐和不同流量比例混合器配用，可满足多种泡沫产生设备需求。7.可广泛用于低、中、高倍数泡沫灭火系统。二、技术参数表1：工作压力0.6～1.2MPa额定压力1.0MPa系统试验压力强度试验1.5MPa密封试验1.32MPa储罐容积0.5～13m3配用比例混合器PHY4～PHY100比例混合器混合比3%或6%进出口压力降≤0.15MPa三、工作原理当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小部分水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输给泡沫产生设备。四、产品选型根据相关泡沫灭火系统设计规范确定所需的泡沫产生及喷射设备的数量，混合液流量及泡沫喷射时间等参数；根据混合液流量选择比例混合器型号；根据泡沫液喷射时间及混合比计算储液罐容积。五、外形、安装图（图1）PHYM系列泡沫比例混合装置外形、安装图六、标准配置型号及安装尺寸表2：PHYM系列压力式泡沫比例混合装置结构尺寸表七、系统安装及试验PHYM系列压力式泡沫比例混合装置的安装应按GB50281-2006《泡沫灭火系统施工及验收规范》进行。压力式比例混合装置应整体安装，并与基础牢固固定；储罐周围应留有满足检修需要的通道，其通道不宜小于0.7m，且操作面不宜小于1.5m；顶部至少预留0.8m的间距空间，以便于操作和检修。装置组成图见图2。安装时，先把储液罐放在混凝土基础上，校平后用地规格LL1L2L3L4L5L6l7L8L9H1HPHYM4/5148035832770059010781507205304786601480PHYM8/5180044844080070513031707606006277351600PHYM16/10340100072213401720PHYM8/152460533694800705130317076060011227351600PHYM16/15594100072213401720PHYM16/2023805155381000824154417088072010468121920PHYM17.5/20538100082415441920PHYM24/20438120085916091980PHYM16/2528306007701000824154417088072013408121920PHYM24/25670120085916091980PHYM24/3029006757051200909169917094078012608372080PHYM32/30PHYM24/402680632590120010612183200112096011169152380PHYM32/40PHYM32/503200802851120010612183200112096012989152380PHYM48/50PHYM32/553460802982120010612183200112096015609152380PHYM48/55PHYM48/76320087485112001263258722014201260115410452780PHYM64/767511400127926302780PHYM48/80333090491812001263258722014201260122810452780PHYM64/808181400127926302780PHYM64/10040001004115214001279263022014201260169610452780PHYM76/10010521600PHYM80/11043001004119016001279263022014201260203010452780PHYM100/13048001110135018001279263922014201260228010452780脚螺栓固定；所有排放管道出口应用相应规格的管道引至下水道或地漏处；比例混合器进口管道按混合器两端法兰尺寸进行连接；安装完毕，应与系统一道进行水压试验。（图2）PHYM系列泡沫比例混合装置组成图首先应给胶囊内部充水，打开罐体排气阀2，胶囊充、排气阀3，关闭出液阀7，从排液阀11向胶囊内充水，当水从胶囊充、排气阀3溢出时，关闭阀3、阀11；缓慢打开进水阀6，向罐夹...
