活动中心高支模专项施工方案VIP免费

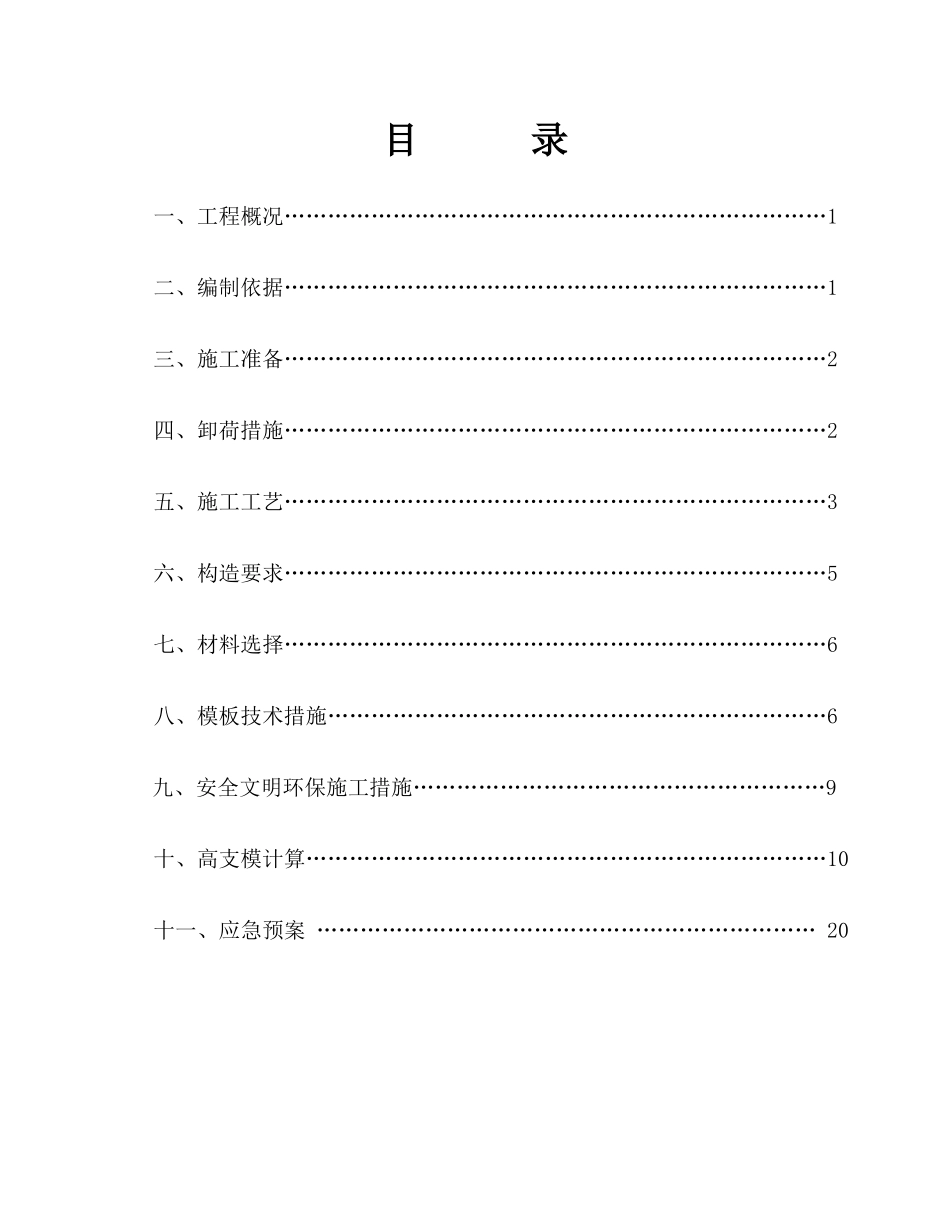

目录一、工程概况…………………………………………………………………1二、编制依据…………………………………………………………………1三、施工准备…………………………………………………………………2四、卸荷措施…………………………………………………………………2五、施工工艺…………………………………………………………………3六、构造要求…………………………………………………………………5七、材料选择…………………………………………………………………6八、模板技术措施……………………………………………………………6九、安全文明环保施工措施…………………………………………………9十、高支模计算………………………………………………………………10十一、应急预案……………………………………………………………20第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页一、工程概况陕西北元化工有限公司职工活动中心位于神木县锦界镇，活动中心建筑面积为8319.4㎡。占地面积：3102.2㎡。建筑规模：950座观众厅及配套用房。建筑层数：3层。建筑高度：20.52M.(舞台屋面)抗震设防烈度：6度。设计单位：中国建筑西北设计研究院有限公司，监理单位：青岛华鹏监理工程咨询有限公司，施工单位：陕西建工集团总公司，由张兆担任项目经理。高支模搭设区域：B~E轴/①~④轴，高支模搭设面积：354.24㎡。高-0.07m~13.20m：框架梁截面尺寸为300×900；300×1200；300×1400；根据建设部（2004）213号文《危险性较大工程安全专项施工方案编制及专家论证审查办法》规定支撑高度大于8m的模板支撑方案，需进行专家评审。评审后满足各项要求才能用于工程施工。高支撑架的纵横水平杆、剪力撑设置认真按本方案进行设置。高支模施工，重点考虑支架的整体强度和稳定性。二、编制依据《职工活动中心土建工程施工图》《木结构设计规范》GB50005-2003《建筑结构荷载规范》（GB50009-2001）《建筑结构荷载规范》（GB50009-2010）《建筑施工模板安全技术规范》(JGJ162-2008)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《混凝土结构工程施工质量验收规范》（GB50204-2002）、《钢结构工程施工质量验收规范》（GB50205-2001）三、施工前准备（一）使用材料第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页根据实际情况项目部选择高支模施工的使用材料如下：1、楼面模板、梁侧模和底模模板采用16mm厚木夹板；2、梁底、侧模板的竖直仿木采用45mm×95mm松仿木，梁底顶托梁均采用钢管；3、楼面模板底采用钢管；4、楼面支顶采用扣件式钢管脚手架；5、钢管立杆、纵横水平拉杆、剪力撑均采用3.5厚Φ48钢管；6、扣件的选取应符合《钢管脚手架扣件》（GB5831）的有关规定，螺栓的拧紧力矩40N﹒M~65N﹒M。（二）施工条件1、模板涂刷脱模剂，并分规格堆放，根据图纸要求，放好轴线和模板边线，定好水平控制标高。2、根据模板方案、图纸要求和工艺标准，及专家论证意见向班组进行安全。技术书面交底，并签字确认。四、立杆卸荷措施支模脚手架通过扣件相互连接，四周及每隔两排水平杆搭设剪刀撑，立杆底部垫5cm木板，保证结构受力均匀地通立杆过传递到下一层。五、施工工艺（一）构造做法1、300×1200mm梁侧模板横枋间距200mm，梁底横枋为3根，中间对拉螺栓间距500mm，梁底立杆纵横向间距为600×1200mm，梁底立杆与纵横水平拉杆、剪力撑相互锁紧牢固。2、为加强脚手架的整体钢度，采用3.5厚Φ48钢管设置纵横水平拉杆及剪力撑。在立杆底部0.20米处设一道纵横水平拉杆，以后按不大于每1.5m第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页设置一道纵横水平拉杆（与后面P19和P12附图不符），水平拉杆在柱位位置与框架柱紧扣，无柱的位置则用扣件紧扣其他部位的梁板支顶或采用剪力撑加固。除水平拉杆外，每间距6米水平距离另设一道剪力撑，且剪力撑的宽度不小于四跨立杆，剪力撑（斜拉杆）与地面倾角宜为45º～60º，用Φ48钢管及卡子拉结。3、...
