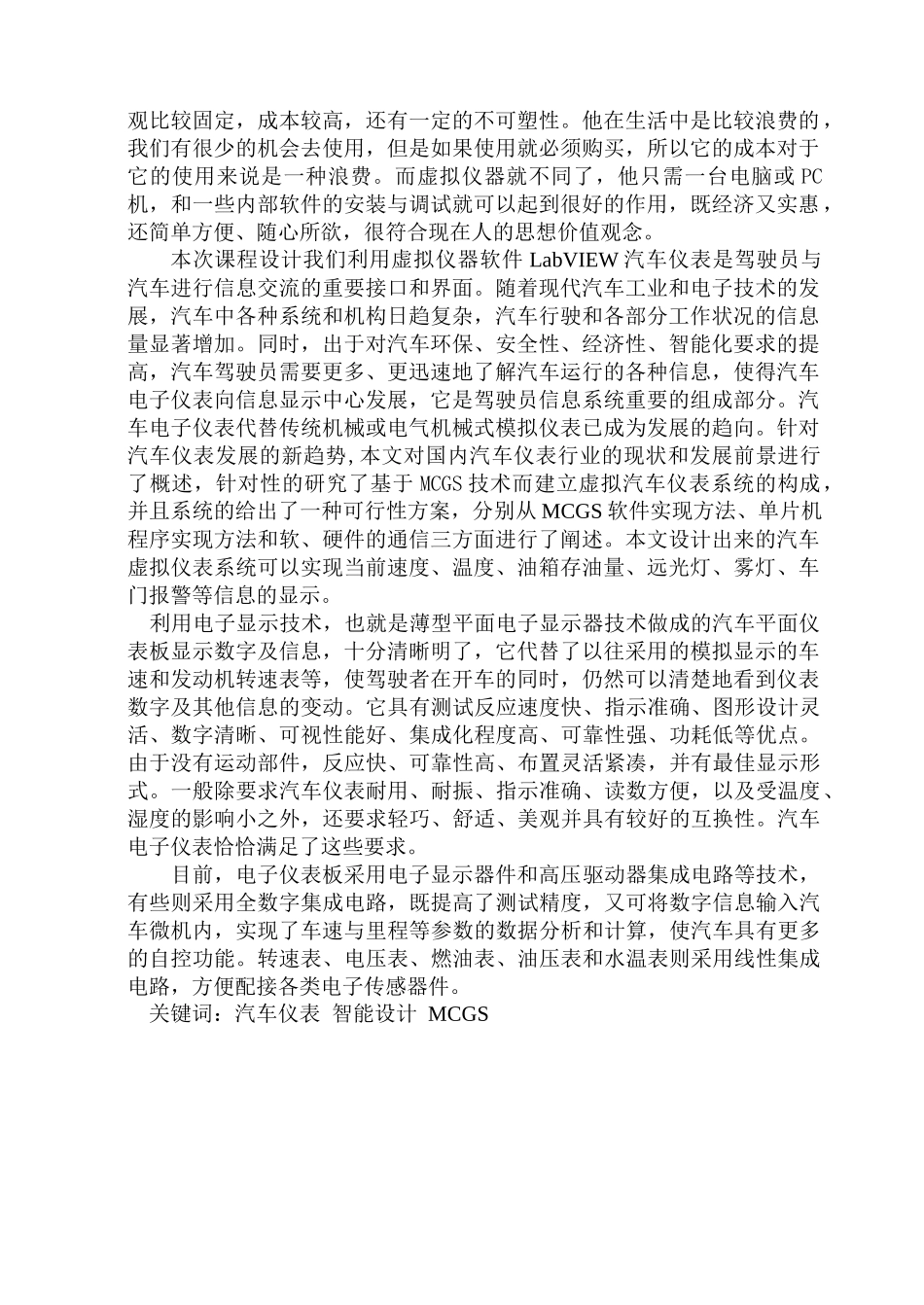

智能仪器与仪表综合设计班级：测控1041姓名：学号：撰写日期：2013年6月7日摘要传统的数字电压表对于现在的虚拟仪器所设计的电压表而言，它的外指导教师：观比较固定，成本较高，还有一定的不可塑性。他在生活中是比较浪费的，我们有很少的机会去使用，但是如果使用就必须购买，所以它的成本对于它的使用来说是一种浪费。而虚拟仪器就不同了，他只需一台电脑或PC机，和一些内部软件的安装与调试就可以起到很好的作用，既经济又实惠，还简单方便、随心所欲，很符合现在人的思想价值观念。本次课程设计我们利用虚拟仪器软件LabVIEW汽车仪表是驾驶员与汽车进行信息交流的重要接口和界面。随着现代汽车工业和电子技术的发展，汽车中各种系统和机构日趋复杂，汽车行驶和各部分工作状况的信息量显著增加。同时，出于对汽车环保、安全性、经济性、智能化要求的提高，汽车驾驶员需要更多、更迅速地了解汽车运行的各种信息，使得汽车电子仪表向信息显示中心发展，它是驾驶员信息系统重要的组成部分。汽车电子仪表代替传统机械或电气机械式模拟仪表已成为发展的趋向。针对汽车仪表发展的新趋势,本文对国内汽车仪表行业的现状和发展前景进行了概述，针对性的研究了基于MCGS技术而建立虚拟汽车仪表系统的构成，并且系统的给出了一种可行性方案，分别从MCGS软件实现方法、单片机程序实现方法和软、硬件的通信三方面进行了阐述。本文设计出来的汽车虚拟仪表系统可以实现当前速度、温度、油箱存油量、远光灯、雾灯、车门报警等信息的显示。利用电子显示技术，也就是薄型平面电子显示器技术做成的汽车平面仪表板显示数字及信息，十分清晰明了，它代替了以往采用的模拟显示的车速和发动机转速表等，使驾驶者在开车的同时，仍然可以清楚地看到仪表数字及其他信息的变动。它具有测试反应速度快、指示准确、图形设计灵活、数字清晰、可视性能好、集成化程度高、可靠性强、功耗低等优点。由于没有运动部件，反应快、可靠性高、布置灵活紧凑，并有最佳显示形式。一般除要求汽车仪表耐用、耐振、指示准确、读数方便，以及受温度、湿度的影响小之外，还要求轻巧、舒适、美观并具有较好的互换性。汽车电子仪表恰恰满足了这些要求。目前，电子仪表板采用电子显示器件和高压驱动器集成电路等技术，有些则采用全数字集成电路，既提高了测试精度，又可将数字信息输入汽车微机内，实现了车速与里程等参数的数据分析和计算，使汽车具有更多的自控功能。转速表、电压表、燃油表、油压表和水温表则采用线性集成电路，方便配接各类电子传感器件。关键词：汽车仪表智能设计MCGS目录第一章课设要求与课设内容分析......................................................................................11.1课设要求................................................................................................................11.2课设内容分析.........................................................................................................1第二章LabVIEW简介.........................................................................................................32.1虚拟仪器概念.........................................................................................................32.2虚拟仪器的构成.....................................................................................................32.3虚拟仪器的功能和特点........................................................................................4第三章MCGS简介与设计.....................................................................................................73.1MCGS简介...............................................................................................................73.2MCGS模拟设计.......................................................................................................83.3汽车仪表的说明...............................
