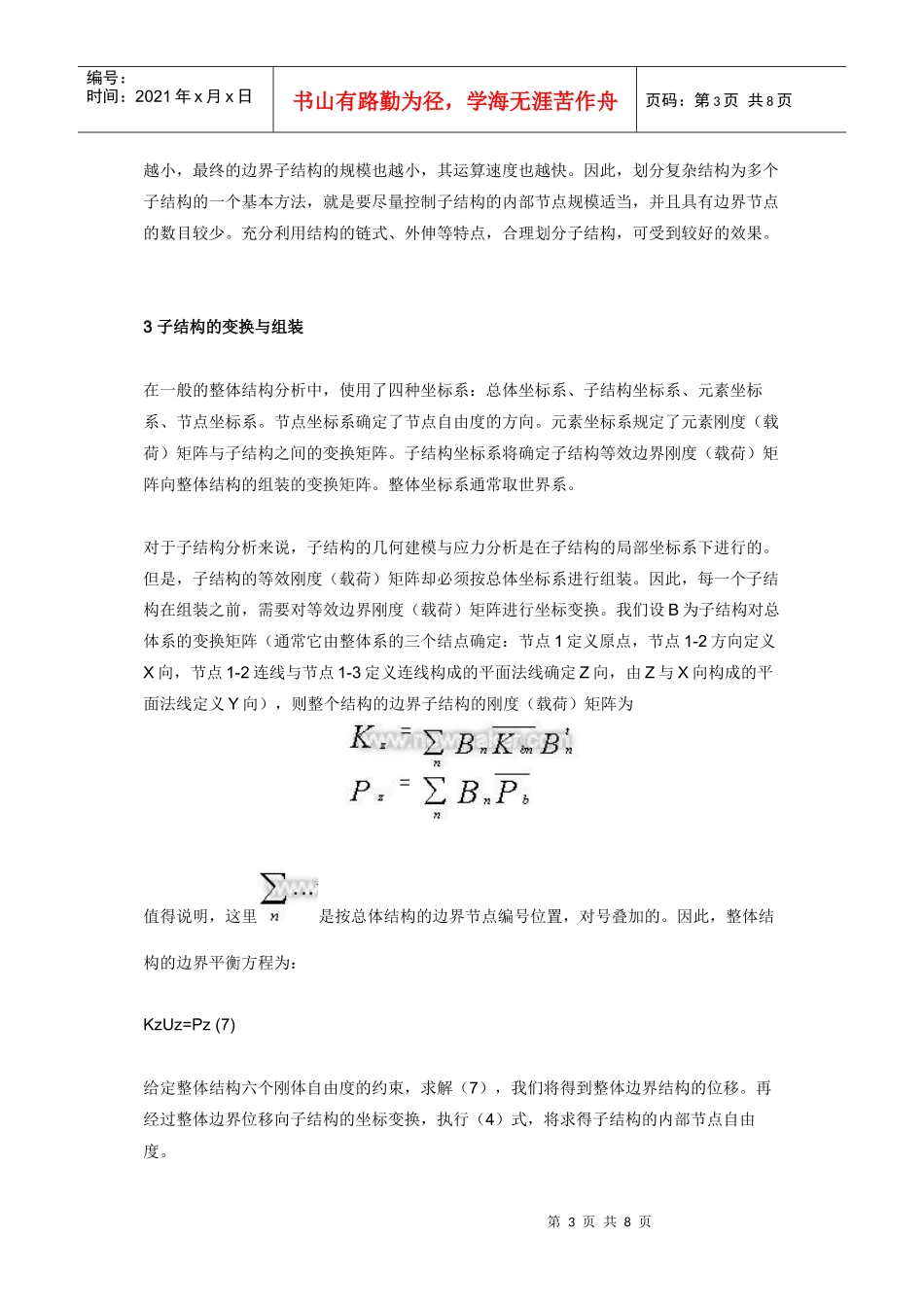

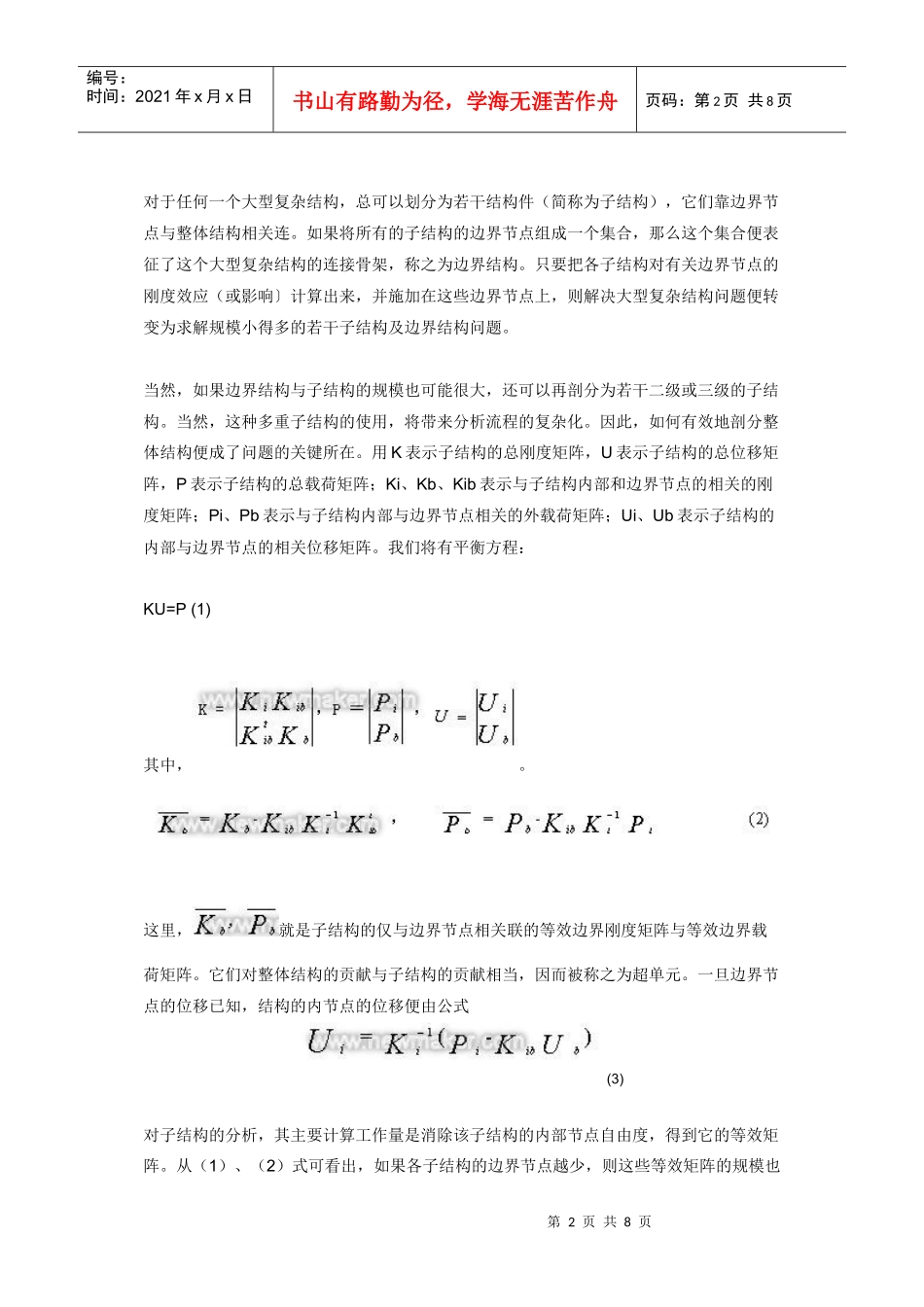

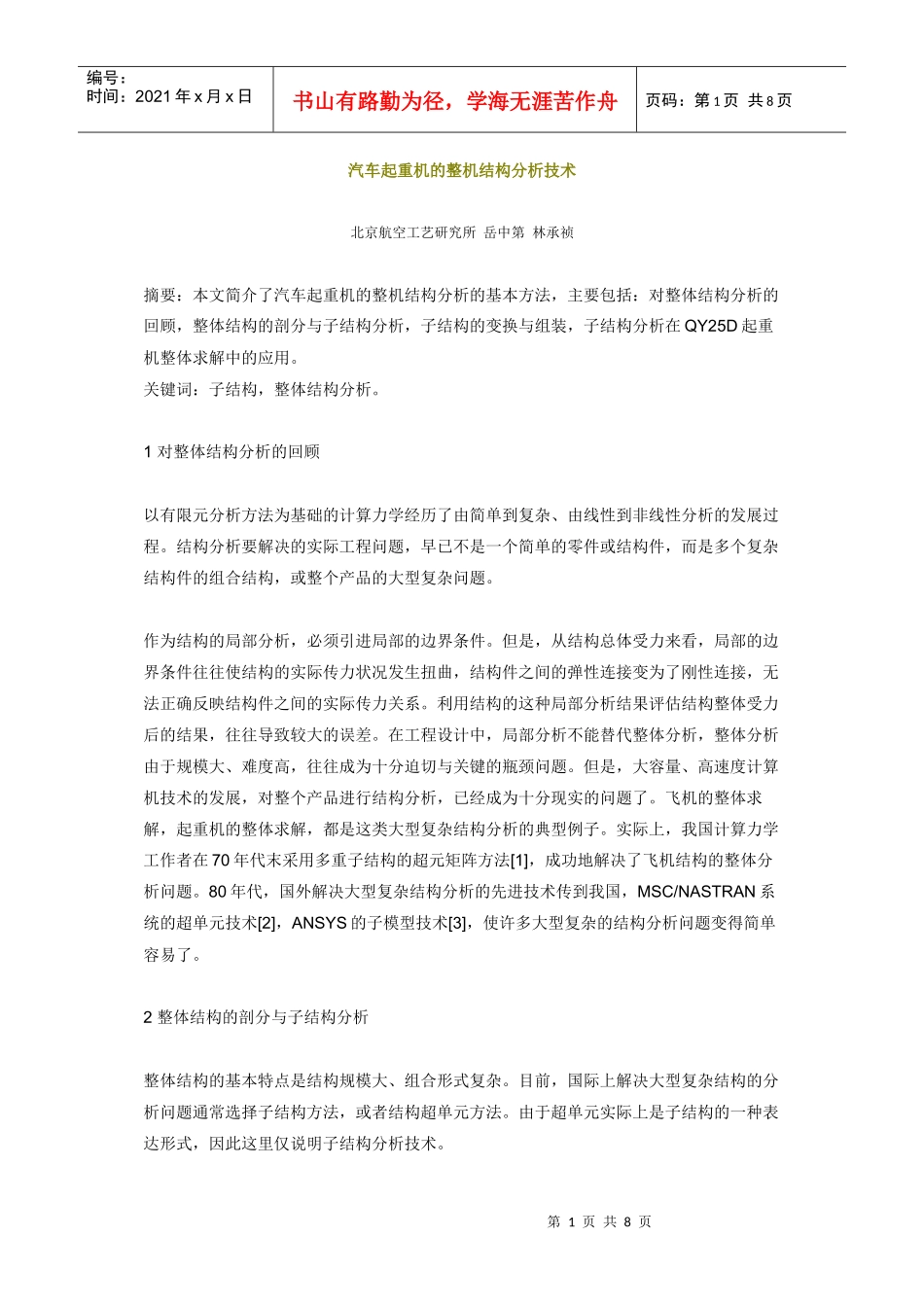

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页汽车起重机的整机结构分析技术北京航空工艺研究所岳中第林承祯摘要：本文简介了汽车起重机的整机结构分析的基本方法，主要包括：对整体结构分析的回顾，整体结构的剖分与子结构分析，子结构的变换与组装，子结构分析在QY25D起重机整体求解中的应用。关键词：子结构，整体结构分析。1对整体结构分析的回顾以有限元分析方法为基础的计算力学经历了由简单到复杂、由线性到非线性分析的发展过程。结构分析要解决的实际工程问题，早已不是一个简单的零件或结构件，而是多个复杂结构件的组合结构，或整个产品的大型复杂问题。作为结构的局部分析，必须引进局部的边界条件。但是，从结构总体受力来看，局部的边界条件往往使结构的实际传力状况发生扭曲，结构件之间的弹性连接变为了刚性连接，无法正确反映结构件之间的实际传力关系。利用结构的这种局部分析结果评估结构整体受力后的结果，往往导致较大的误差。在工程设计中，局部分析不能替代整体分析，整体分析由于规模大、难度高，往往成为十分迫切与关键的瓶颈问题。但是，大容量、高速度计算机技术的发展，对整个产品进行结构分析，已经成为十分现实的问题了。飞机的整体求解，起重机的整体求解，都是这类大型复杂结构分析的典型例子。实际上，我国计算力学工作者在70年代末采用多重子结构的超元矩阵方法[1]，成功地解决了飞机结构的整体分析问题。80年代，国外解决大型复杂结构分析的先进技术传到我国，MSC/NASTRAN系统的超单元技术[2]，ANSYS的子模型技术[3]，使许多大型复杂的结构分析问题变得简单容易了。2整体结构的剖分与子结构分析整体结构的基本特点是结构规模大、组合形式复杂。目前，国际上解决大型复杂结构的分析问题通常选择子结构方法，或者结构超单元方法。由于超单元实际上是子结构的一种表达形式，因此这里仅说明子结构分析技术。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页对于任何一个大型复杂结构，总可以划分为若干结构件（简称为子结构），它们靠边界节点与整体结构相关连。如果将所有的子结构的边界节点组成一个集合，那么这个集合便表征了这个大型复杂结构的连接骨架，称之为边界结构。只要把各子结构对有关边界节点的刚度效应（或影响〕计算出来，并施加在这些边界节点上，则解决大型复杂结构问题便转变为求解规模小得多的若干子结构及边界结构问题。当然，如果边界结构与子结构的规模也可能很大，还可以再剖分为若干二级或三级的子结构。当然，这种多重子结构的使用，将带来分析流程的复杂化。因此，如何有效地剖分整体结构便成了问题的关键所在。用K表示子结构的总刚度矩阵，U表示子结构的总位移矩阵，P表示子结构的总载荷矩阵；Ki、Kb、Kib表示与子结构内部和边界节点的相关的刚度矩阵；Pi、Pb表示与子结构内部与边界节点相关的外载荷矩阵；Ui、Ub表示子结构的内部与边界节点的相关位移矩阵。我们将有平衡方程：KU=P(1)其中，。这里，就是子结构的仅与边界节点相关联的等效边界刚度矩阵与等效边界载荷矩阵。它们对整体结构的贡献与子结构的贡献相当，因而被称之为超单元。一旦边界节点的位移已知，结构的内节点的位移便由公式(3)对子结构的分析，其主要计算工作量是消除该子结构的内部节点自由度，得到它的等效矩阵。从（1）、（2）式可看出，如果各子结构的边界节点越少，则这些等效矩阵的规模也第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页越小，最终的边界子结构的规模也越小，其运算速度也越快。因此，划分复杂结构为多个子结构的一个基本方法，就是要尽量控制子结构的内部节点规模适当，并且具有边界节点的数目较少。充分利用结构的链式、外伸等特点，合理划分子结构，可受到较好的效果。3子结构的变换与组装在一般的整体结构分析中，使用了四种坐标系：总体坐标系、子结构坐标系、元素坐标系、节点坐标系。节点坐标系确定了节点自由度的方向。元素坐标系规定了元素刚度（载荷）矩阵与子结构之间的变换矩阵。...
