汽车电器实训指导项目VIP免费

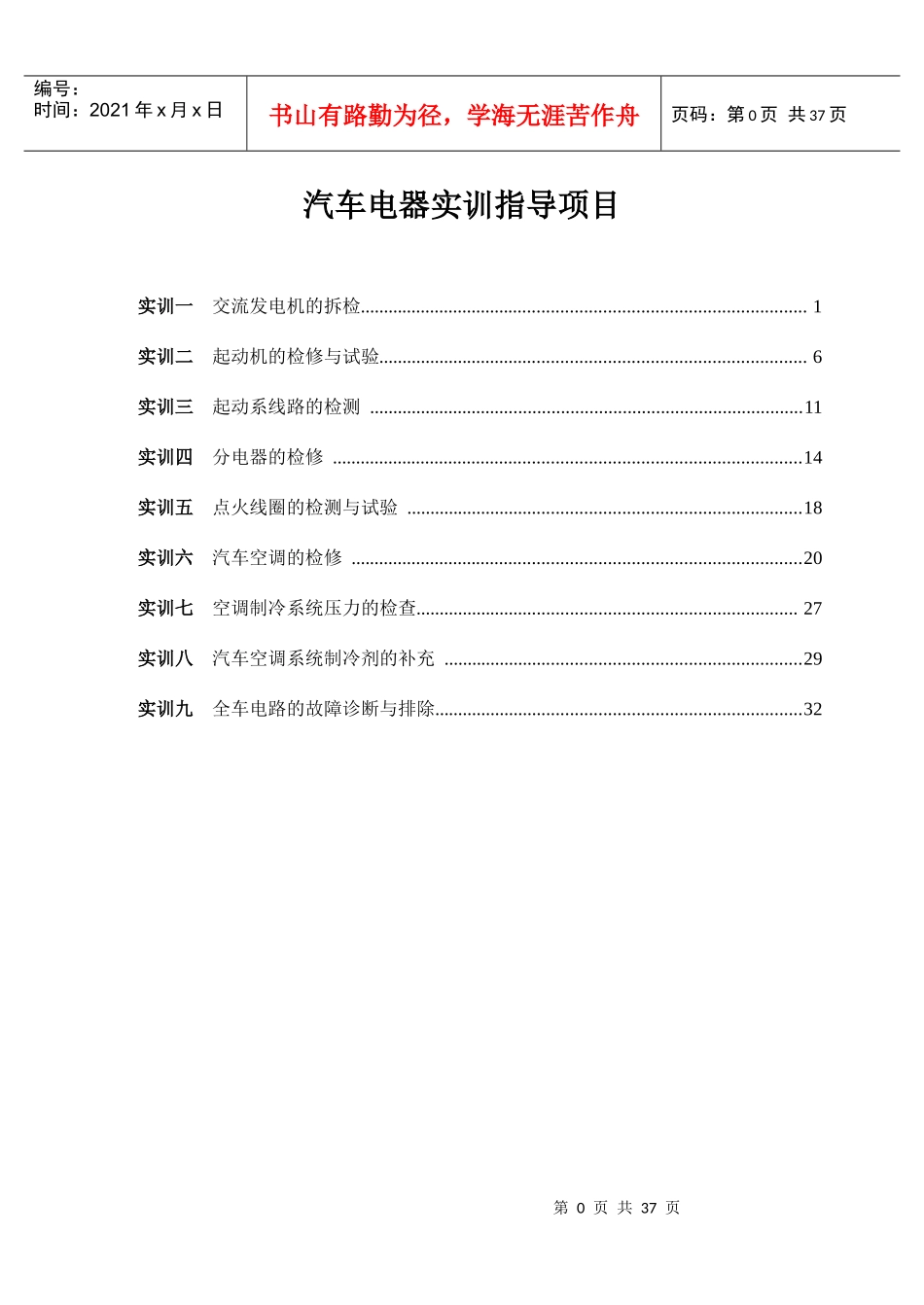

第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共37页汽车电器实训指导项目实训一交流发电机的拆检...............................................................................................1实训二起动机的检修与试验...........................................................................................6实训三起动系线路的检测............................................................................................11实训四分电器的检修....................................................................................................14实训五点火线圈的检测与试验....................................................................................18实训六汽车空调的检修................................................................................................20实训七空调制冷系统压力的检查.................................................................................27实训八汽车空调系统制冷剂的补充............................................................................29实训九全车电路的故障诊断与排除..............................................................................32第1页共37页第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页实训一交流发电机的拆检一、实训内容及目的1、熟悉交流发电机的拆检及装复。2、掌握交流发电机各部件及总成的检查。3、正确进行交流发电机的检测。二、实训器材和用具1、电气试验台、发动机试验台架若干台或汽车若干辆、硅整流交流发电机若干台、蓄电池若干个、一字和十字旋具大小各若干把、开口和梅花扳手各若干套。2、万用表、弹簧秤、游标卡尺、拉器、百分表各若干、V形铁若干对。3、油盆、毛刷各若干、适量清洗剂、润滑脂、00号砂布及棉纱。三、实训注意事项1、拆卸轴承端盖时，不要硬敲乱撬，要使用拉器。2、使用万用表检测电阻、电压时，应当注意档位的选择。3、在动态测试过程中，注意人身安全。4、按照正确的步骤进行拆装。5、相关部件的检查必须符合技术标准。四、实训操作步骤1、硅整流交流发电机的拆解及清洗硅整流交流发电机的拆解及清洗(以丰田系列40A型为例)。1)拆下带轮。2)拧下“B”端子上的固定螺母井取下绝缘套管。3)拆下后端盖罩。4)拧下电刷架和IC调节器的固定螺钉，取下电刷架和IC调节器(注意：电刷要轻取)。5)将与整流器相连接的三相绕组引线及中性点引线的连接螺钉用十字旋具拧下，取下整流器。6)拆卸整流器端座。7)从驱动端盖里取出转子，用棉纱沾适量清洗剂擦洗转子绕组、定子绕组、电刷及其他机件。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页2、硅整流交流发电机的检查1)转子的检查①转子绕组短路与断路的检查。用数字万用表的低电阻档检测两滑环之间的电阻，应符合拄术标准。若阻值为“∞”，则说明断路；若阻值过小，则说明短路。一般阻值约为3.5—6Ω，如图5-1所示。图5-1转子绕组断路检查图5-2转子绕组绝缘检查第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页②转子绕组搭铁检查。检查转子绕组与铁心(或转子轴)之间的绝缘情况。用万用表导通档检测两滑环与铁心(或转子轴)之间的导通情况。若为零且表发出响声，说明有搭铁故障，正常应为“∞”，如图5-2所示。③滑环的检查。滑环表面应平整光滑，无明显烧损，否则用00号砂布打磨。两滑环间隙处应无积污。滑环圆度误差不超过0.025mm，厚度不小于1.5mm。④转子轴检查。用百分表检查轴的弯曲，如图所示，弯曲度不超过0.05mm(径向圆跳动公差不超过0.1mm)，否则应予以校正。爪形磁极在转子轴上应固定牢靠，间距相等。2)定子的检查①定子绕组短路与断路的榆查。用数字万用表的低电阻档位检测定子绕组三个接线端，两两相测，如图5-3所示。正常值时，阻值小于1Ω且相等。阻值为“∞”...
