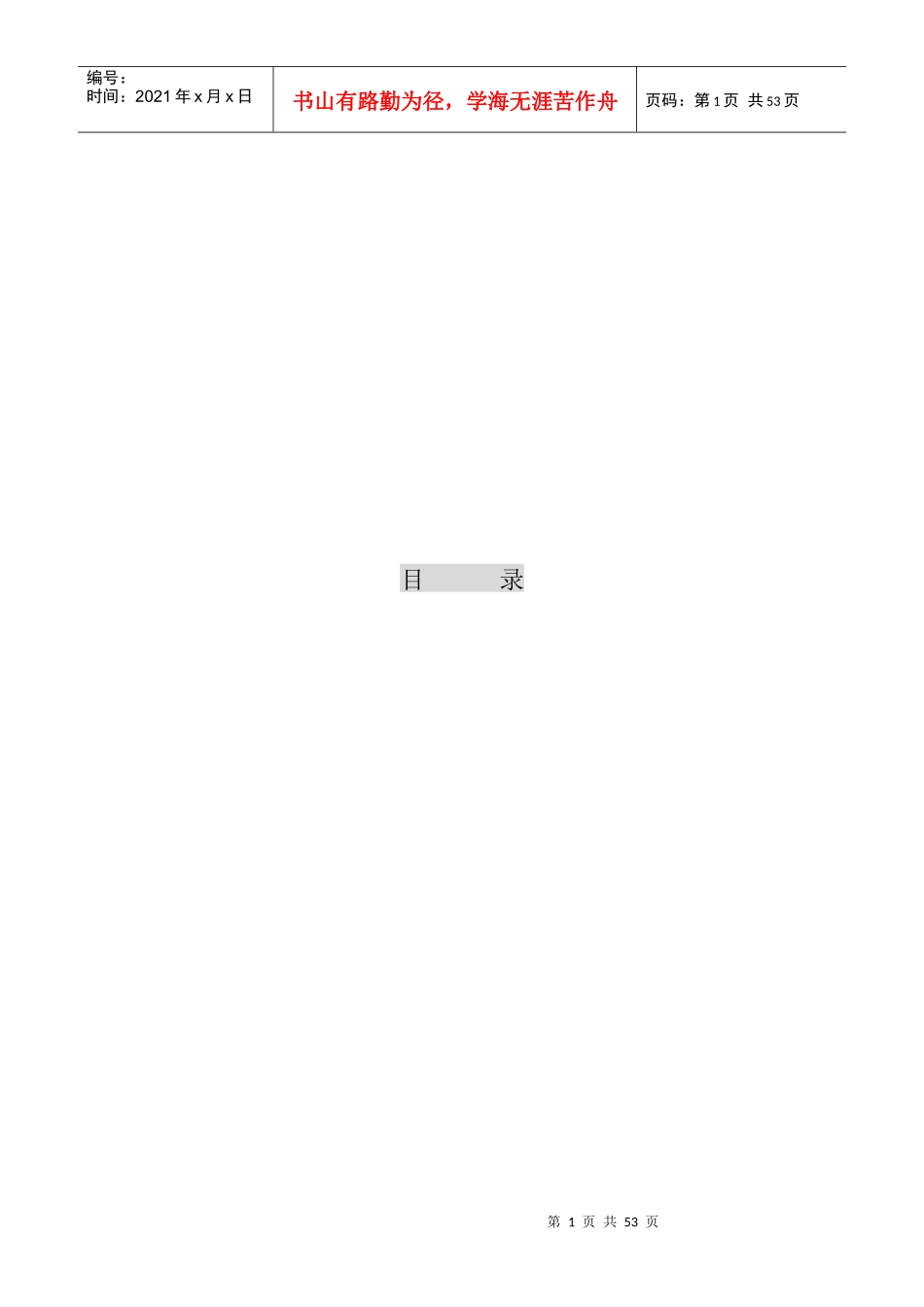

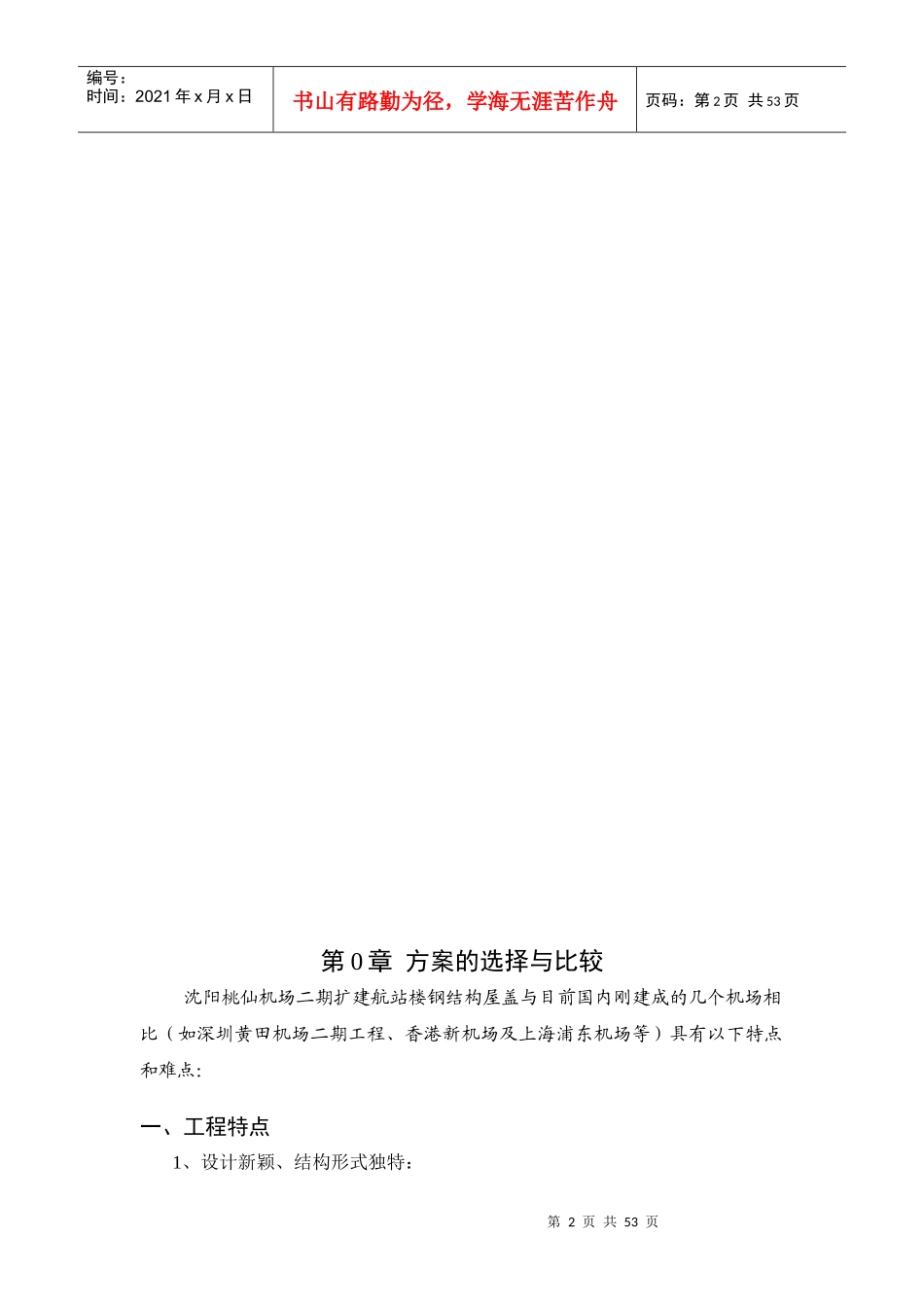

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页目录第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页第0章方案的选择与比较沈阳桃仙机场二期扩建航站楼钢结构屋盖与目前国内刚建成的几个机场相比（如深圳黄田机场二期工程、香港新机场及上海浦东机场等）具有以下特点和难点：一、工程特点1、设计新颖、结构形式独特：第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页本工程航站楼钢结构屋盖呈“伞形”，它由27榀跨度分别为57.6M和28.8M的空间曲线桁架组成，重量分别为30.2T和10.1T，桁架截面为倒置三角形，采用管一管相贯线连接，桁架高差达13M，主桁架（T-1，T-2）、（A）、（G）轴通过法兰连接底座、（D）轴通过多根发射状的摆式杆支承在3排52根四肢（双肢）格构式钢柱上，屋面通过轻型檀条、系杆连成整体后安装压型钢板及采光天窗。2、所有支承柱为格构式钢柱，最大长度达18M，“伞形”主桁架中部（D轴）通过摆式杆与钢柱采用铰接连接，摆式杆最在长细比达134，对钢屋盖的整体强度及稳定性要求很高。3、屋盖钢结构设计在二层（+7.00m）予应力楼板上，楼面设计荷载为500kg/m2,航站楼四周施工场地与道路开阔，可满足钢结构现场分段拼装及跨外吊装的需要。4、工期紧：要保证年底具备送气条件，航站楼必须全封闭，这样地下室工程施工需三月份进场，5月份完成并具备钢柱吊装条件；而钢结构的制作工作尚未开始，要保证5月份初钢柱进场特别是主桁架的制作能满足现场拼装及吊装的需要，难度很大。二、施工难点：1、承重柱为格构式钢柱，长细比较大（最高达18m），与+7.00m楼板采用悬浮式连接，当主桁架在施工过程中产生应力、应变及+7.00m楼板发生位移时易产生扭曲与变形。2、摆式杆长细比达134，与主桁架及支承柱采用铰接，其自身刚度和稳定性控制难度较大，易产生失稳。3、整个钢屋盖结构为轻型结构，其整体刚度与整体稳定性均较差，应力、应变难以控制。4、总体工期紧，各工序交叉配合尤其是+7.00楼板、予应力张拉与屋盖结构的交叉施工配合难度较大。三、方案选择：针对上述特点和难点，我们对可能适用于位该工程屋盖钢结构的三种施工第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页方案在安全可靠性、质量控制、工期控制及成本投入四个方面进行了认真地分析与比较：方案一：“高空拼装、单无滑移、分片累积滑移就位”基本思路是：在航站楼（14）轴线—侧布置—台K50/50行走式塔吊，利用φ48×3.5脚手架钢管在航站楼一端搭设22M×110M滑移拼装胎架，并沿（A）、（D）、（G）轴布设滑移轨道（43kg/m）（（A）轴滑移轨道安装在托架梁上），（D）、（G）轴线的滑移轨道安装在布置于+7.00m楼面的滑移承重架上，T-1、T-2各分段桁架通过行走式塔吊吊装到拼装胎架上进行组对、校正、焊接及屋面檀条、系杆的安装（根据需要可将屋面板、采光带等安装好），将拼装好的分片桁架（4-6榀）落放在（A）、（D）、（G）轴三条轨道上，通过设置在+7.00m楼面上的三台8T改装卷扬机进行分片累积滑移就位。方案二：“跨外吊装、拼装胎架滑移、分片就位”基本思路是：在+7.00楼板上搭设9座滑移举重拼装胎架，（A）、（D）跨间的6座滑移拼装胎架间设置三座辅助滑移胎架，分段桁架，利用陆侧的K50/50行走式塔吊和空侧的100T履带吊吊装到滑移胎架上进行整榀组对、校正、焊接及屋面檀条、系杆和摆式杆的安装，检测达到设计及规范要求后拆除刚顶撑，使桁架就位在（A）、（D）、（G）轴线上。滑移拼装胎架，按上述程序依次进行各榀主桁架的组装、就位及屋面檀条、系杆的安装（根据需要可穿插进行屋面板及采光窗等的安装）。方案三：总体思路与方案二相同，不同之处是将滑移拼装承重胎架架设在±0.00m进行主桁架及屋面檀条、系杆的组对与安装，与方案二相比，方案三有以下三个方面的缺陷：a.+7.00楼板后施工，（A）、（D）（G）轴的钢柱长细比更大，其刚度与稳定性更差，需采取相应的加固补强措施，才能保证主桁架在安装...
