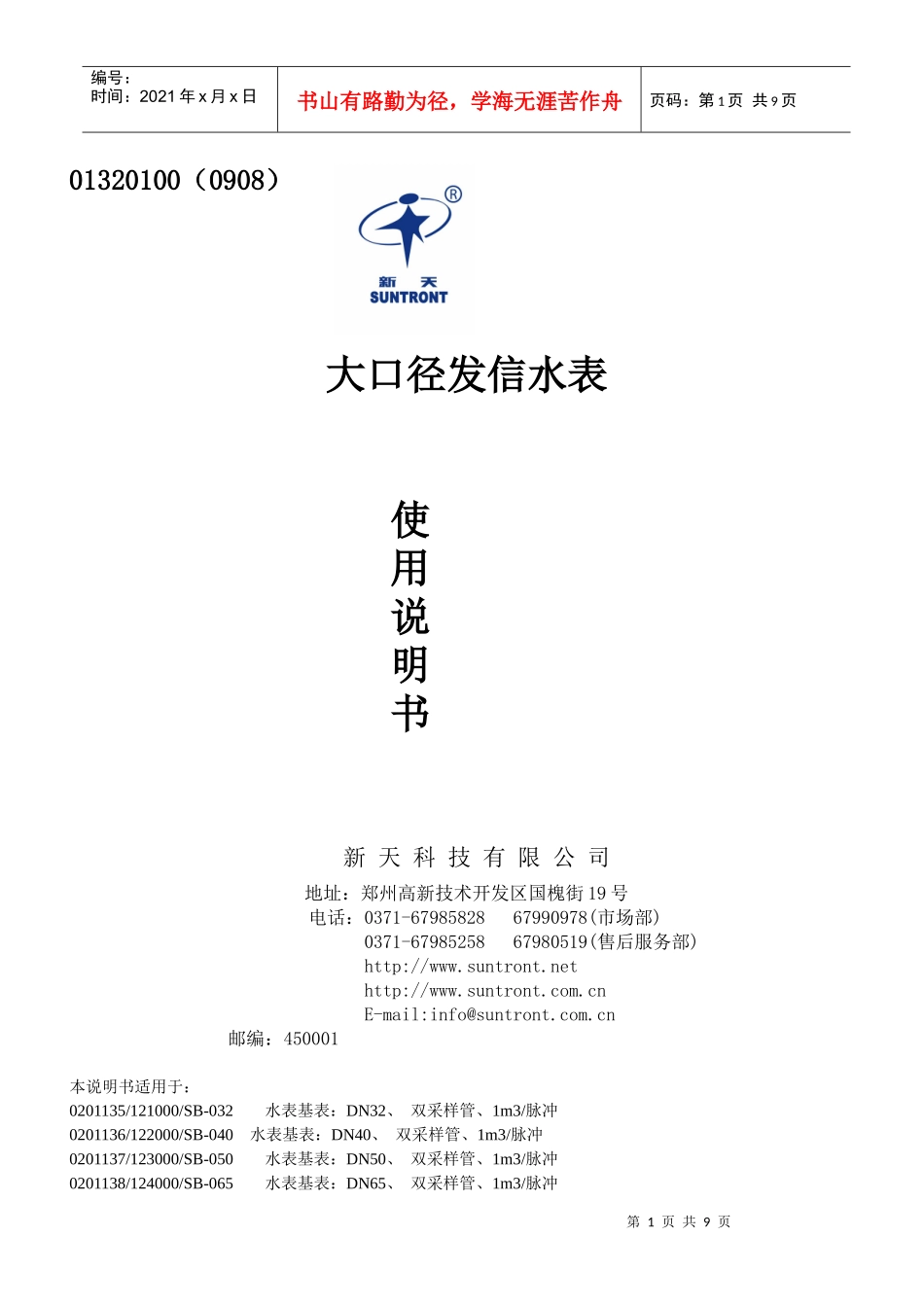

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页01320100（0908）大口径发信水表使用说明书新天科技有限公司地址：郑州高新技术开发区国槐街19号电话：0371-6798582867990978(市场部)0371-6798525867980519(售后服务部)http://www.suntront.nethttp://www.suntront.com.cnE-mail:info@suntront.com.cn邮编：450001本说明书适用于：0201135/121000/SB-032水表基表：DN32、双采样管、1m3/脉冲0201136/122000/SB-040水表基表：DN40、双采样管、1m3/脉冲0201137/123000/SB-050水表基表：DN50、双采样管、1m3/脉冲0201138/124000/SB-065水表基表：DN65、双采样管、1m3/脉冲第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页0201139/125000/SB-080水表基表：DN80、双采样管、1m3/脉冲0201140/126000/SB-100水表基表：DN100、双采样管、1m3/脉冲0201141/127000/SB-150水表基表：DN150、双采样管、1m3/脉冲一、概述：大口径发信水表用于计量流经管道水的体积的总量，配有远传发信装置，水表每流过一定体积的水，大口径远传水表发出一个脉冲信号，通常我们标准配置为干簧管感应器。脉冲当量有100升/脉冲、1000升/脉冲和10000升/脉冲供选择。本大口径远传水表主要用于配合FS-2型大水表控制器使用，也可以用于无线远传抄表（控制）系统。二、大口径发信水表的发信装置双信号发讯：正常工作状态，当水表流经一定体积时，K1、K2分别发出信号；故障状态时（包括外磁干扰），K1、K2同时或其中一个一直处于闭合状态。接线注意事项：1、连线的接头在水或潮湿环境中会发生锈蚀现象，所以一定要用防水胶带缠好。2、水或潮湿的环境是导电体，所以接线头间应保持一定距离且不能被水浸蚀，以防上级设备误读数据。三、产品分类及性能特点：大口径远传水表分为：水平螺翼湿式冷水表LXL－（80～200）E多流旋翼湿式冷水表LXS－（80～150）E多流束旋翼湿式冷水表LXS－15E～50E水平螺翼湿式冷水表LXL－（80～200）E第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页用途：用于测量流经自来水管道水的体积总量。工作条件：水压：不超过1.0MPa(10bar)水温：0.1℃～50℃特点：本水表为不可拆湿式水表，主要应用于农业灌溉及工业用表。具有以下优点：结构新颖、性能稳定;传动性能稳定可靠;可以测量水质较硬和含垢、含悬浮颗粒的水质;压力损失小,读数直观,使用寿命长;根据需要可配有远传发讯装置.通常我们标准配置为干簧管感应器。脉冲当量有100升/脉冲和1000升/脉冲供选择.同时也有其他传感器给有条件的客户选用。主要技术参数公称口径计量等级过载流量Q4常用流量Q3分界流量Q2最小流量Q1最小读数最大读数mmQ3/Q1m3/hm3802078.75635.043.150.01999999100201251008.05.00.0199999915020312.52502012.50.019999992002050040032200.01999999示值误差限：从分界流量到过载流量为±2%；从最小流量到分界流量（不包括分界流量）为±5%。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页外形尺寸及重量口径长L宽B高H连接法兰重量法兰外径D1螺栓孔中心直径D2连接螺栓mmkg802252002362001608-M1614.11002502202512201808-M1617.21503002853092852408-M20282003503403623402958-M2041.6外形尺寸多流旋翼湿式冷水表LXS－（80～150）E第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页用途：用于测量流经自来水管道水的体积总量。工作条件：水压：不超过1.0MPa(10bar)水温：0.1℃～50℃特点：本水表为不可拆湿式水表，该水表具有结构新颖、计量准确。具有以下优点：性能稳定;传动性能稳定可靠;可以测量水质较硬和含垢、含悬浮颗粒的水质;压力损失小,读数直观,使用寿命长;根据需要可配有远传发讯装置.脉冲当量有100升/脉冲和1000升/脉冲供选择.主要技术参数公称口径计量等级过载流量Q4常用流量Q3分界流量Q2最小流量Q1最小读数最大读数mmQ3/Q1m3/hm3804050401.61.00.01999999.991004078.75632.521.5750.01999...
