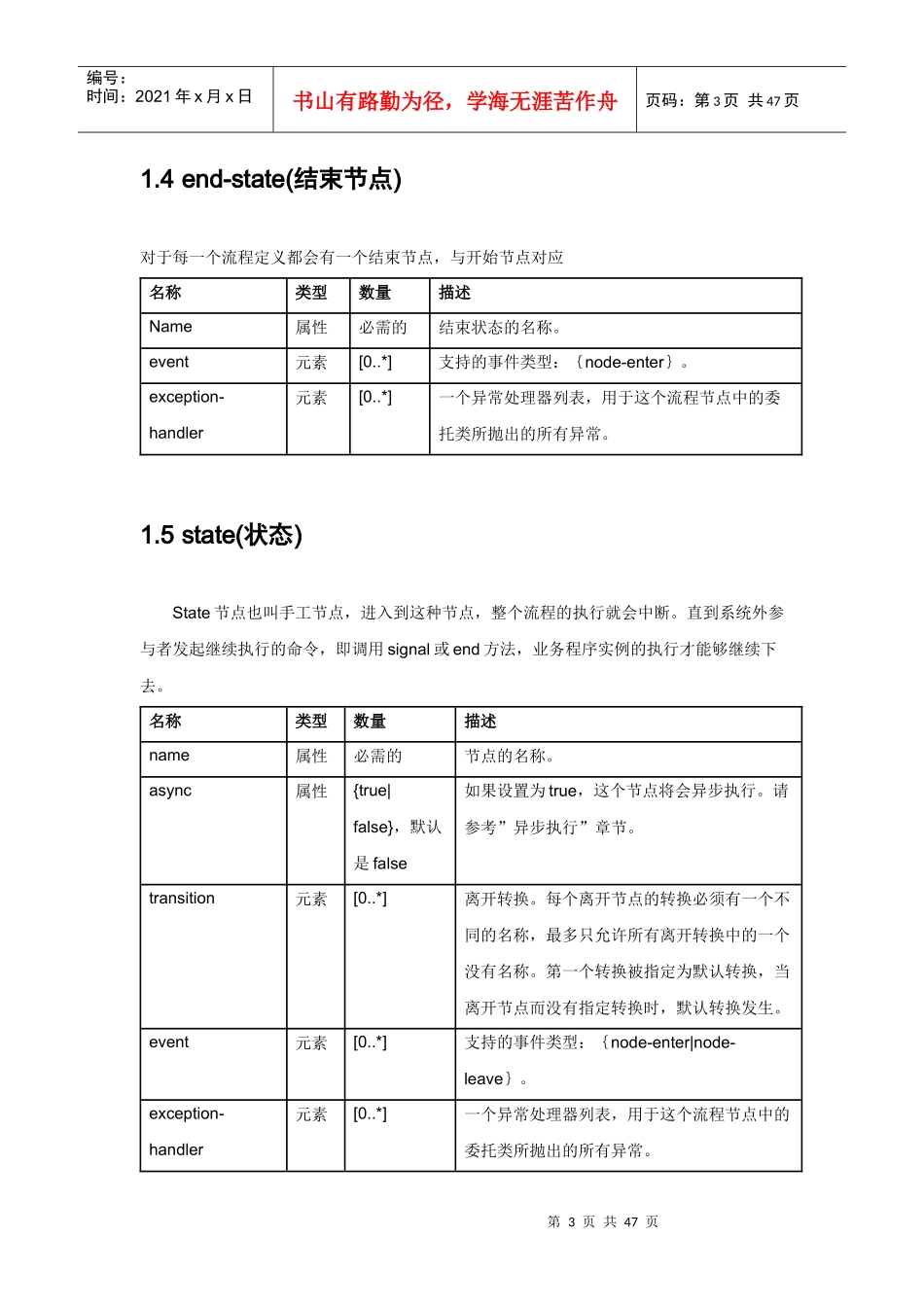

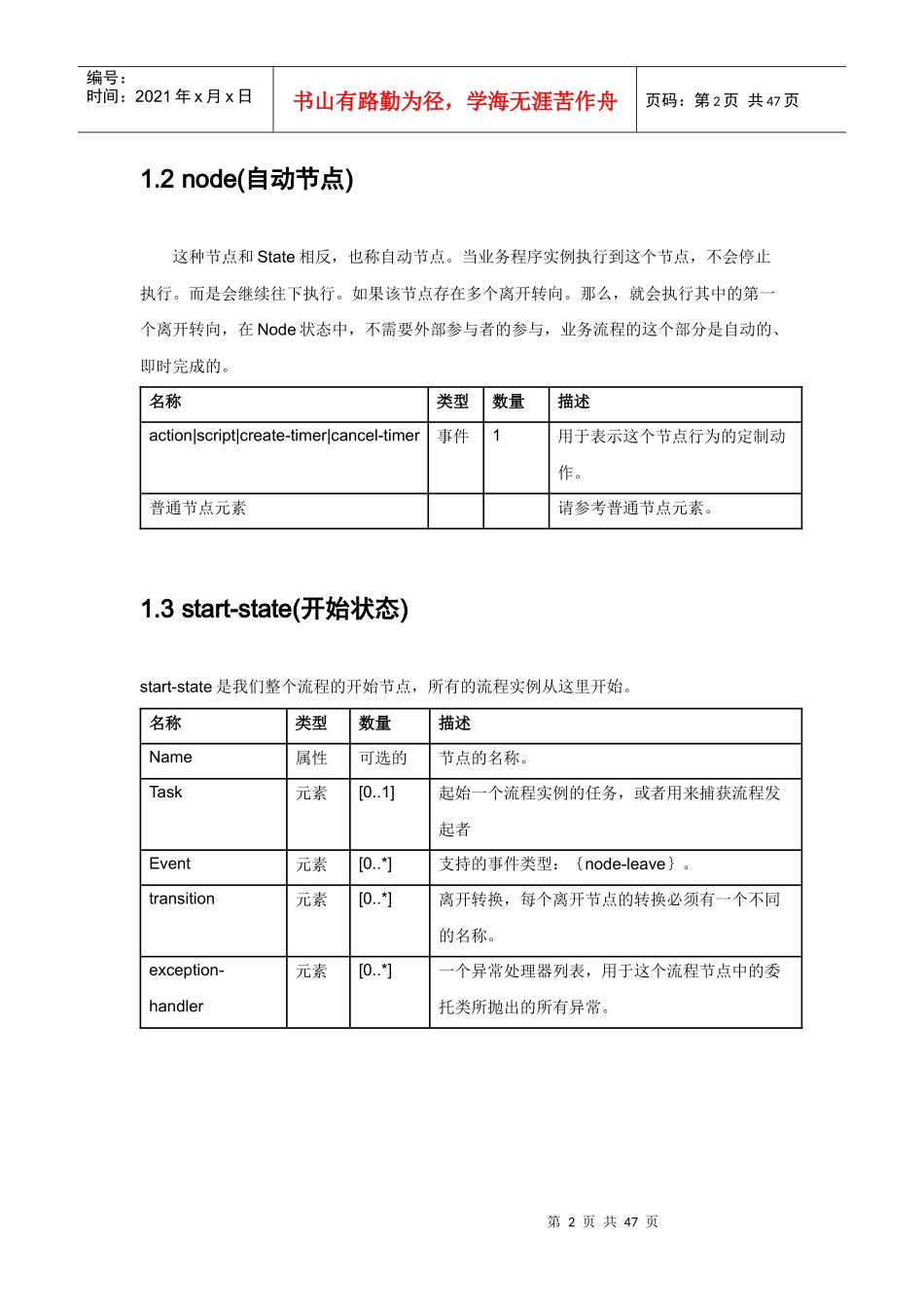

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页一JPDL流程定义1.1process-definition(流程定义)流程定义的根节点，是所有节点的父节点名称类型数量描述name属性可选的流程的名称。swimlane元素[0..*]流程中使用的泳道。泳道表示流程角色，它们被用于任务分配。start-state元素[0..1]流程起始状态。注意，没有起始状态的流程是合法的，但是不能被执行。end-state|state|node|task-node|process-state|super-state|fork|join|decision元素[0..*]流程定义的节点。注意，没有节点的流程是合法的，但是不能被执行。event元素[0..*]作为一个容器服务于动作的流程事件。action|script|create-timer|cancel-timer元素[0..*]全局定义的的动作，可以在事件和转换中引用。注意，为了被引用，这些动作必须指定名称。task元素[0..*]全局定义的任务，可以在动作中使用。exception-handler元素[0..*]一个异常处理器列表，用于这个流程定义中的委托类所抛出的所有异常。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页1.2node(自动节点)这种节点和State相反，也称自动节点。当业务程序实例执行到这个节点，不会停止执行。而是会继续往下执行。如果该节点存在多个离开转向。那么，就会执行其中的第一个离开转向，在Node状态中，不需要外部参与者的参与，业务流程的这个部分是自动的、即时完成的。名称类型数量描述action|script|create-timer|cancel-timer事件1用于表示这个节点行为的定制动作。普通节点元素请参考普通节点元素。1.3start-state(开始状态)start-state是我们整个流程的开始节点，所有的流程实例从这里开始。名称类型数量描述Name属性可选的节点的名称。Task元素[0..1]起始一个流程实例的任务，或者用来捕获流程发起者Event元素[0..*]支持的事件类型：｛node-leave｝。transition元素[0..*]离开转换，每个离开节点的转换必须有一个不同的名称。exception-handler元素[0..*]一个异常处理器列表，用于这个流程节点中的委托类所抛出的所有异常。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1.4end-state(结束节点)对于每一个流程定义都会有一个结束节点，与开始节点对应名称类型数量描述Name属性必需的结束状态的名称。event元素[0..*]支持的事件类型：｛node-enter｝。exception-handler元素[0..*]一个异常处理器列表，用于这个流程节点中的委托类所抛出的所有异常。1.5state(状态)State节点也叫手工节点，进入到这种节点，整个流程的执行就会中断。直到系统外参与者发起继续执行的命令，即调用signal或end方法，业务程序实例的执行才能够继续下去。名称类型数量描述name属性必需的节点的名称。async属性{true|false}，默认是false如果设置为true，这个节点将会异步执行。请参考”异步执行”章节。transition元素[0..*]离开转换。每个离开节点的转换必须有一个不同的名称，最多只允许所有离开转换中的一个没有名称。第一个转换被指定为默认转换，当离开节点而没有指定转换时，默认转换发生。event元素[0..*]支持的事件类型：｛node-enter|node-leave｝。exception-handler元素[0..*]一个异常处理器列表，用于这个流程节点中的委托类所抛出的所有异常。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页timer元素[0..*]指定一个定时器，用来监视节点中的一个执行所持续的时间。1.6task-node(任务节点)其性质和node节点一样，在没有task的时候，也都是自动执行，不等待。task-node被归类为一个等待节点，是指在task-node中的task列表中的task没有全部执行完之前，它会一直等待。Task可以在task-node节点下定义，也可以挂在process-definition节点下。最普遍的方式是在task-node节点下定义一个或多个任务。默认情况下，流程在task-node节点会处于等待状态，直到所有的任务被执行完毕。Task的执行是按顺序执行的，任务都完成后，token仍然不会指向后面的节点；需要自己手动调用processInstance....
