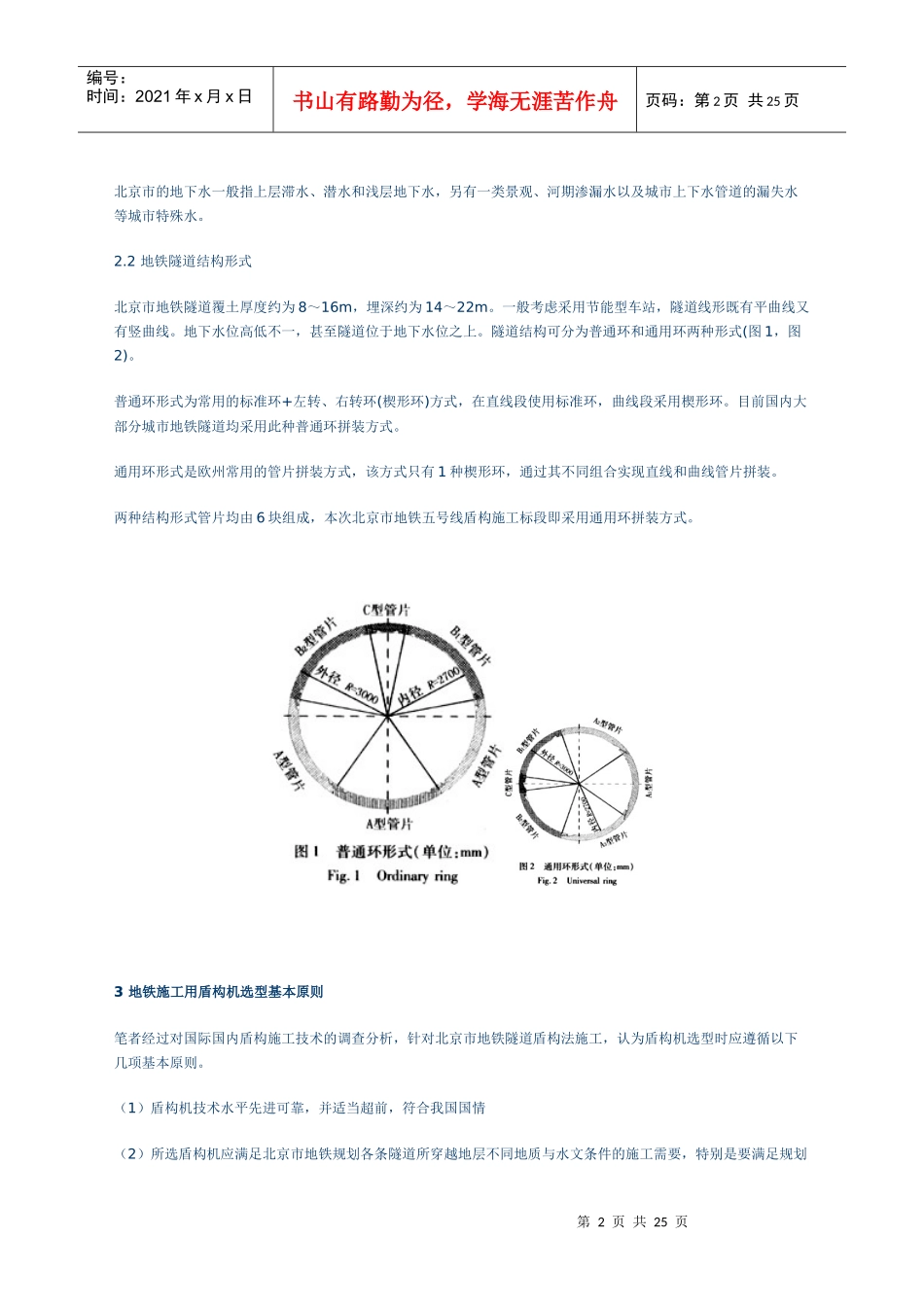

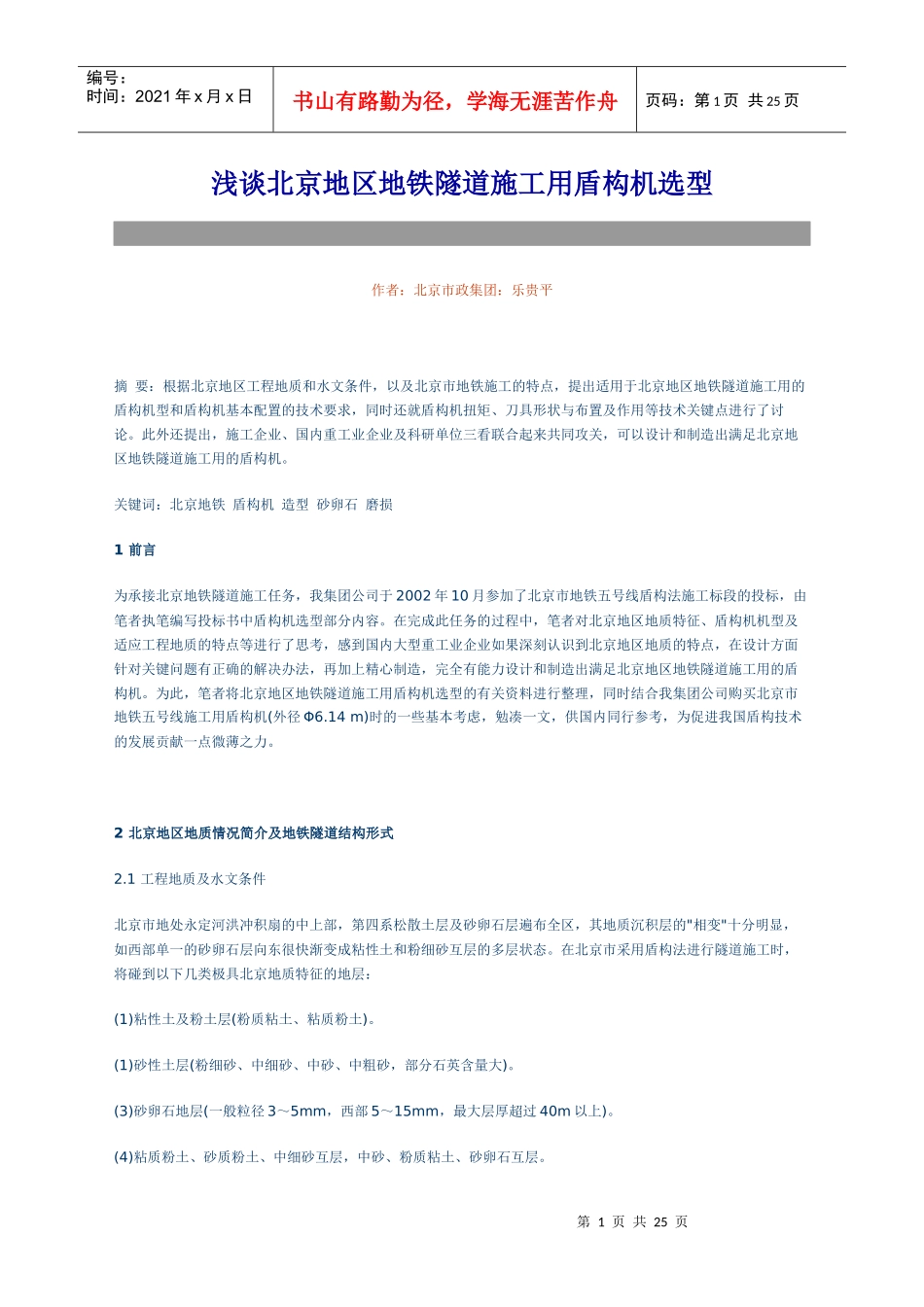

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页浅谈北京地区地铁隧道施工用盾构机选型作者：北京市政集团：乐贵平摘要：根据北京地区工程地质和水文条件，以及北京市地铁施工的特点，提出适用于北京地区地铁隧道施工用的盾构机型和盾构机基本配置的技术要求，同时还就盾构机扭矩、刀具形状与布置及作用等技术关键点进行了讨论。此外还提出，施工企业、国内重工业企业及科研单位三看联合起来共同攻关，可以设计和制造出满足北京地区地铁隧道施工用的盾构机。关键词：北京地铁盾构机造型砂卵石磨损1前言为承接北京地铁隧道施工任务，我集团公司于2002年10月参加了北京市地铁五号线盾构法施工标段的投标，由笔者执笔编写投标书中盾构机选型部分内容。在完成此任务的过程中，笔者对北京地区地质特征、盾构机机型及适应工程地质的特点等进行了思考，感到国内大型重工业企业如果深刻认识到北京地区地质的特点，在设计方面针对关键问题有正确的解决办法，再加上精心制造，完全有能力设计和制造出满足北京地区地铁隧道施工用的盾构机。为此，笔者将北京地区地铁隧道施工用盾构机选型的有关资料进行整理，同时结合我集团公司购买北京市地铁五号线施工用盾构机(外径Φ6.14m)时的一些基本考虑，勉凑一文，供国内同行参考，为促进我国盾构技术的发展贡献一点微薄之力。2北京地区地质情况简介及地铁隧道结构形式2.1工程地质及水文条件北京市地处永定河洪冲积扇的中上部，第四系松散土层及砂卵石层遍布全区，其地质沉积层的"相变"十分明显，如西部单一的砂卵石层向东很快渐变成粘性土和粉细砂互层的多层状态。在北京市采用盾构法进行隧道施工时，将碰到以下几类极具北京地质特征的地层：(1)粘性土及粉土层(粉质粘土、粘质粉土)。(1)砂性土层(粉细砂、中细砂、中砂、中粗砂，部分石英含量大)。(3)砂卵石地层(一般粒径3～5mm，西部5～15mm，最大层厚超过40m以上)。(4)粘质粉土、砂质粉土、中细砂互层，中砂、粉质粘土、砂卵石互层。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页北京市的地下水一般指上层滞水、潜水和浅层地下水，另有一类景观、河期渗漏水以及城市上下水管道的漏失水等城市特殊水。2.2地铁隧道结构形式北京市地铁隧道覆土厚度约为8～16m，埋深约为14～22m。一般考虑采用节能型车站，隧道线形既有平曲线又有竖曲线。地下水位高低不一，甚至隧道位于地下水位之上。隧道结构可分为普通环和通用环两种形式(图1，图2)。普通环形式为常用的标准环+左转、右转环(楔形环)方式，在直线段使用标准环，曲线段采用楔形环。目前国内大部分城市地铁隧道均采用此种普通环拼装方式。通用环形式是欧州常用的管片拼装方式，该方式只有1种楔形环，通过其不同组合实现直线和曲线管片拼装。两种结构形式管片均由6块组成，本次北京市地铁五号线盾构施工标段即采用通用环拼装方式。3地铁施工用盾构机选型基本原则笔者经过对国际国内盾构施工技术的调查分析，针对北京市地铁隧道盾构法施工，认为盾构机选型时应遵循以下几项基本原则。（1）盾构机技术水平先进可靠，并适当超前，符合我国国情（2）所选盾构机应满足北京市地铁规划各条隧道所穿越地层不同地质与水文条件的施工需要，特别是要满足规划第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页在2008年前必须完成的隧道工程施工的需要。（3）能够满足浅埋或超浅埋地铁隧道施工以及穿越大量房屋建筑之下施工的需要，即要求盾构机对控制地表沉降配备足够的功能和具有良好的操作性能。（4）盾构机能够适应北京市地下构筑物众多的特点，必要时可实现隧道（盾构机）内清楚或撤换障碍物的施工。（5）盾构机在设计方面应考虑北京市地铁隧道施工需要多次拆卸、多次组装和可能应用于多项隧道工程的实际特点。4盾构机选型考虑要素及注意点4.1工程地属条件(1)粘性土及粉土层盾构机在此地层中施工时，一般较容易控制，但常会发生刀盘粘附导致增大阻力和螺旋输送机的粘附堵塞，因而盾构机选型时应注重在刀盘形式、开口率、...
