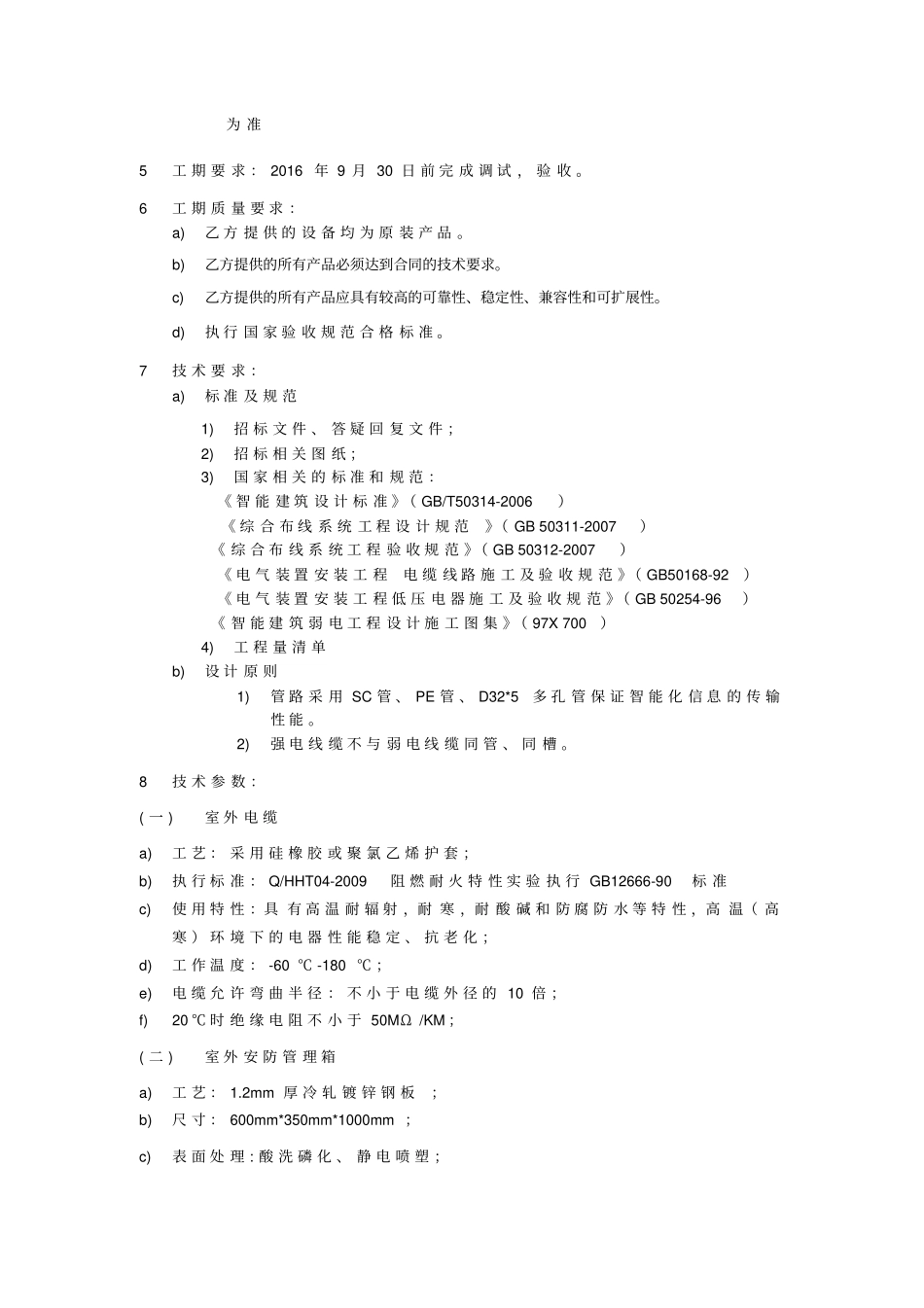

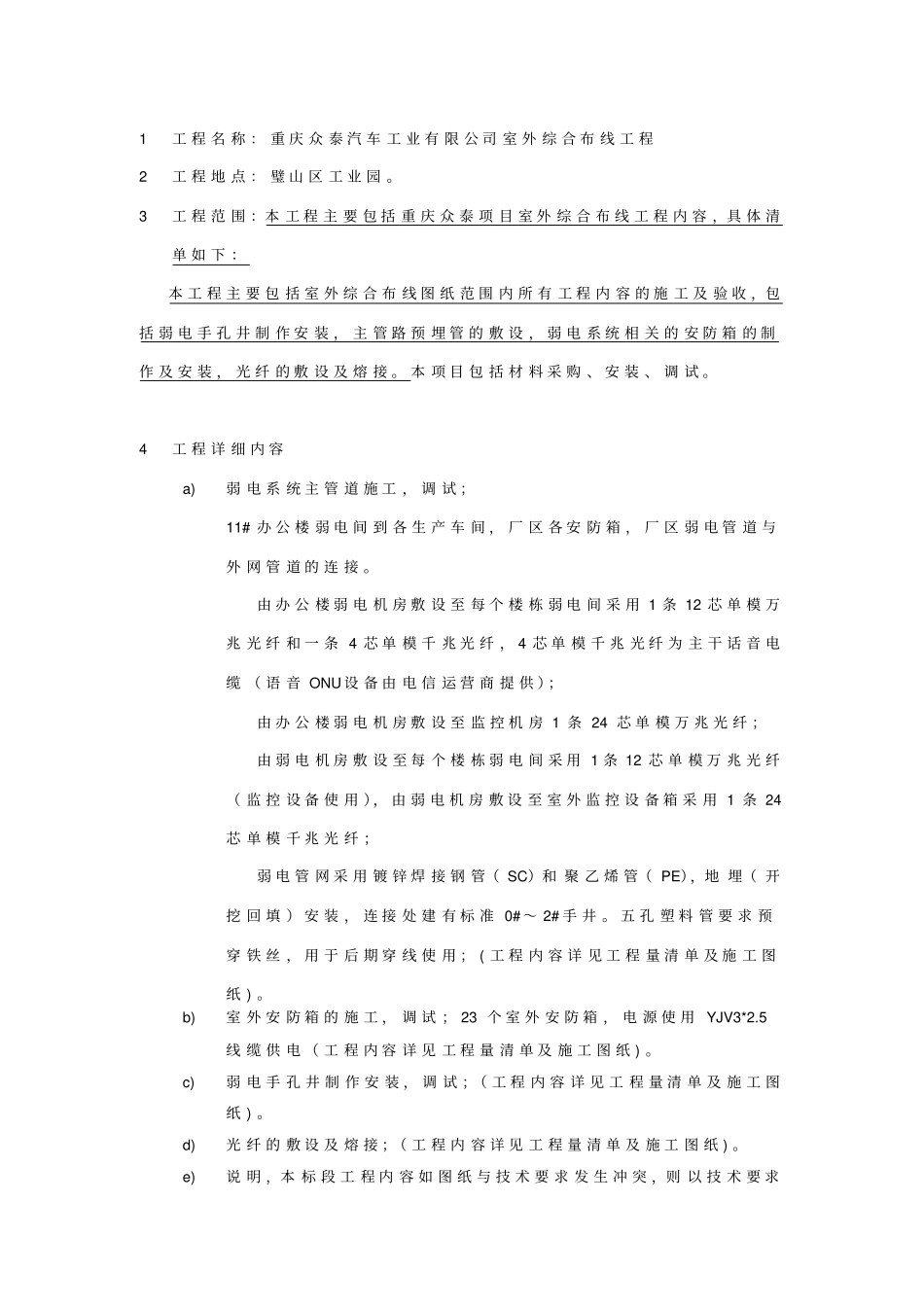

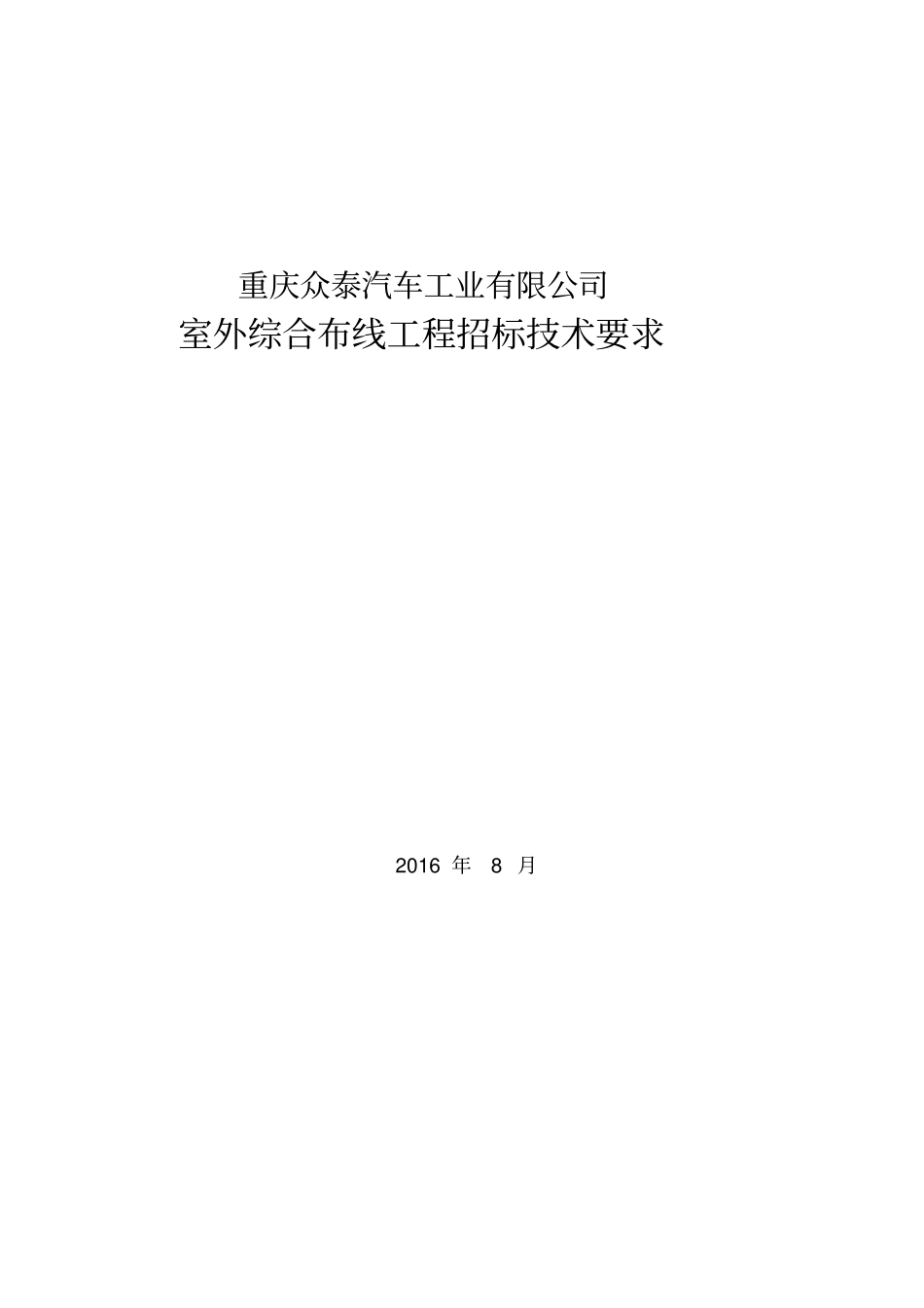

重庆众泰汽车工业有限公司室外综合布线工程招标技术要求2016年8月1工程名称：重庆众泰汽车工业有限公司室外综合布线工程2工程地点：璧山区工业园。3工程范围：本工程主要包括重庆众泰项目室外综合布线工程内容，具体清单如下：本工程主要包括室外综合布线图纸范围内所有工程内容的施工及验收，包括弱电手孔井制作安装，主管路预埋管的敷设，弱电系统相关的安防箱的制作及安装，光纤的敷设及熔接。本项目包括材料采购、安装、调试。4工程详细内容a)弱电系统主管道施工，调试；11#办公楼弱电间到各生产车间，厂区各安防箱，厂区弱电管道与外网管道的连接。由办公楼弱电机房敷设至每个楼栋弱电间采用1条12芯单模万兆光纤和一条4芯单模千兆光纤，4芯单模千兆光纤为主干话音电缆（语音ONU设备由电信运营商提供）；由办公楼弱电机房敷设至监控机房1条24芯单模万兆光纤；由弱电机房敷设至每个楼栋弱电间采用1条12芯单模万兆光纤（监控设备使用），由弱电机房敷设至室外监控设备箱采用1条24芯单模千兆光纤；弱电管网采用镀锌焊接钢管（SC）和聚乙烯管（PE），地埋（开挖回填）安装，连接处建有标准0#～2#手井。五孔塑料管要求预穿铁丝，用于后期穿线使用；(工程内容详见工程量清单及施工图纸)。b)室外安防箱的施工，调试；23个室外安防箱，电源使用YJV3*2.5线缆供电（工程内容详见工程量清单及施工图纸)。c)弱电手孔井制作安装，调试；（工程内容详见工程量清单及施工图纸)。d)光纤的敷设及熔接；（工程内容详见工程量清单及施工图纸)。e)说明，本标段工程内容如图纸与技术要求发生冲突，则以技术要求为准5工期要求：2016年9月30日前完成调试，验收。6工期质量要求：a)乙方提供的设备均为原装产品。b)乙方提供的所有产品必须达到合同的技术要求。c)乙方提供的所有产品应具有较高的可靠性、稳定性、兼容性和可扩展性。d)执行国家验收规范合格标准。7技术要求：a)标准及规范1)招标文件、答疑回复文件；2)招标相关图纸；3)国家相关的标准和规范：《智能建筑设计标准》（GB/T50314-2006）《综合布线系统工程设计规范》（GB50311-2007）《综合布线系统工程验收规范》（GB50312-2007）《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《智能建筑弱电工程设计施工图集》（97X700）4)工程量清单b)设计原则1)管路采用SC管、PE管、D32*5多孔管保证智能化信息的传输性能。2)强电线缆不与弱电线缆同管、同槽。8技术参数：(一)室外电缆a)工艺：采用硅橡胶或聚氯乙烯护套；b)执行标准：Q/HHT04-2009阻燃耐火特性实验执行GB12666-90标准c)使用特性：具有高温耐辐射，耐寒，耐酸碱和防腐防水等特性，高温（高寒）环境下的电器性能稳定、抗老化；d)工作温度：-60℃-180℃；e)电缆允许弯曲半径：不小于电缆外径的10倍；f)20℃时绝缘电阻不小于50MΩ/KM；(二)室外安防管理箱a)工艺：1.2mm厚冷轧镀锌钢板；b)尺寸：600mm*350mm*1000mm；c)表面处理:酸洗磷化、静电喷塑；d)固定方式：采用混凝土基座固定，基座尺寸：700mm*400mm*300mme)内部标准U孔机架；f)内含6位PDU，含一组16A德力西空开；g)含一个8口光纤终端盒及光纤配件；(三)焊接钢管及镀锌钢管a)钢管采用热镀锌方式镀锌，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。b)管道外壁应明显标注材料制造标准及生产厂家。c)镀锌钢管其质量应符合《碳素结构钢》（GB/T700）中Q235—A级钢的规定及JGJ130—2001规定。d)化学成分含量符合以下要求：碳0.14—0.22%；锰0.3—0.65%；磷不大于0.045%；硫不大于0.05%。e)力学性能：屈服点235N/mm2；抗拉强度：375—500N/mm2；伸长率26%。f)管道符合低压流体输送用镀锌焊接钢管GB/T3091—1993规定。g)钢管壁厚及重量见下表：h)产品进场时提供该批次钢管合格证、质量检验报告等必须的资料。(四)Φ100PE平管（黑色/白色）a)尺寸：100/91mmb)主料选用HDPE，提供主料提供厂家证明。c)提供使用设备生产厂家。d)产品壁厚达4.5mm、壁厚均匀。e)环刚度行标要求：≥6.3kN/㎡。f)使用双向接头，接头长度要求大于22cm、壁厚达5mm...
