丰田技术员培训汽车的基本原理1汽车原理VIP免费

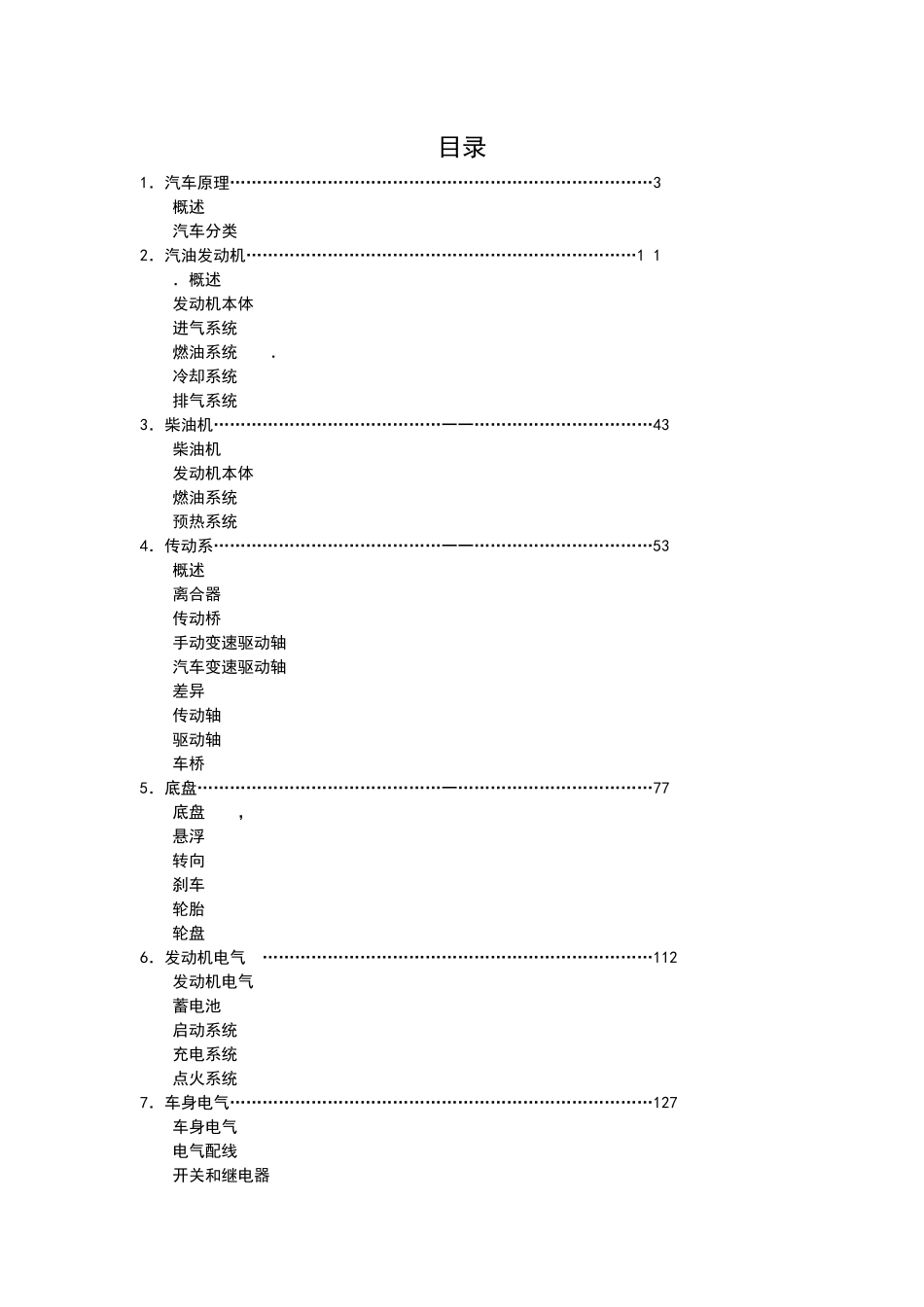

目录1．汽车原理……………………………………………………………………3概述汽车分类2．汽油发动机………………………………………………………………11．概述发动机本体进气系统燃油系统．冷却系统排气系统3．柴油机……………………………………一一……………………………43柴油机发动机本体燃油系统预热系统4．传动系……………………………………一一……………………………53概述离合器传动桥手动变速驱动轴汽车变速驱动轴差异传动轴驱动轴车桥5．底盘………………………………………一………………………………77底盘，悬浮转向刹车轮胎轮盘6．发动机电气………………………………………………………………112发动机电气蓄电池启动系统充电系统点火系统7．车身电气……………………………………………………………………127车身电气电气配线开关和继电器照明系统组合仪表和计量表刮水器和洗涤器空调发动机固定系统SRS空气囊8．车身………………………………………一……………………………157车身形式车身结构部件油漆汽车玻璃车身功能部件座椅安全带9．测试………………………………………一……………………………171第一章汽车原理第一节概述一、车辆组成：车辆有下列零部件组成：1、发动机：汽油或柴油发动机2、传动系3、底盘悬架：转向系统：制动系统：4、发动机电气：5、车身电气6、车体第二节车辆分类一、按照驱动动力分类车辆可以通过下列驱动动力类型进行分类：1汽油发动机车辆2柴油发动机车辆3混合动力车辆4电动车辆5燃料电池复合动力车辆（一）汽油发动机车辆这类车辆使用汽油发动机。因为汽油发动机产生高功率，外型紧凑，广泛用于轿车。类似的发动机包括CNG发动机，LPG发动机和酒精发动机，但使用的燃油类型不同。CNG：压缩天然气LPG：液化石油气1发动机2油箱(汽油)（二）柴油发动机车辆这类车辆使用柴油发动机。因为柴油发动机产生大力矩，燃油经济-陛能好，广泛用于卡车和SUV。SUV：多功能运动车1发动机2油箱(柴油)（三）混合动力车辆这种类型的车辆装备不同类型的驱动动力，如：汽油发动机和电动马达。因为汽油发动机可以发电，因此，这类车辆不需要用于电池充电的外接电源。车聋2驱动系统使用270V，相反，其它系统伎用12V。例如，在起动关闭期间，因速度较低，使用能够产生高动力的电动机运转方式而车辆加速时，汽油发动机在较高转速下以更高效的方式运转。通过这样的力式转换，实现两种动力类型的最佳利用可以提高效力，减少废气排放和节约燃料。·图中标明了丰田混合动力系统(汽j和电动马达)。1发动机2变换器3传动桥4变矩器5蓄电池（四）电动车辆(EV)此种类型车辆使用电池电源运行电动马达。而不是使用燃油，但电池需要充电。它提供许多优点，包括操作期间开废气排放和低噪声。车轮驱动系统使斤290V，另一方面，其它电气使用12V。·图中标明了丰田EV系统。1动力控制装置2电动马达3蓄电池（五）燃料电池复合动力车辆(FCHV)此电动车辆使用的电能来自氢燃料与空气中氧的反应，此反应形成水。由于刖反应仅放出水因此这被认为是低污梁车辆的最终形式，预计将成为下一代的驱动动力。·图中标明了丰田燃料电池复合动力j统。1动力控制装置2电动马达3燃料电池架4氢气存储系统5次级蓄电池二、按照驱动方法分类车辆可通过发动机和驱动轮位置，和驱动轮数来分类。1、FF(发动机前置／前轮驱动车辆)：由于FF车辆没有传动轴，故乘员室内宽敞，很舒服。2、FR(发动机前置／后轮驱动车辆)：由于FR车辆有很好的重平衡，故其控制性和稳定·性很好。3、MR(发动机中置／前轮驱动车辆)：由于MR车辆在前桥和后桥上有很好的重平衡，故其控制性很好。4、4WD(4轮驱动)：由于四轮驱动车用四轮驱动，故其可以稳定的方式在很差的状况下行驶。其重量比其它类型车辆重。第二章汽油发动机第一节概述一、概述在汽油发动机中，空气燃油混合气耷发而杌内爆燃，此爆燃力被转换成旋楚运动，使车辆行驶。为了使发动机运行：除发动机本体外，还加装了多种系统装1．发动机本体2．进气系统3．燃油系统4．润滑系统5．冷却系统6．排气系统二、工作原理为了产生动力推动汽车，汽油发动机重复进行以下...
