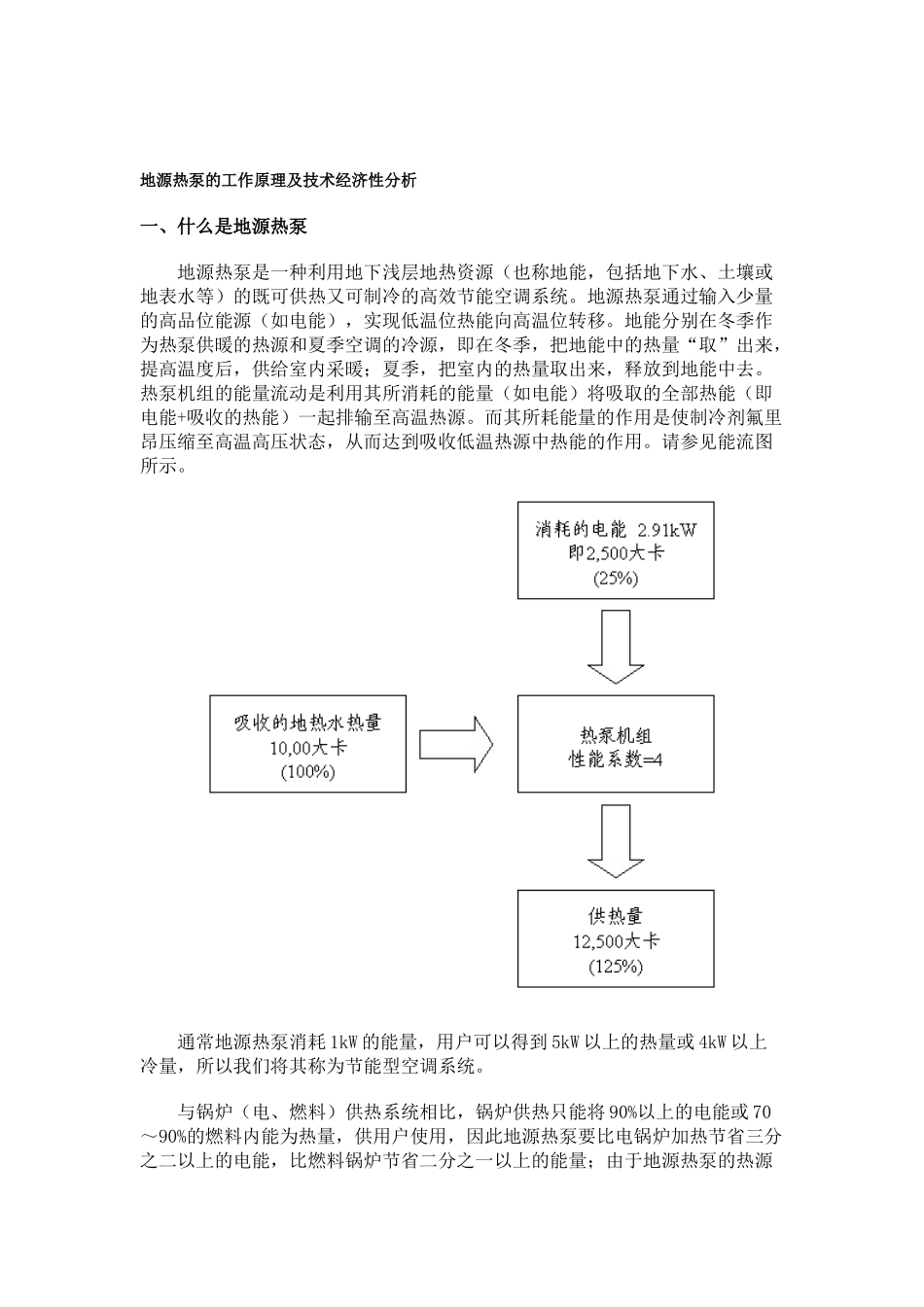

地源热泵的工作原理及技术经济性分析一、什么是地源热泵地源热泵是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。地源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。热泵机组的能量流动是利用其所消耗的能量（如电能）将吸取的全部热能（即电能+吸收的热能）一起排输至高温热源。而其所耗能量的作用是使制冷剂氟里昂压缩至高温高压状态，从而达到吸收低温热源中热能的作用。请参见能流图所示。通常地源热泵消耗1kW的能量，用户可以得到5kW以上的热量或4kW以上冷量，所以我们将其称为节能型空调系统。与锅炉（电、燃料）供热系统相比，锅炉供热只能将90%以上的电能或70～90%的燃料内能为热量，供用户使用，因此地源热泵要比电锅炉加热节省三分之二以上的电能，比燃料锅炉节省二分之一以上的能量；由于地源热泵的热源温度全年较为稳定，一般为10～25℃，其制冷、制热系数可达3.5～4.4，与传统的空气源热泵相比，要高出40%左右，其运行费用为普通中央空调的50～60%。因此，近十几年来，尤其是近五年来，地源热泵空调系统在北美如美国、加拿大及法国、瑞士、瑞典等国家取得了较快的发展，中国的地源热泵市场也日趋活跃，可以预计，该项技术将会成为21世纪最有效的供热和供冷空调技术。二、地源热泵国内外发展近况地源热泵的历史可以追朔到1912年瑞士的一个专利，欧洲第一台热泵机组是在1938年间制造的。它以河水低温热源，向市政厅供热，输出的热水温度可达60oC。在冬季采用热泵作为采暖需要，在夏季也能用来制冷。1973年能源危机的推动，使热泵的发展形成了一个高潮。目前，欧洲的热泵理论与技术均已高度发达，这种“一举两得”并且环保的设备在法、德、日、美等发达国家业已广泛使用。如美国，截止1985年全国共有14,000台地源热泵，而1997年就安装了45，000台，到目前为止已安装了400，000台，而且每年以10%的速度稳步增长。1998年美国商业建筑中地源热泵系统已占空调总保有量的19%，其中有新建筑中占30%。美国地源热泵工业已经成立了由美国能源部、环保署、爱迪逊电力研究所及众多地源热泵厂家组成的美国地源热泵协会，该协会在近年中将投入一亿美元从事开发、研究和推广工作。美国计划到2001年达到每年安装40万台地源热泵的目标，届时将降低温室气体排放1百万吨，相当于减少50万辆汽车的污染物排放或种植树1百万英亩，年节约能源费用达4.2亿美元，此后，每年节约能源费用再增加1.7亿美元。与美国的地源热泵发展有所不同，中、北欧如瑞典、瑞士、奥地利、德国等国家主要利用浅层地热资源，地下土壤埋盘管（埋深<400米深）的地源热泵，用于室内地板辐射供暖及提供生活热水。据1999年的统计，为家用的供热装置中，地源热泵所占比例，瑞士为96%，奥地利为38%，丹麦为27%。我国的地源热泵事业近几年已开始起步，而且发展势头看好。天津大学、清华大学分别与有关企业结成产学研联合体开发出中国品牌的地源热泵系统，已建成数个示范工程，越来越多的中国用户开始熟悉地源热泵，并对其应用产生了浓厚的兴趣，可以预计中国的地源热泵市场前景广阔。之所以对中国的地源热泵市场发展前景持乐观态度，一方面是要节约常规能源、充分利用可再生能源的国内外大趋势；另一方面，我国具有较好的热泵科研与应用的基础，早在50年代，天津大学热能研究所吕灿仁教授就开展了我国热泵的最早研究，1965年研制成功国内第一台水冷式热泵空调机。重庆建筑大学、天津商学院等单位对地下埋盘管的地源热泵也进行了多年的研究。在中国科学院广州能源研究所等单位还多次召开全国性的有关热泵技术发展与应用的专题研讨会。三、地源热泵特点1.属可再生能源利用技术地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统。地表浅层地热资源可以称之为地能（EarthEnergy），是指地表土壤、地下水或河流、湖泊中吸收太阳...
