厂用电受电实施方案[5篇范文] VIP免费

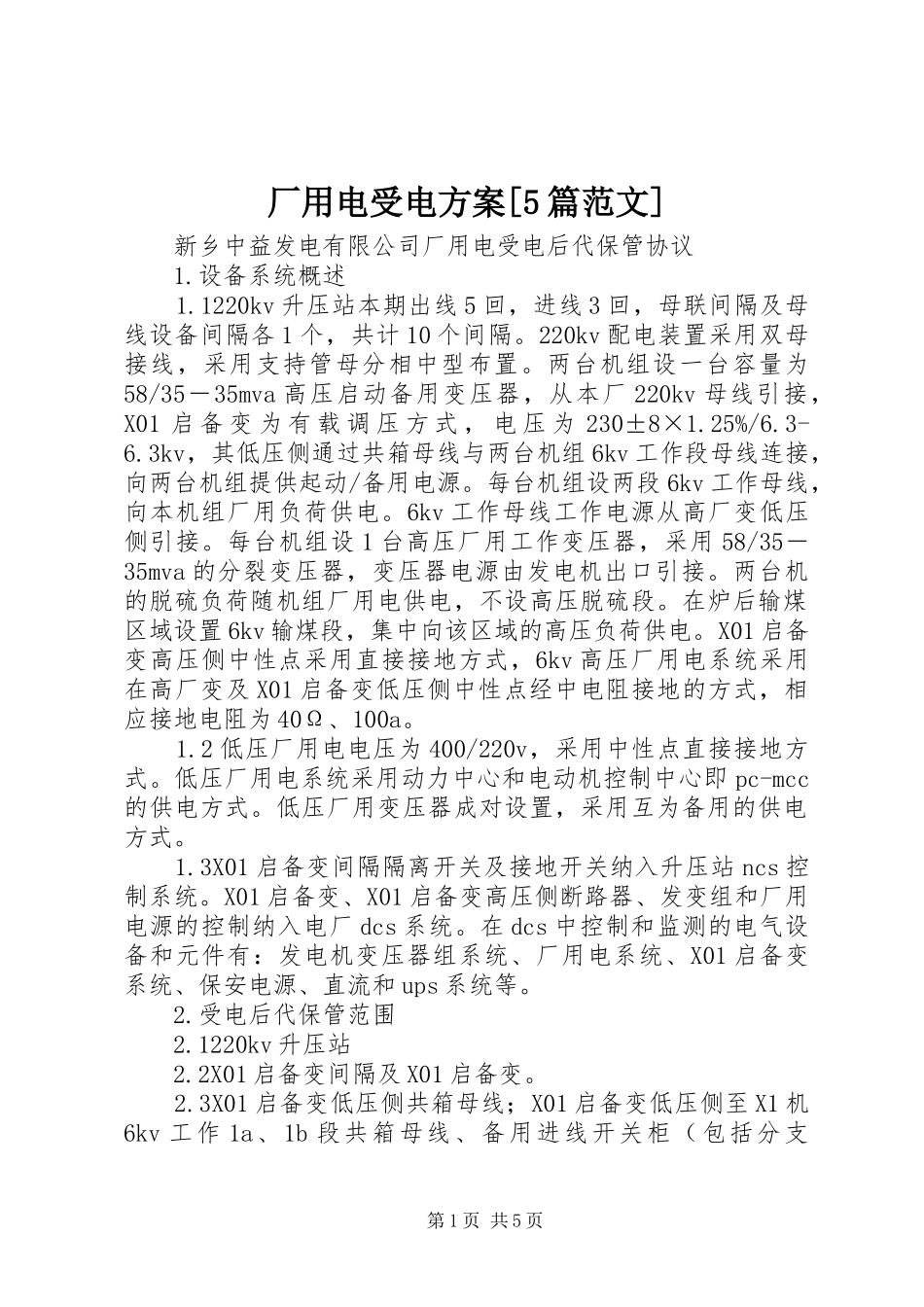

厂用电受电实施方案[5篇范文] _第1页
1/5

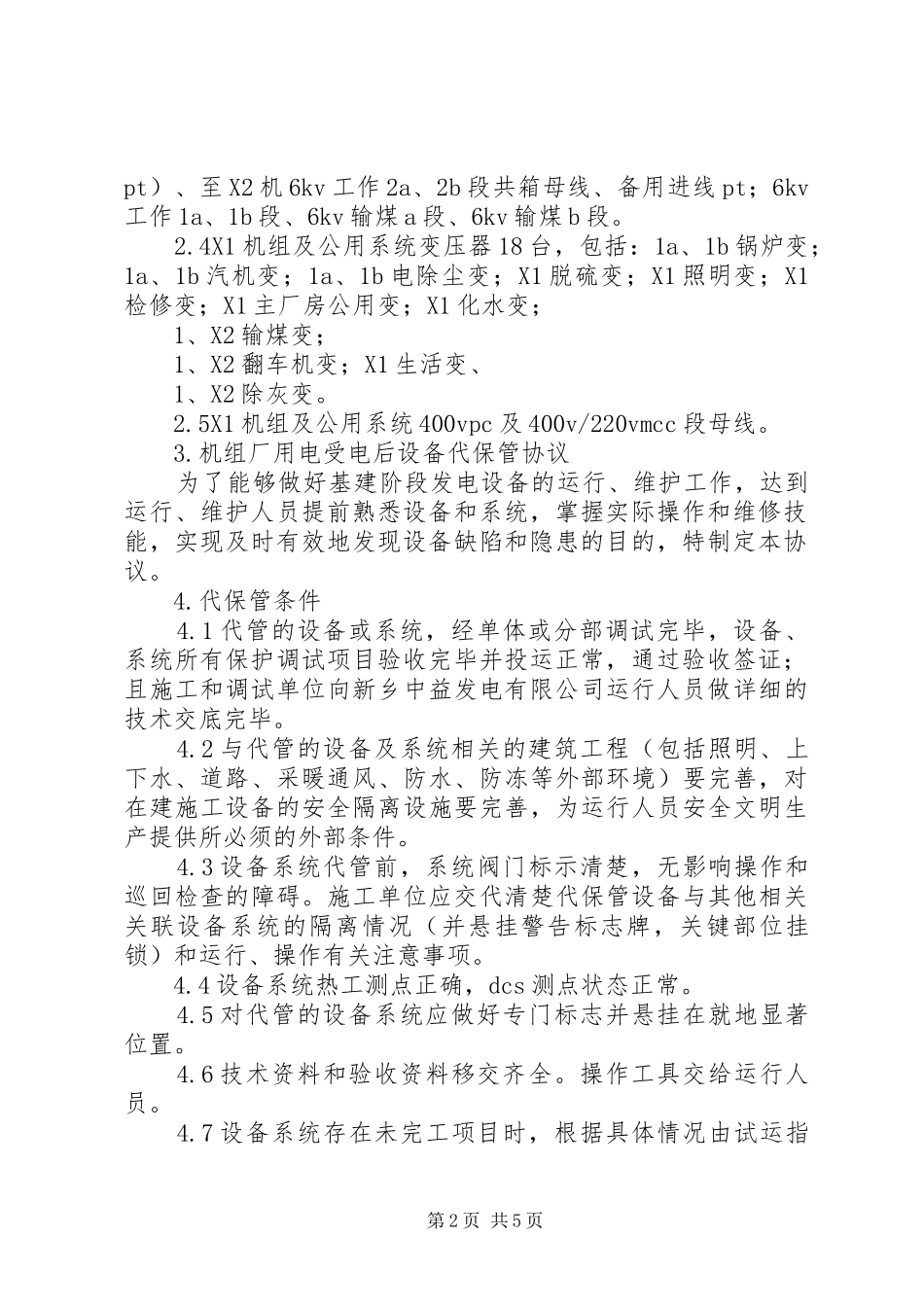

厂用电受电实施方案[5篇范文] _第2页
2/5

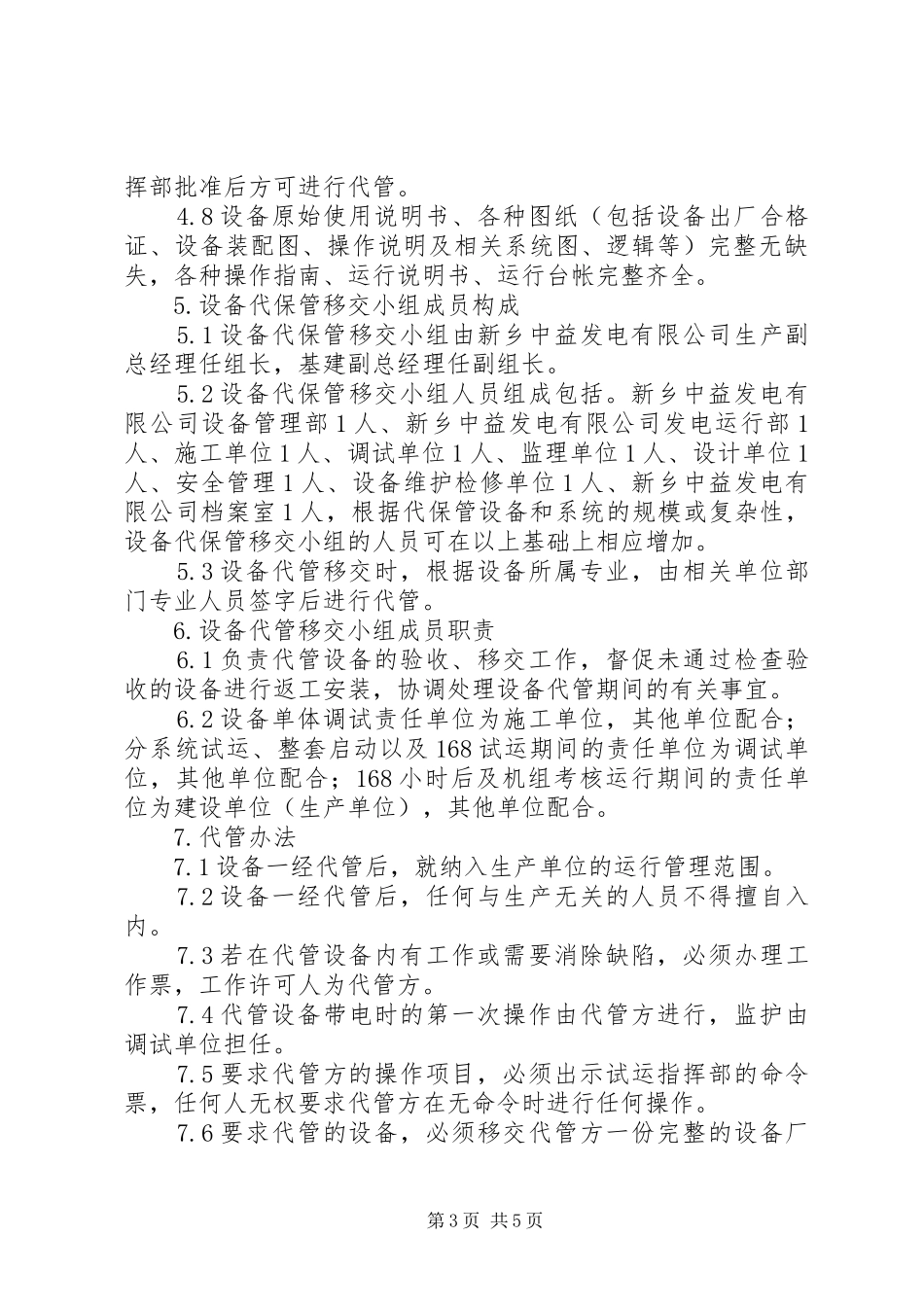

厂用电受电实施方案[5篇范文] _第3页
3/5
厂用电受电方案[5篇范文]新乡中益发电有限公司厂用电受电后代保管协议1.设备系统概述1.1220kv升压站本期出线5回,进线3回,母联间隔及母线设备间隔各1个,共计10个间隔。220kv配电装置采用双母接线,采用支持管母分相中型布置。两台机组设一台容量为58/35-35mva高压启动备用变压器,从本厂220kv母线引接,X01启备变为有载调压方式,电压为230±8×1.25%/6.3-6.3kv,其低压侧通过共箱母线与两台机组6kv工作段母线连接,向两台机组提供起动/备用电源。每台机组设两段6kv工作母线,向本机组厂用负荷供电。6kv工作母线工作电源从高厂变低压侧引接。每台机组设1台高压厂用工作变压器,采用58/35-35mva的分裂变压器,变压器电源由发电机出口引接。两台机的脱硫负荷随机组厂用电供电,不设高压脱硫段。在炉后输煤区域设置6kv输煤段,集中向该区域的高压负荷供电。X01启备变高压侧中性点采用直接接地方式,6kv高压厂用电系统采用在高厂变及X01启备变低压侧中性点经中电阻接地的方式,相应接地电阻为40Ω、100a。1.2低压厂用电电压为400/220v,采用中性点直接接地方式。低压厂用电系统采用动力中心和电动机控制中心即pc-mcc的供电方式。低压厂用变压器成对设置,采用互为备用的供电方式。1.3X01启备变间隔隔离开关及接地开关纳入升压站ncs控制系统。X01启备变、X01启备变高压侧断路器、发变组和厂用电源的控制纳入电厂dcs系统。在dcs中控制和监测的电气设备和元件有:发电机变压器组系统、厂用电系统、X01启备变系统、保安电源、直流和ups系统等。2.受电后代保管范围2.1220kv升压站2.2X01启备变间隔及X01启备变。2.3X01启备变低压侧共箱母线;X01启备变低压侧至X1机6kv工作1a、1b段共箱母线、备用进线开关柜(包括分支第1页共5页pt)、至X2机6kv工作2a、2b段共箱母线、备用进线pt;6kv工作1a、1b段、6kv输煤a段、6kv输煤b段。2.4X1机组及公用系统变压器18台,包括:1a、1b锅炉变;1a、1b汽机变;1a、1b电除尘变;X1脱硫变;X1照明变;X1检修变;X1主厂房公用变;X1化水变;1、X2输煤变;1、X2翻车机变;X1生活变、1、X2除灰变。2.5X1机组及公用系统400vpc及400v/220vmcc段母线。3.机组厂用电受电后设备代保管协议为了能够做好基建阶段发电设备的运行、维护工作,达到运行、维护人员提前熟悉设备和系统,掌握实际操作和维修技能,实现及时有效地发现设备缺陷和隐患的目的,特制定本协议。4.代保管条件4.1代管的设备或系统,经单体或分部调试完毕,设备、系统所有保护调试项目验收完毕并投运正常,通过验收签证;且施工和调试单位向新乡中益发电有限公司运行人员做详细的技术交底完毕。4.2与代管的设备及系统相关的建筑工程(包括照明、上下水、道路、采暖通风、防水、防冻等外部环境)要完善,对在建施工设备的安全隔离设施要完善,为运行人员安全文明生产提供所必须的外部条件。4.3设备系统代管前,系统阀门标示清楚,无影响操作和巡回检查的障碍。施工单位应交代清楚代保管设备与其他相关关联设备系统的隔离情况(并悬挂警告标志牌,关键部位挂锁)和运行、操作有关注意事项。4.4设备系统热工测点正确,dcs测点状态正常。4.5对代管的设备系统应做好专门标志并悬挂在就地显著位置。4.6技术资料和验收资料移交齐全。操作工具交给运行人员。4.7设备系统存在未完工项目时,根据具体情况由试运指第2页共5页挥部批准后方可进行代管。4.8设备原始使用说明书、各种图纸(包括设备出厂合格证、设备装配图、操作说明及相关系统图、逻辑等)完整无缺失,各种操作指南、运行说明书、运行台帐完整齐全。5.设备代保管移交小组成员构成5.1设备代保管移交小组由新乡中益发电有限公司生产副总经理任组长,基建副总经理任副组长。5.2设备代保管移交小组人员组成包括。新乡中益发电有限公司设备管理部1人、新乡中益发电有限公司发电运行部1人、施工单位1人、调试单位1人、监理单位1人、设计单位1人、安全管理1人、设备维护检修单位1人、新乡中益发电有限公司档案室1人,根据代保管设备和系统的规模或复杂性,设备代保管移交小组的人员可在以上基础上相应增加。5.3设备代管移交时,根据设备所属专业,由相关单...
