主变基础、架构及母线桥基础施工措施(内容)VIP免费

主变基础、架构及母线桥基础施工措施(内容)_第1页
1/14
主变基础、架构及母线桥基础施工措施(内容)_第2页
2/14
主变基础、架构及母线桥基础施工措施(内容)_第3页
3/14

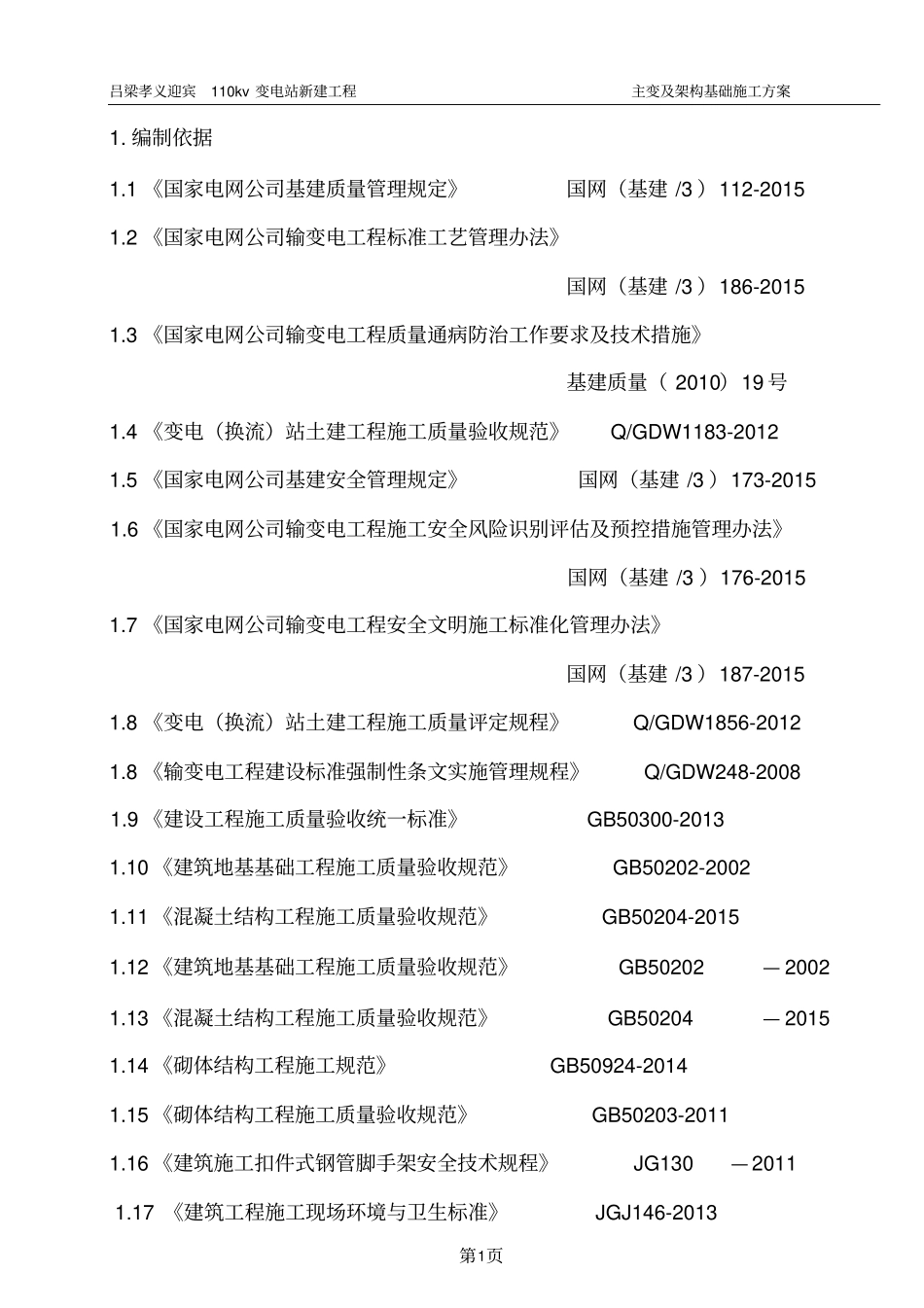

吕梁孝义迎宾110kv变电站新建工程主变及架构基础施工方案第1页1.编制依据1.1《国家电网公司基建质量管理规定》国网(基建/3)112-20151.2《国家电网公司输变电工程标准工艺管理办法》国网(基建/3)186-20151.3《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量(2010)19号1.4《变电(换流)站土建工程施工质量验收规范》Q/GDW1183-20121.5《国家电网公司基建安全管理规定》国网(基建/3)173-20151.6《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网(基建/3)176-20151.7《国家电网公司输变电工程安全文明施工标准化管理办法》国网(基建/3)187-20151.8《变电(换流)站土建工程施工质量评定规程》Q/GDW1856-20121.8《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-20081.9《建设工程施工质量验收统一标准》GB50300-20131.10《建筑地基基础工程施工质量验收规范》GB50202-20021.11《混凝土结构工程施工质量验收规范》GB50204-20151.12《建筑地基基础工程施工质量验收规范》GB50202—20021.13《混凝土结构工程施工质量验收规范》GB50204—20151.14《砌体结构工程施工规范》GB50924-20141.15《砌体结构工程施工质量验收规范》GB50203-20111.16《建筑施工扣件式钢管脚手架安全技术规程》JG130—20111.17《建筑工程施工现场环境与卫生标准》JGJ146-2013吕梁孝义迎宾110kv变电站新建工程主变及架构基础施工方案第2页1.18《施工现场临时用电安全技术规程》JGJ46-20121.19项目部编制的《临时用电施工组织设计》1.20《主变及主变架构基础部分》图纸BS15002S-T03032.项目工程概况主变、架构及母线基础包括主变基础2座(平面尺寸为5.04m*3.9m,埋深1.7m)、主变架构基础5基(尺寸为2.6m*2.6m,埋深1.8m)、主变中性点支架基础2基(尺寸为1.0m*1.0m,基底标高为-1.6m)、主变中性点支架基础4基(尺寸为1.0m*1.0m,基底标高为埋深1.8m)、母线桥支柱基础4基(尺寸为1.0m*1.0m,埋深1.8m)、主变防火墙基础座(尺寸为2.0m*10.5,埋深2.1m)、检修电源箱基础1座、主变本体智能控制柜2座,场地设计标高±0.000相当于设计标高748.3,混凝土为C25、C30。3.项目施工进度计划:本工程计划2016年04月01日开工,计划工期40天。4.作业准备工作及条件4.1作业人力计划负责人1人质检员1人测量工2人技术员1人安全员2人砼工3人施工员1人木工6人电工1人钢筋工5人壮工5人焊工2人瓦工5人4.2作业物资、机具计划交流电焊机1台振动器3台自卸汽车3辆振动棒(4m)2根塑料布200m2砂浆搅拌机1台吕梁孝义迎宾110kv变电站新建工程主变及架构基础施工方案第3页振动棒(8m)3根装载机1台自卸三轮车1辆竹胶板500m2钢筋加工机械1套8#铅丝500kg蛙式打夯机1台木工加工机械1套切割机1台10#铅丝0.5T垫块300块绝缘手套5付4.3仪器规格及数量J2经纬仪1台DS-3水准仪1台5m塔尺1把50m钢盘尺1把0.5kg线坠3个5m盒尺5把4.4作业环境的要求4.4.1为了满足施工现场夜间照明及施工需要在站区东侧设置1000w探照灯作为现场照明,施工电源在南侧围墙处放二级盘一个。4.4.2施工现场平整、通畅能保证车辆和各种机械的进入。4.4.3施工材料能按提交计划日期到货,以满足施工质量及进度。4.4.4施工前认真熟悉图纸,图纸会审后再行施工。4.4.5施工前测量工根据厂区坐标进行测量放线,定位控制桩布设于稳固可靠的地方,必要时加设护栏维护。4.4.6施工用水、电源从现场供水及总电源盘接入工程施工现场。4.4.7钢筋、模板在专设加工场地加工配制,施工时随用随拉,按施工先后顺序进场。4.5作业前的准备4.5.1图纸已经会审,作业指导书已经审批。4.5.2所有特殊工种经培训合格并持证上岗。4.5.3施工前必须对参加作业人员进行施工程序、施工工艺、质量标准、施工危险因素和环境因素辩识等方面内容进行交底。所有施工人员必须进行三级教育、考试、体检合格后上岗。4.5.4施工适用的剂量器具,经计量部门检测合格,有检定证书且在有效期内。4.5.5施工用电源及水源接至施工作业区。4.5.6施工机械、机具进行检修,保证运转良好,易损易坏备件齐全。4.5.7施工场地进行平整,施工道路畅通。5.作业顺序及作业方法5.1作业顺...
