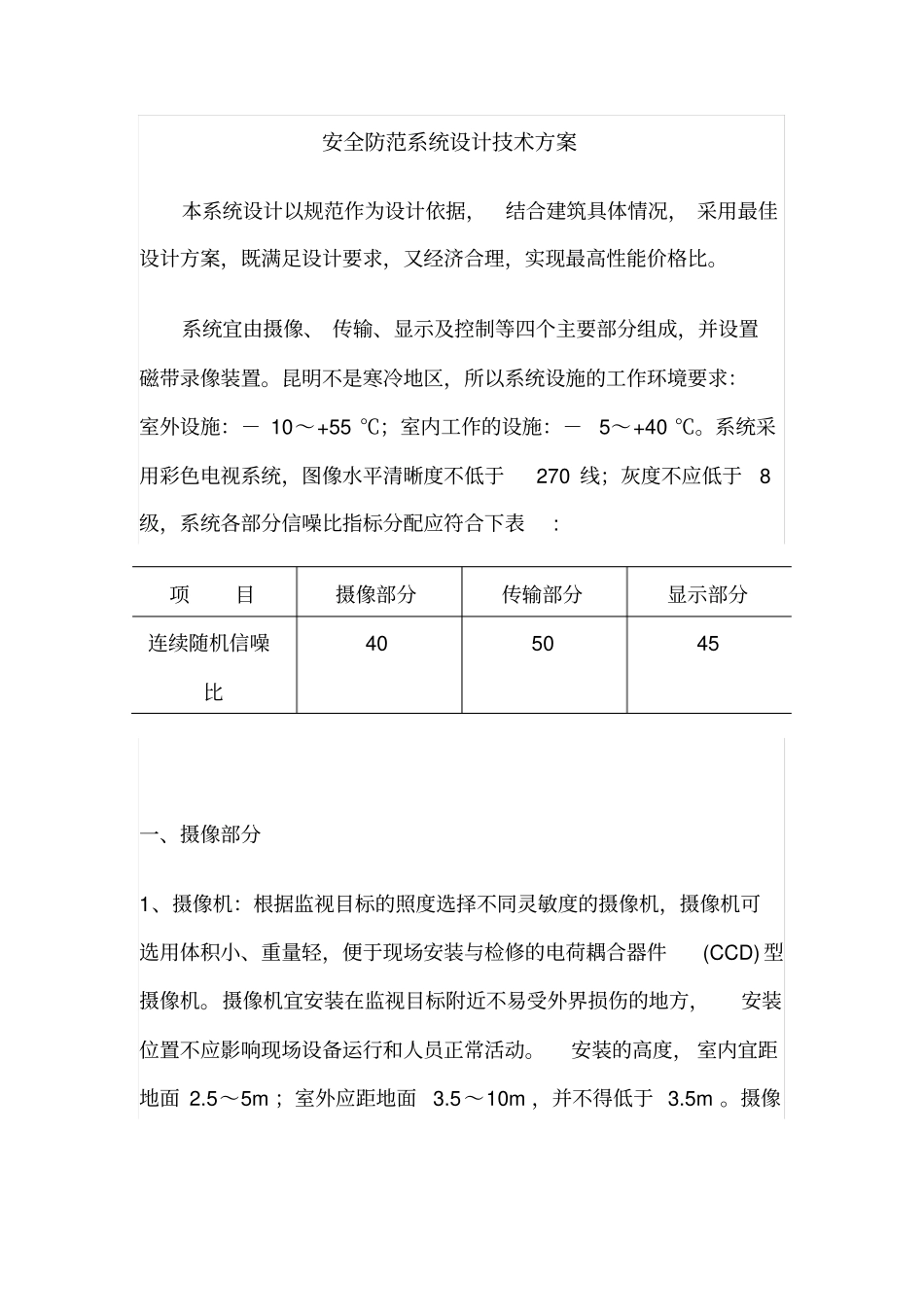

安全防范系统设计技术方案本系统设计以规范作为设计依据，结合建筑具体情况，采用最佳设计方案，既满足设计要求，又经济合理，实现最高性能价格比。系统宜由摄像、传输、显示及控制等四个主要部分组成，并设置磁带录像装置。昆明不是寒冷地区，所以系统设施的工作环境要求：室外设施：－10～+55℃；室内工作的设施：－5～+40℃。系统采用彩色电视系统，图像水平清晰度不低于270线；灰度不应低于8级，系统各部分信噪比指标分配应符合下表:项目摄像部分传输部分显示部分连续随机信噪比405045一、摄像部分1、摄像机：根据监视目标的照度选择不同灵敏度的摄像机，摄像机可选用体积小、重量轻，便于现场安装与检修的电荷耦合器件(CCD)型摄像机。摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装的高度，室内宜距地面2.5～5m；室外应距地面3.5～10m，并不得低于3.5m。摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。2、镜头：监视目标的最低环境照度应高于摄像机最低照度的10倍。对于地下停车场等视距视角较大的场所，选用广角镜头；而地下室出口需要改变监视目标的观察视角或视角范围较大，选用变焦距镜头。在监控范围宽阔的区域，设置云台，云台安装应保持水平。3、防护套：根据工作环境选配相应的摄像机防护套，防护套可根据需要设置调温控制系统和遥控雨刷等。二、传输部分1、传输方式：传输距离较近，可采用同轴电缆传输视频基带信号的视频传输方式；传输距离较远，监视点分布范围广，或需进电缆电视网时，采用同轴电缆传输射频调制信号的射频传输方式。系统的控制信号可采用多芯线直接传输或将遥控信号进行数字编码用电(光)缆进行传输。2、线路防护要求：解码箱、光部件在室外使用时，应具有良好的密闭防水结构。光缆接头应设接头护套，并应采取防水、防潮、防腐蚀措施。传输路线应满足避开恶劣环境条件或易使管线损伤的地段，与其它管线等障碍物不宜交叉跨越等要求。当采用通信管道(含隧道、槽道)敷设时，不宜与通信电缆共管孔；当室外传输路线采用通信管道(含隧道、槽道)敷设时，不宜与通信电缆共管孔。3、敷设方式：在易受外界损伤、线路路由上、其它管线和障碍物较多、易受电磁干扰或易燃易爆等危险场所的路线采用明敷。在要求管线隐蔽或新建的建筑物内可用暗管敷设方式。三、监控室：1、监控室的选址应满足以下要求：设置在环境噪声较小的场所；监控室的使用面积应根据设备容量确定，宜为12～50m2；监控室的地面应光滑、平整、不起尘。门的宽度不应小于0.9m，高度不应小于2.1m；监控室内的温度宜为16～30℃，相对湿度宜为30%～75％。2、监控室内设置要求：监控室内的电缆、控制线的敷设宜设置地槽；根据机柜、控制台、等设备的相应位置，应设置电缆槽和进线孔，槽的高度和宽度应满足敷设电缆的容量和电缆弯曲半径的要求；监控室内设备的排列，应便于维护与操作，并应满足安全、消防的规定要求。3、监控室内设备：a、电视墙：壁挂式电视墙要设支架固定，当电视墙落地式设置时，应保持竖直，垂直度偏差不大于1/1000,；多个电视墙并排时应保持平行于同一水平线上，并紧密设置，两个机架之间的间隙不得大于2mm，各个面板在同一平面上，前后偏差不大于2mm。b、控制台：控制台安装垂直，台面平整，台内设备接触灵敏，安装牢固，其内部接线无扭曲、脱落等现象。c、监视器：监视器安装在控制台或者电视墙上，保持其屏幕不受外来光线直射，当无法避免外来管线时，设置遮光罩。d、其他设备（矩阵主机、录像机、画面分割器、控制键盘等）应暴露在控制台外，以便操作。这就像我们身处喧嚣的闹市，却在渴望山清水秀的僻静之地。心若静，何处都是水云间，都是世外桃源，都是僻静之所，心若浮躁，不管你居所何处，都难宁静。其实，很多人惧怕喧嚣，却又怕极了孤独，人实在是矛盾的载体。然而，人的最高境界，就是孤独。受得了孤独，忍得了寂寞，扛得住压力，才能成为生活的强者，才不会因为生活的暗礁而失去对美好事物的追求。常常喜欢静坐，没有人打扰，一个人，也有一个人的宿醉。...
