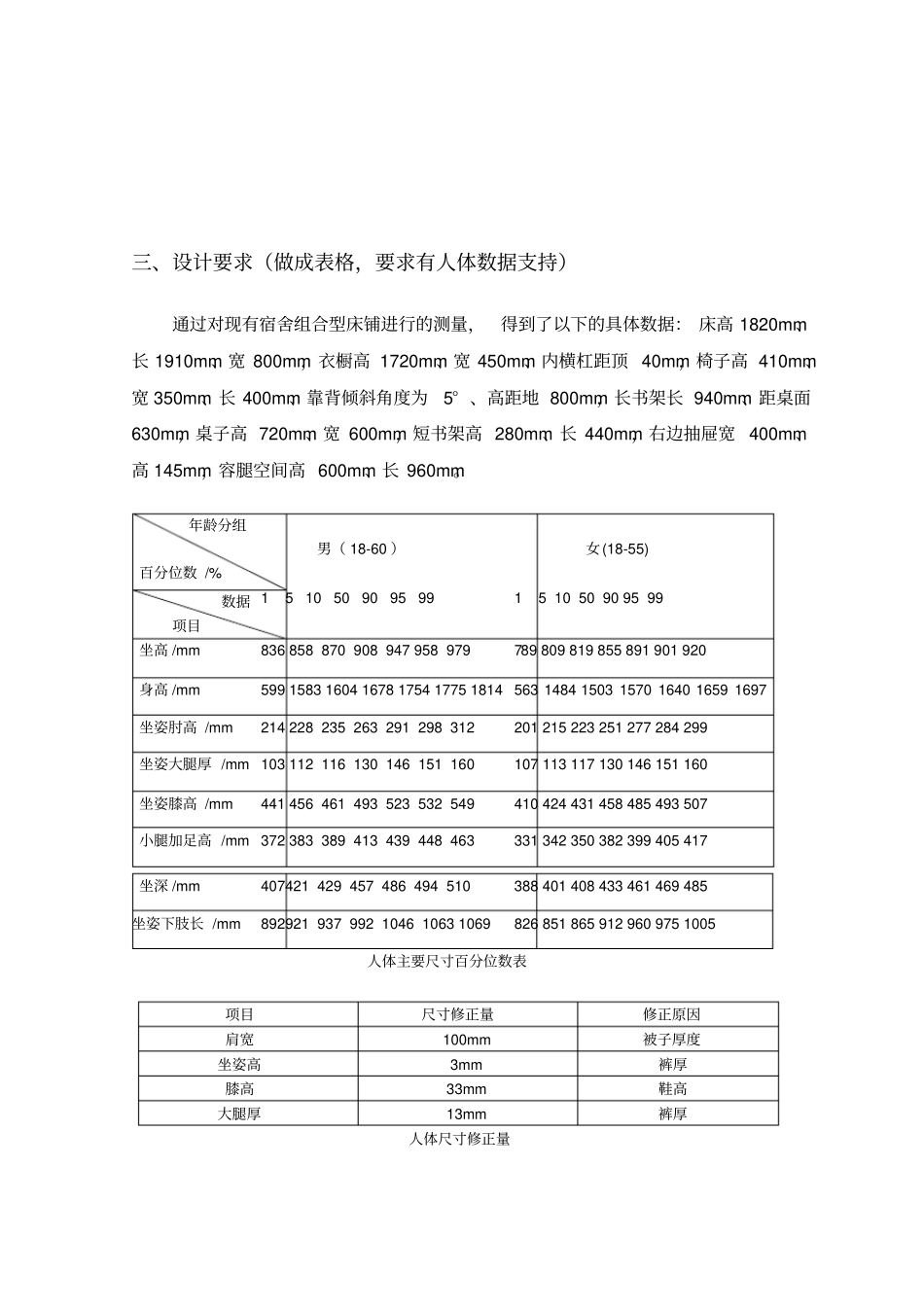

人机工程学课题设计学院：机械工程学院课题名称：大学生宿舍学习用桌椅设计专业年级：机国际13-1姓名：朱子棋班级学号：201315030144指导教师：刘华伟二零一五年十二月一日大学生宿舍学习用桌椅设计一设计说明随着经济的发展，科技的进步。尤其在21世纪的今天，几乎所以的院校都实现了现代化的学生公寓，这给学生创造了优越的学习和生活条件。但在另一方面，由于设计尺寸不合理、人机不协调、人机环境中颜色不调配等因素，给学生在生理和心理上带来了很多的负面影响。比如驼背、近视、压力加大、心烦意乱。虽然在时间阶段上来说这不完全是在大学阶段造成的，但也不可忽略在大学学习期间由于学习、生活环境不适而造成的负面影响。针对上述出现的一些问题，本次安全人机工程课程设计将在参阅相关资料、进行实地测量的基础上，分析与评价学生与组合柜及周围环境这一系统中的安全人机界面的协调关系。并以安全、健康、协调舒适为目标，针对相关问题提出建议和相关改进设计措施。二调研与分析作业台高度的问题分析。因为在本产品设计中只需要采用一个人体百分位作为尺寸的上限值和下限值的依据，对于书桌的高度设计，应该采用大尺寸设计。坐膝高的第九十九百分位数为549mm，根据数据可知，坐膝高功能修正量为33mm，根据公式1可以计算出，书桌最小功能尺寸为582mm，现有的书桌设计为750mm，根据人机工程学的坐姿工作台的设计，以及人体百分位数的选择，750mm大于人体坐姿的第九十九百分位数，即满足百分之九十九的人使用，还预留了一定的心理修正量。所以符合了人机工程学的设计原则。凳子的问题分析。凳子设计太平，会产生身体向前滑动，凳子设计也不符合人机工程学臀部受力的分析，导致在使用过程中对于身体健康影响较大。没有靠背，不能完全贴合人的脊椎，让使用时候造成不舒适感觉。三、设计要求（做成表格，要求有人体数据支持）通过对现有宿舍组合型床铺进行的测量，得到了以下的具体数据：床高1820mm、长1910mm、宽800mm，衣橱高1720mm、宽450mm、内横杠距顶40mm，椅子高410mm、宽350mm、长400mm、靠背倾斜角度为5°、高距地800mm，长书架长940mm、距桌面630mm，桌子高720mm、宽600mm，短书架高280mm、长440mm，右边抽屉宽400mm、高145mm，容腿空间高600mm、长960mm。年龄分组百分位数/%男（18-60）151050909599女(18-55)151050909599数据项目坐高/mm836858870908947958979789809819855891901920身高/mm599158316041678175417751814563148415031570164016591697坐姿肘高/mm214228235263291298312201215223251277284299坐姿大腿厚/mm103112116130146151160107113117130146151160坐姿膝高/mm441456461493523532549410424431458485493507小腿加足高/mm372383389413439448463331342350382399405417人体主要尺寸百分位数表人体尺寸修正量坐深/mm407421429457486494510388401408433461469485坐姿下肢长/mm8929219379921046106310698268518659129609751005项目尺寸修正量修正原因肩宽100mm被子厚度坐姿高3mm裤厚膝高33mm鞋高大腿厚13mm裤厚四、设计方案1、方案比较方案一:方案草图一这种方案是我们学校宿舍椅子的模型。它是木制的，比较笨重，而且移动不方便，坐久了还会产生不适感。方案二:方案草图二这种方案是有两个优点。其一，底部采用滑轮设计，能够自由移动，灵活性高。其二，采用升降设计，针对不同的用户能够确定不同的高度。最终方案草图如下:最终方案草图这个方案结合了前面的优点，本着人机工程学的目的，设计让用户舒适的产品。我认为这个方案是比较成功的。原因如下：1.本产品经过了大量的数据测量，并查阅了相关数据，符合人际工程学要求。2.本产品设计了靠背和扶手，如果用户累了时可以靠后休息，把手放在扶手上。3.本产品底部设计了滑轮，有很大的灵活性，能随处移动，也放便用户活动。4..本产品能够在一定范围内升降高度，以迎合用户的喜好。5.椅子可以旋转，坐垫柔软，靠背有符合人机的倾斜度。桌子的设计方案方案一:方案草图一这个方案是目前市场上最基本的方案，可以把电脑摆放在桌上，鼠标跟键盘放在桌下面的可以伸缩的小桌面。总的来说，这种放案满足了大学生使用...
