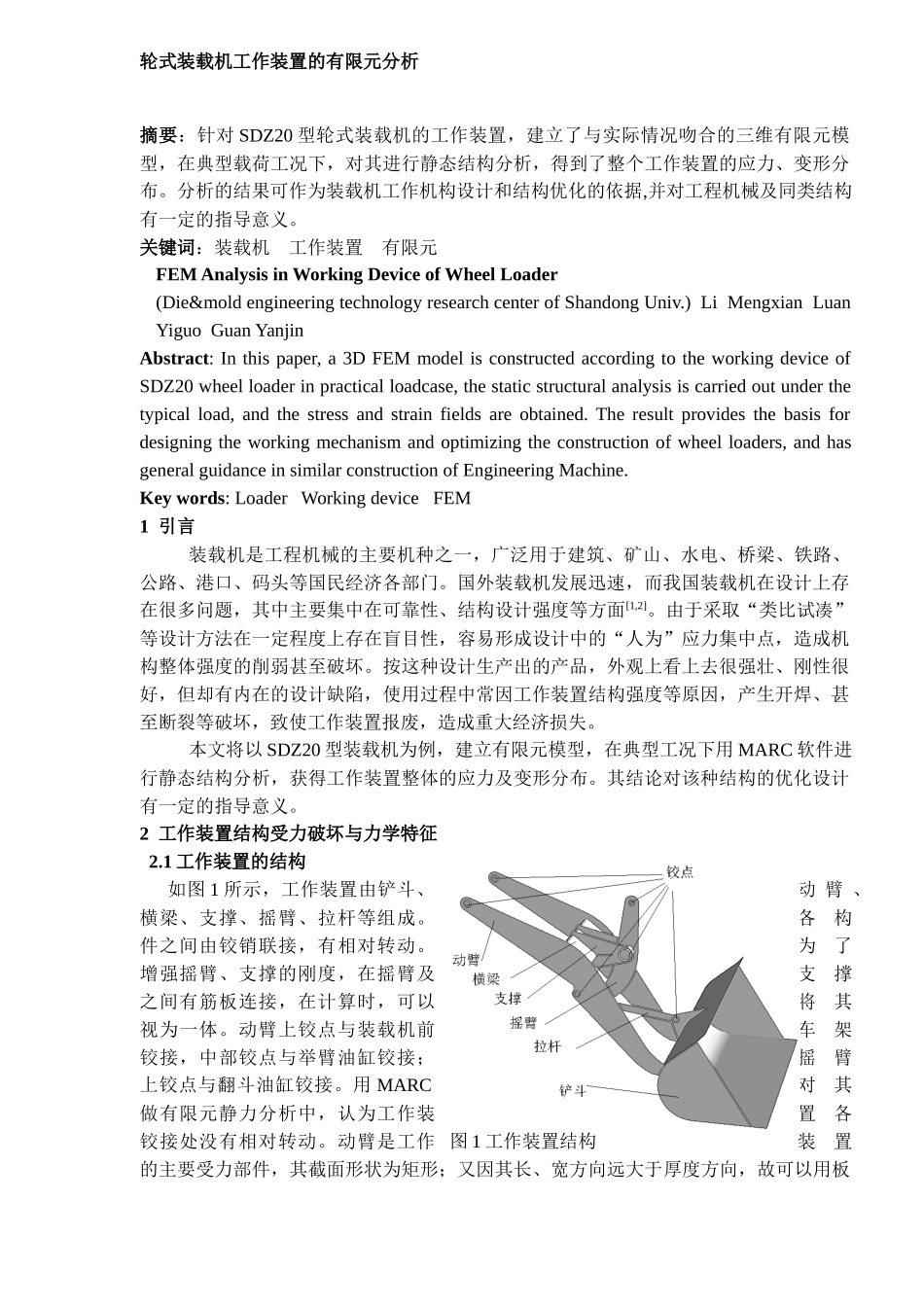

轮式装载机工作装置的有限元分析摘要：针对SDZ20型轮式装载机的工作装置，建立了与实际情况吻合的三维有限元模型，在典型载荷工况下，对其进行静态结构分析，得到了整个工作装置的应力、变形分布。分析的结果可作为装载机工作机构设计和结构优化的依据,并对工程机械及同类结构有一定的指导意义。关键词：装载机工作装置有限元FEMAnalysisinWorkingDeviceofWheelLoader(Die&moldengineeringtechnologyresearchcenterofShandongUniv.)LiMengxianLuanYiguoGuanYanjinAbstract:Inthispaper,a3DFEMmodelisconstructedaccordingtotheworkingdeviceofSDZ20wheelloaderinpracticalloadcase,thestaticstructuralanalysisiscarriedoutunderthetypicalload,andthestressandstrainfieldsareobtained.Theresultprovidesthebasisfordesigningtheworkingmechanismandoptimizingtheconstructionofwheelloaders,andhasgeneralguidanceinsimilarconstructionofEngineeringMachine.Keywords:LoaderWorkingdeviceFEM1引言装载机是工程机械的主要机种之一，广泛用于建筑、矿山、水电、桥梁、铁路、公路、港口、码头等国民经济各部门。国外装载机发展迅速，而我国装载机在设计上存在很多问题，其中主要集中在可靠性、结构设计强度等方面[1,2]。由于采取“类比试凑”等设计方法在一定程度上存在盲目性，容易形成设计中的“人为”应力集中点，造成机构整体强度的削弱甚至破坏。按这种设计生产出的产品，外观上看上去很强壮、刚性很好，但却有内在的设计缺陷，使用过程中常因工作装置结构强度等原因，产生开焊、甚至断裂等破坏，致使工作装置报废，造成重大经济损失。本文将以SDZ20型装载机为例，建立有限元模型，在典型工况下用MARC软件进行静态结构分析，获得工作装置整体的应力及变形分布。其结论对该种结构的优化设计有一定的指导意义。2工作装置结构受力破坏与力学特征2.1工作装置的结构如图1所示，工作装置由铲斗、动臂、横梁、支撑、摇臂、拉杆等组成。各构件之间由铰销联接，有相对转动。为了增强摇臂、支撑的刚度，在摇臂及支撑之间有筋板连接，在计算时，可以将其视为一体。动臂上铰点与装载机前车架铰接，中部铰点与举臂油缸铰接；摇臂上铰点与翻斗油缸铰接。用MARC对其做有限元静力分析中，认为工作装置各铰接处没有相对转动。动臂是工作装置的主要受力部件，其截面形状为矩形；又因其长、宽方向远大于厚度方向，故可以用板图1工作装置结构壳元对动臂进行离散。横梁截面为箱形，为焊接结构。摇臂和支撑也是焊接结构，其焊接板的截面均为矩形。考虑各构件的厚度远小于其它两个方向的厚度，可以认为均为板类零件。2.2结构受力与破坏特征装载机整体结构为对称结构。分析装载机插入、铲起、举升、卸载等的作业过程可知，装载机载初铲时，工作装置受力最大。在整个工作过程中受到的外界载荷为不变载荷，主要是物料的重量以及机构自重。由于物料种类和作业的条件不同，装载机工作时铲斗切削刃并非均匀受载，一般可以简化为两种极端情况：（1）认为载荷沿切削刃均匀分布，并以作用在铲斗切削刃中点的集中载荷来代替均布载荷，称其为对称受载情况；（2）非对称受载情况，由于铲斗偏铲、料堆密集情况不均，使载荷偏于铲斗一侧，通常将其简化为集中载荷作用在铲斗最边缘的斗齿上。这两种处理方法都是偏于安全的。当结构受力超过其极限载荷，材料发生塑性变形直至开裂（焊接部位）或断裂。3有限元模型的建立及边界条件工作装置作为装载机的主要工作部件，强度和刚度必须有充分的保证。根据工作装置的结构特征，建立起与其对应的有限元模型。3.1单元类型的选取有限元网格划分工作装置的各板厚度均匀，且长宽相比较小的多。根据经典薄壳理论假设，厚度小于中面轮廓尺寸1/5的为薄板。因此可以采用空间板壳单元进行网格划分。考虑四边形单元比三角形单元具有更高的计算精度，而三角形单元比四边形单元更利于拟合过渡，所以采用四边形单元与三角形单元混合进行网格划分。有限元网格按照“均匀应力区粗划、应力梯度大的区域细划”的原则进行划分。按照给定尺寸自动划分后，对局部（如尖角和轴承孔等部位）进行细划...
