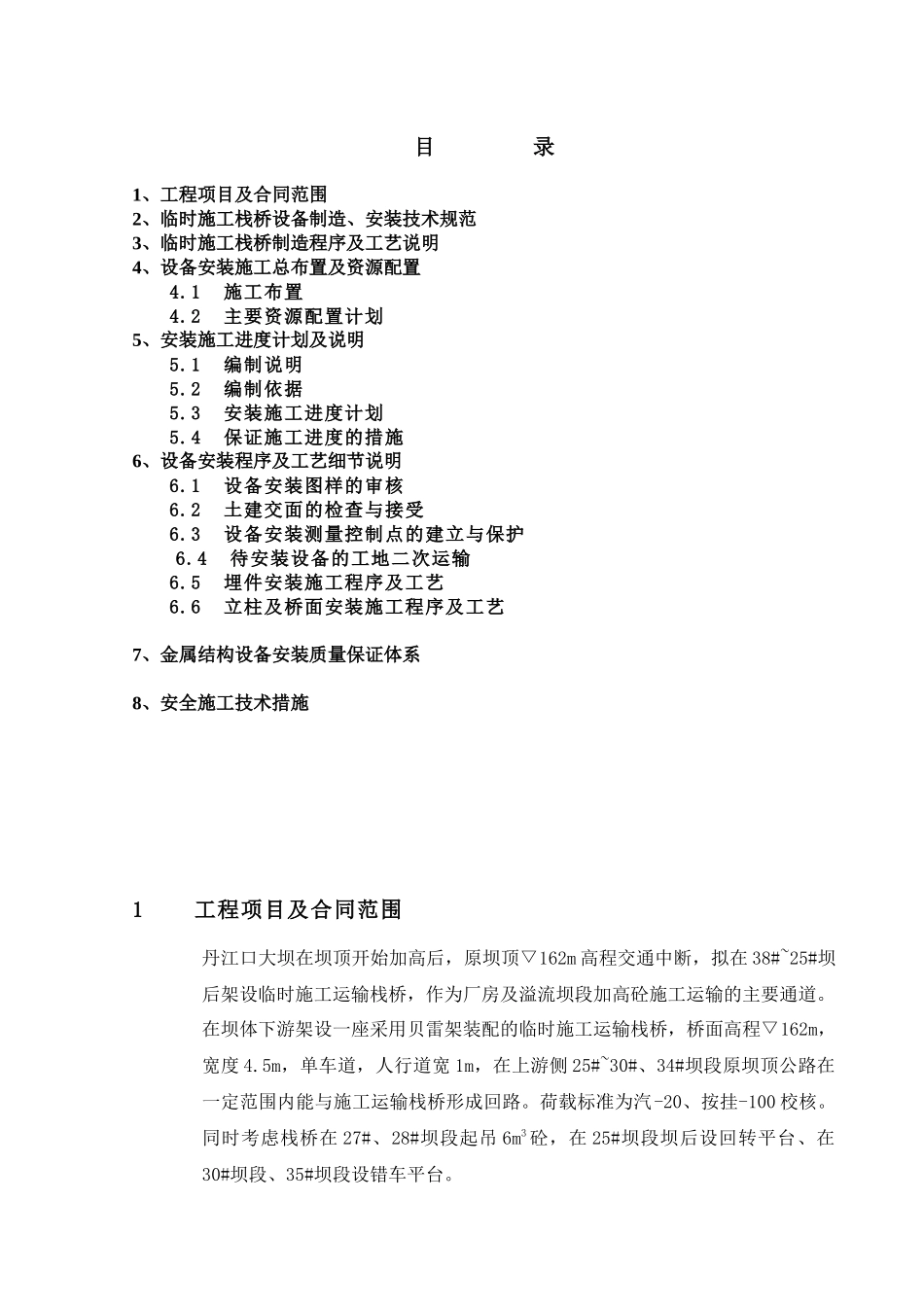

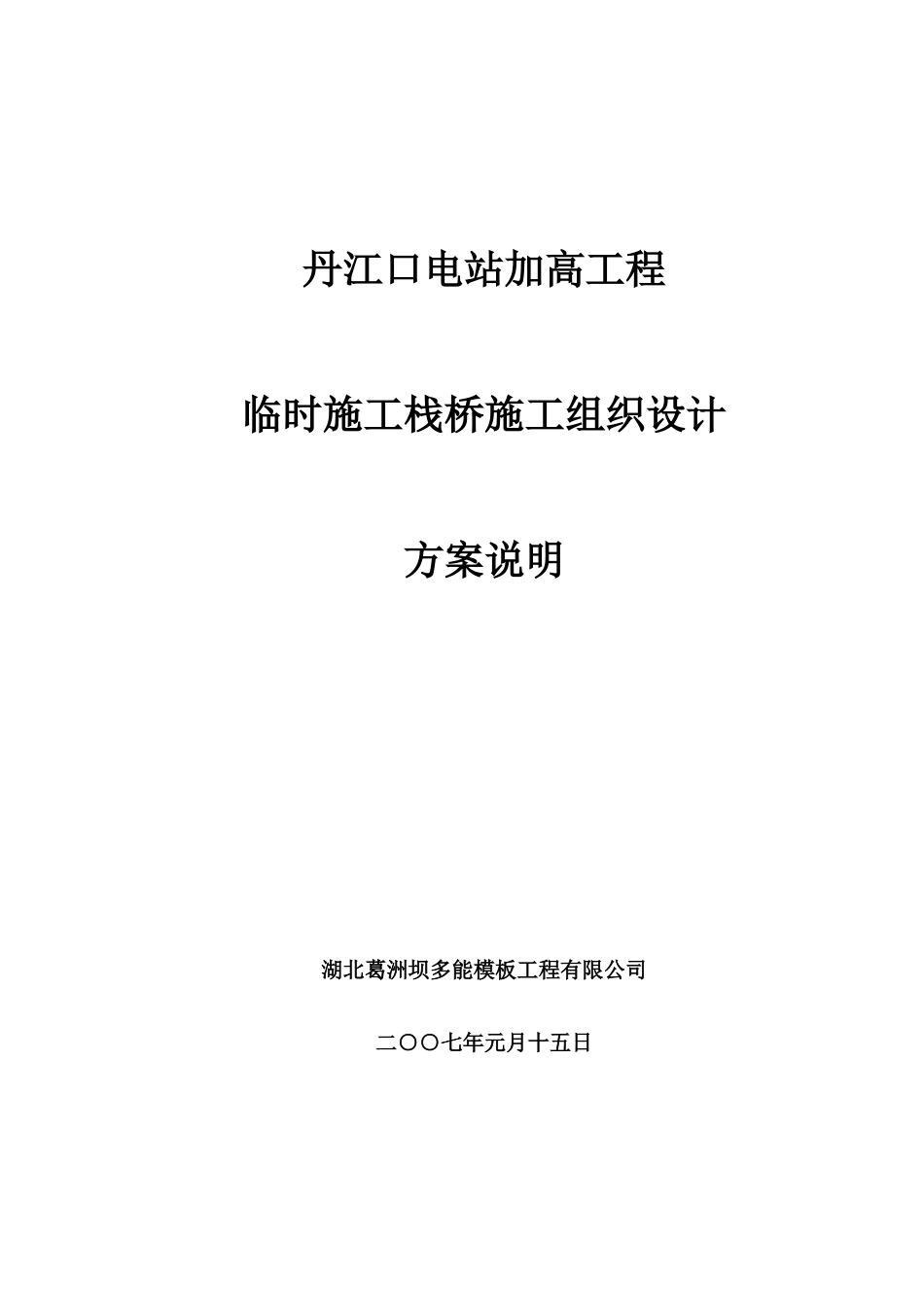

丹江口电站加高工程临时施工栈桥施工组织设计方案说明湖北葛洲坝多能模板工程有限公司二○○七年元月十五日目录1、工程项目及合同范围2、临时施工栈桥设备制造、安装技术规范3、临时施工栈桥制造程序及工艺说明4、设备安装施工总布置及资源配置4.1施工布置4.2主要资源配置计划5、安装施工进度计划及说明5.1编制说明5.2编制依据5.3安装施工进度计划5.4保证施工进度的措施6、设备安装程序及工艺细节说明6.1设备安装图样的审核6.2土建交面的检查与接受6.3设备安装测量控制点的建立与保护6.4待安装设备的工地二次运输6.5埋件安装施工程序及工艺6.6立柱及桥面安装施工程序及工艺7、金属结构设备安装质量保证体系8、安全施工技术措施1工程项目及合同范围丹江口大坝在坝顶开始加高后，原坝顶▽162m高程交通中断，拟在38#~25#坝后架设临时施工运输栈桥，作为厂房及溢流坝段加高砼施工运输的主要通道。在坝体下游架设一座采用贝雷架装配的临时施工运输栈桥，桥面高程▽162m，宽度4.5m，单车道，人行道宽1m，在上游侧25#~30#、34#坝段原坝顶公路在一定范围内能与施工运输栈桥形成回路。荷载标准为汽-20、按挂-100校核。同时考虑栈桥在27#、28#坝段起吊6m3砼，在25#坝段坝后设回转平台、在30#坝段、35#坝段设错车平台。合同范围包括：施工运输栈桥的设计、制作、加工、安装。栈桥基础部分预埋件制作施工，其它部分制作加工（包括放样、截料、拼装、焊接、成品矫正、除锈、刷防锈漆、起吊、上车、水平运输、卸车、堆码等工序）、安装（包括构件加固、翻身就位、按设计要求吊装、校正、焊接或螺栓固定、检验等工序）2临时施工栈桥设备制造、安装技术规范临时施工栈桥设备制造、安装技术规范除合同文件另有规定外，按下列规范执行。(1)《公路桥函设计通用规范》JTJ021-89(2)《铁路钢桥制造规范》TBJ10212-98(3)《钢结构设计规范》GB50017-2003(4)《钢结构工程施工及验收规范》GB50205-2001(5)《钢熔化焊接接头射线照相和质量分级》GB3323―87；(6)《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82―91；(7)《水工金属结构防腐蚀规范》SL105―95；(8)《起重设备安装工程施工及验收规范》GB50278―98；(9)《钢焊缝手工超声波探伤方法和探伤结果分析》GBl1345―89；(10)《涂装前钢材表面锈蚀等级和除锈等级》GB8923―88；(11)《涂漆通用技术条件》SDZ14；(12)《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB985―88；(13)《优质碳素结构钢技术要求》GB699；(14)《碳素结构钢》GB700；(15)《水工金属结构焊接通用技术条件》SL36―92；(16)《水工金属结构焊工考试规则》SL35―92；(17)《水利水电基本建设工程.单元工程质量等级评定标准.金属结构及启闭机械安装工程(试行)》SDJ249.52―88。3临时施工栈桥制造程序及工艺说明3.1施工运输栈桥制作（1）材料检验用于施工运输栈桥制造的材料必须符合图纸要求。材料入库前要检查材料的质量证明书、使用说明书或试验报告，并接受监理人的抽查。材料入库后要分类存放并标示其品种、规格和批号。材料入库存放主要防潮、防锈和防腐蚀。对容易产生变形的构件应采取恰当的方法支垫。焊材、涂装材料等材料应按使用说明书进行保管和存放、使用。（2）施工运输栈桥制造工艺流程：放样、号料、切割→矫正和成型→机加工→制孔→零、部件检查→组装→涂装编号→检查验收（3）钢材划线切割和坡口加工①下料前放样时充分考虑焊接余量及卷板时钢板的延伸率。钢管下料时，相贯线部分应用样板放样。②板件的下料采用半自动切割机切割，切割前应清除切割边缘50mm范围内的锈斑、油污等；气割后应清除熔渣和飞溅物等。坡口加工完毕后，应采取防锈措施。刨，铣加工的边缘应光洁，无台阶，加工表面应做妥善的保护以防撞伤和划伤。（4）矫正与成型①钢材下料后应进行矫正，冷矫正和冷弯曲的最小弯曲半径和最大弯曲矢高符合GB50205-95附录A的规定。冷压折弯的零、部件边缘应无裂纹。②钢材矫正后表面不应有明显的凹面和损伤，划痕深度不大于该钢材厚度负偏差值的1/2，且不大于0.5mm。钢材矫正后的允许偏差应符合GB50205-95表4.2.4的规定。③弯曲成型的零件，应采用...
