柜式七氟丙烷HFC-227ea气体灭火装置产品说明书(doc21)(1)VIP免费

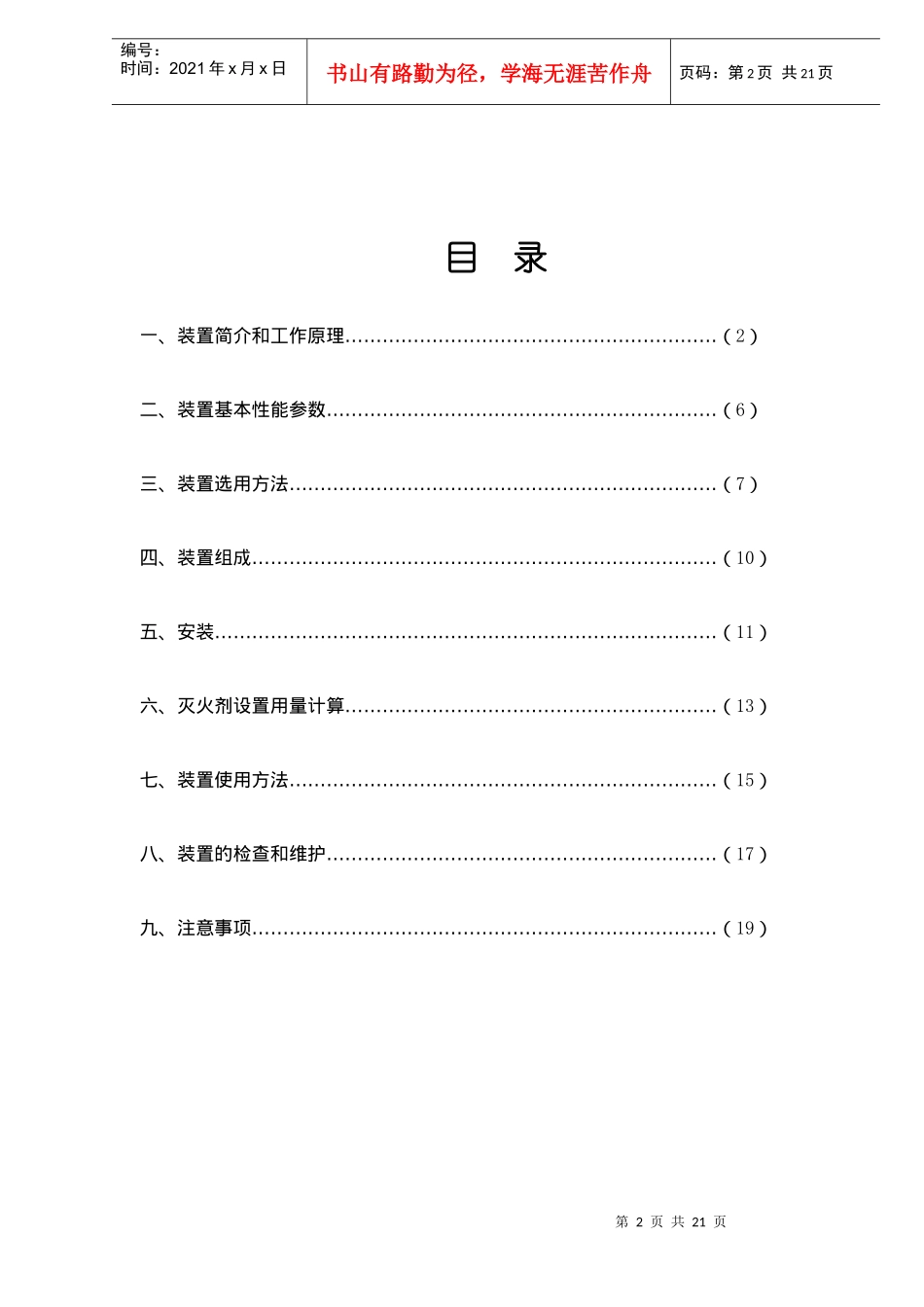

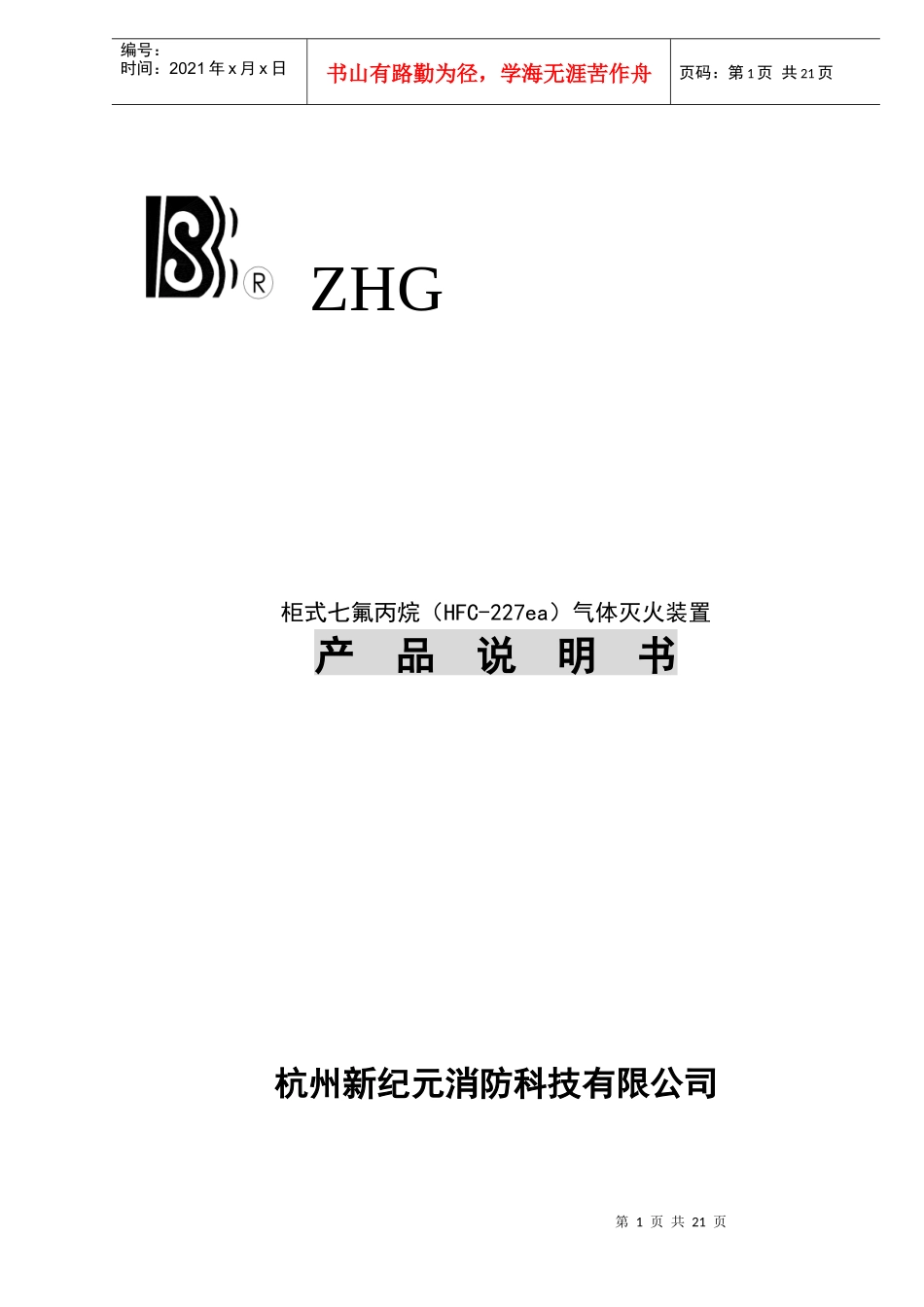

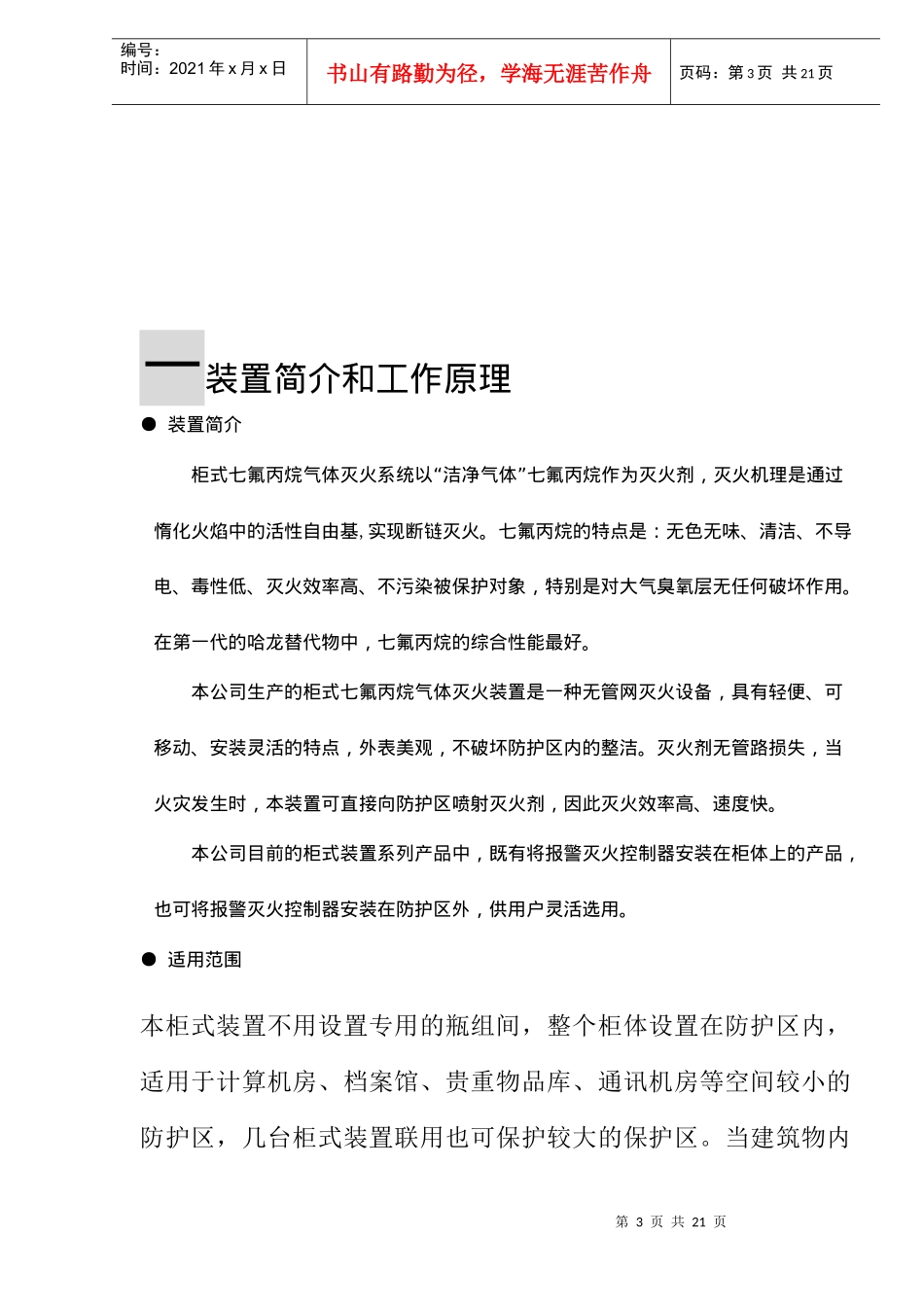

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页目录一、……………………………………………………装置简介和工作原理（2）二、………………………………………………………装置基本性能参数（6）三、……………………………………………………………装置选用方法（7）四、…………………………………………………………………装置组成（10）五、………………………………………………………………………安装（11）六、……………………………………………………灭火剂设置用量计算（13）七、……………………………………………………………装置使用方法（15）八、………………………………………………………装置的检查和维护（17）九、…………………………………………………………………注意事项（19）第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页一装置简介和工作原理●装置简介“”柜式七氟丙烷气体灭火系统以洁净气体七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中，七氟丙烷的综合性能最好。本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。各项指标均符合经国家固定灭火系统技术委员会审查的Q/HSB08-2001《柜式七氟丙烷(HFC—227ea)气体灭火装置》标准的要求。系统中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装置的可靠性。●柜式装置工作原理图见图1第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页1.紧急启停按钮2.放气指示灯3.光报警器4.声报警器5电气控制线路6.火灾探测器7.喷嘴8.信号反馈装置9.集流管10.灭火剂管路单向阀11.压力软管12.灭火剂容器阀13.机械应急启动把手14.柜体15.灭火剂储存容器16.启动管路17.启动装置18.报警灭火控制器图1柜式装置工作原理图第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页灭火装置动作程序图图2灭火装置动作控制程序图第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页二装置基本性能参数表1装置的基本参数装置设计工作压力2.5MPa装置最大工作压力（...
