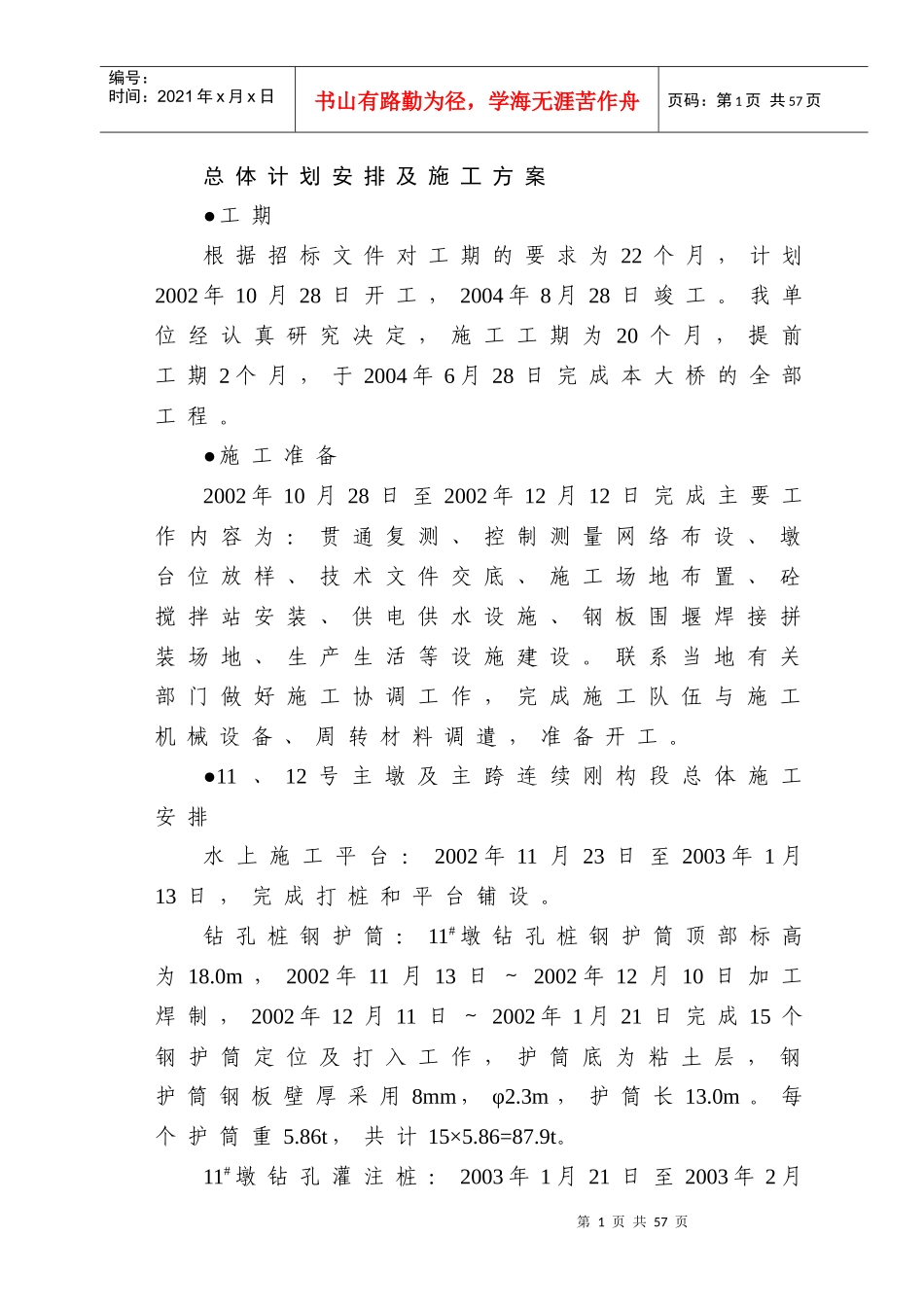

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页总体计划安排及施工方案●工期根据招标文件对工期的要求为22个月，计划2002年10月28日开工，2004年8月28日竣工。我单位经认真研究决定，施工工期为20个月，提前工期2个月，于2004年6月28日完成本大桥的全部工程。●施工准备2002年10月28日至2002年12月12日完成主要工作内容为：贯通复测、控制测量网络布设、墩台位放样、技术文件交底、施工场地布置、砼搅拌站安装、供电供水设施、钢板围堰焊接拼装场地、生产生活等设施建设。联系当地有关部门做好施工协调工作，完成施工队伍与施工机械设备、周转材料调遣，准备开工。●11、12号主墩及主跨连续刚构段总体施工安排水上施工平台：2002年11月23日至2003年1月13日，完成打桩和平台铺设。钻孔桩钢护筒：11#墩钻孔桩钢护筒顶部标高为18.0m，2002年11月13日～2002年12月10日加工焊制，2002年12月11日～2002年1月21日完成15个钢护筒定位及打入工作，护筒底为粘土层，钢护筒钢板壁厚采用8mm，φ2.3m，护筒长13.0m。每个护筒重5.86t，共计15×5.86=87.9t。11#墩钻孔灌注桩：2003年1月21日至2003年2月第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页28日用38天时间完成，拟安排5台钻机同时施钻，每台钻机完成3根钻孔桩的施工任务，平均12.5天完成1根钻孔桩施工。机型为GPF-2000，嵌岩2.5m采用φ2.0m牙轮钻具钻进。砼灌注用φ300mm导管，搅拌站供应砼，JPC6砼输送车运输，HB60D砼输送泵输送，钢筋笼和导管安装利用钻机门架或浮吊。每根钻孔灌注施工完毕，即拆除钢护筒。钻孔灌注桩全部结束后，拆除工作平台，准备钢围堰浮运下沉。12#墩钻孔桩先进行钢围堰下沉，随即进行钢护筒安装、施工钻孔桩。因此，拟安排在2003年3月1日开始施工，同时安排5台钻机继续施工，计划在一个月内完成钻孔桩施工，即在2003年3月1日开始埋设钢护筒，3月7日前将全部钢护筒埋设完毕。埋设方法为：采用浮箱上固定冲击钻，沿护筒埋设位置，开凿一条40cm宽，50cm深的环形槽口，安装钢护筒并用C20水下混凝土将护筒固定在岩面上，待混凝土强度达到后，即可开钻。12#墩钻孔桩施工：2003年3月7日至3月31日，利用11#墩施工结束的钻机，用24天完成12#墩钻孔桩施工，12#墩钻孔桩单桩长度为7m，因此安排每台钻机平均每8天完成1根桩。11#钢围堰：2003年2月8日开始拼装，3月20日下沉就位，用40天时间完成下沉工作。双层钢围堰钢板厚8mm，内外层间距1.0m，围堰高度第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页15m，顶标高18.5m，底标高6.5m（硬塑粘土层）。12#墩钢围堰：2002年11月1日至12月31日制作、试拼，2002年1月1日至2003年2月20日计划用51天时间安装下沉就位。双层钢围堰钢板厚8mm，内外层间距1.0m，围堰高度12m，顶标高18.5m，11#主墩承台及墩身：2003年3月25日前完成承台开挖、墩身、墩帽模型制作，承台模型采用高压竹胶板制作。2003年3月26日～4月30日完成承台及墩身砼浇注。砼由搅拌站提供，JQC6砼输送车运输，HB60D砼输送泵输送灌注。承台厚度4.0m，体积991.9m3，为防止水化热，在承台砼内设水循环系统。主跨11号墩身高24.0m，为实心薄壁柔性流线形墩柱共4个，砼体积为4×261.13=1044.5m3。承台砼浇注时预埋墩身钢筋，拟安排半幅二个墩身、立模一次浇注砼，故加工2套模型。12#主墩承台及墩身：2003年4月15日前完成承台开挖。2003年4月17日～5月18日完成承台及墩身砼浇注。0#块及箱梁T构悬浇：2003年5月19日～2004年1月31日共计257完成。其中0#、1#块立模、灌注35天时间，挂蓝安装调试15天，悬浇段共22段（2～23#块），左右幅前后半幅施工，平均每段施工天数8天，计176天。边跨现浇段共5段，采用刚性支架辅以临时支撑分段浇注。合拢段第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页两段，先合拢边跨，后合拢主跨，施工各15天，计30天，即悬浇挂篮设计8套，每半幅1套，合拢段利用挂篮浇注，挂篮设计承重（半幅）满足126.85t...
