湖北某电站施工组织设计方案VIP免费

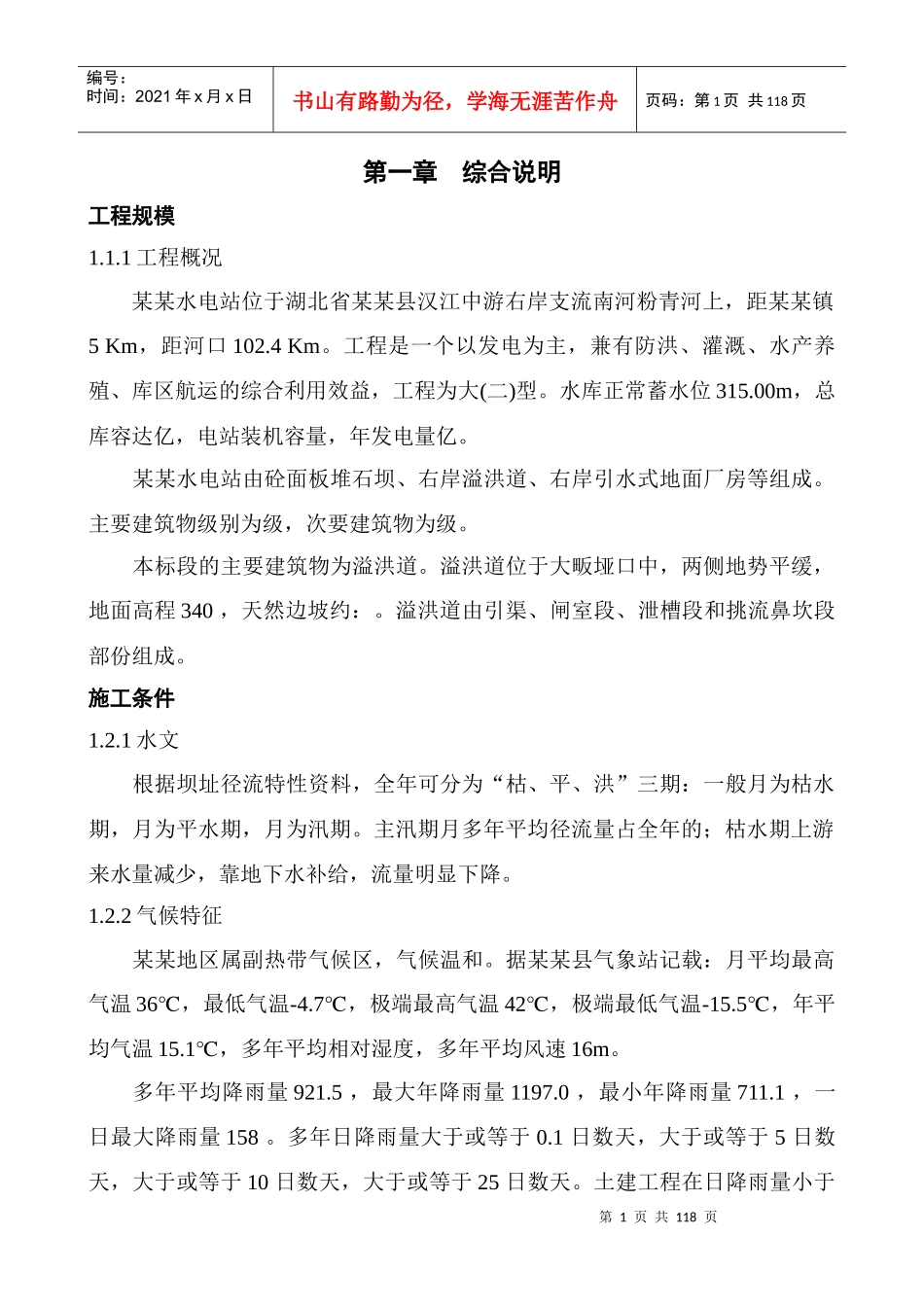

第1页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共118页第一章综合说明工程规模1.1.1工程概况某某水电站位于湖北省某某县汉江中游右岸支流南河粉青河上，距某某镇5Km，距河口102.4Km。工程是一个以发电为主，兼有防洪、灌溉、水产养殖、库区航运的综合利用效益，工程为大(二)型。水库正常蓄水位315.00m，总库容达亿，电站装机容量，年发电量亿。某某水电站由砼面板堆石坝、右岸溢洪道、右岸引水式地面厂房等组成。主要建筑物级别为级，次要建筑物为级。本标段的主要建筑物为溢洪道。溢洪道位于大畈垭口中，两侧地势平缓，地面高程340，天然边坡约：。溢洪道由引渠、闸室段、泄槽段和挑流鼻坎段部份组成。施工条件1.2.1水文根据坝址径流特性资料，全年可分为“枯、平、洪”三期：一般月为枯水期，月为平水期，月为汛期。主汛期月多年平均径流量占全年的；枯水期上游来水量减少，靠地下水补给，流量明显下降。1.2.2气候特征某某地区属副热带气候区，气候温和。据某某县气象站记载：月平均最高气温36℃，最低气温-4.7℃，极端最高气温42℃，极端最低气温-15.5℃，年平均气温15.1℃，多年平均相对湿度，多年平均风速16m。多年平均降雨量921.5，最大年降雨量1197.0，最小年降雨量711.1，一日最大降雨量158。多年日降雨量大于或等于0.1日数天，大于或等于5日数天，大于或等于10日数天，大于或等于25日数天。土建工程在日降雨量小于第2页共118页第1页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共118页5的雨天施工，年平均有效工作日数天。1.2.3工程地质条件溢洪道建筑物布置在地形相对平缓的阶地槽谷段，沿溢洪段总体地形是南、北段高、中间低，东边高西边低。地表高程进口段320m，往下槽谷中部相对较低，为，挑流鼻坎段。溢洪道部位基岩仅沿沟零星出露，绝大部分为第四纪冲积层所覆盖，第四纪地层具二元结构，属二级阶地，上部为粘土层，下部为砾石土、砂砾石，厚度，南部大畈村房屋附近较厚，朝北逐渐变薄，冲沟东部较厚，靠近冲沟逐渐变薄。引渠基础坐落在基岩上，开挖地层从上至下依次为粘性土、砾质土、基岩风化层，最大边坡高度达到40m。闸室段基础坐落在基岩上，钻孔揭露情况表明，上覆盖层厚6.4m，其中上部4.7m为粉质粘土，6.4m为砾质土、砾石土，15.1m为强风化页岩，为一断层破碎带，其下为弱风化页岩。泄槽段建基面为弱风化基岩，上覆第四纪地层较薄，从逐渐减至2.5m，局部段全部为基岩，因此泄槽边坡主要为岩石边坡。1.2.4施工交通条件对外交通运输方式以公路运输为主。坝址右岸有某某镇至大畈的简易公路，可通行轻型载重汽车，与永久上址公路结合扩建后与右坝肩施工道路连接，左岸有石花镇至房县途经坝址下游约2的国防公路通过，与此国防公路相连已有简易公路。从坝址至某某镇现有一条约5.6、宽约3.6的乡村简易公路相通，是工地唯一的对外交通的必经之地。第3页共118页第2页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共118页工程所在地通过某某镇向外辐射的主要公路有：西至十堰市160；南至某某县城28，至宜昌250；北至石花镇74，与襄渝铁路相连；东至襄樊市160，与焦枝、汉丹铁路相连，某某至武汉公路里程493；公路转铁路则为公路74、转铁路390。施工期的一切外来物资均由上述公路运进。合同项目和工作范围1.3.1本标段主体工程项目包括()主体工程)土建项目①溢洪道工程●引渠土石方开挖及支护●引渠地质缺陷处理●引渠左岸粘土心墙坝坝体填筑料的开采、运输和坝体填筑●引渠左岸粘土心墙坝迎水面砼护坡、背水面块石护坡●引渠左岸砼面板浆砌块石挡墙●引渠右岸砼挡墙●闸室段土石方开挖及支护●闸室段地质缺陷处理●闸室段砼浇筑●闸室段基础固结灌浆●闸室段止排水施工●闸室段坝顶结构及交通设施●闸室段集控楼(含控制室及配电室)施工●泄槽段土石方开挖及支护●泄槽段地质缺陷处理第4页共118页第3页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共118页●泄槽段砼浇筑●泄槽段止排水施工●挑流鼻坎段土石方开挖及支护●挑流鼻坎段地质缺...
