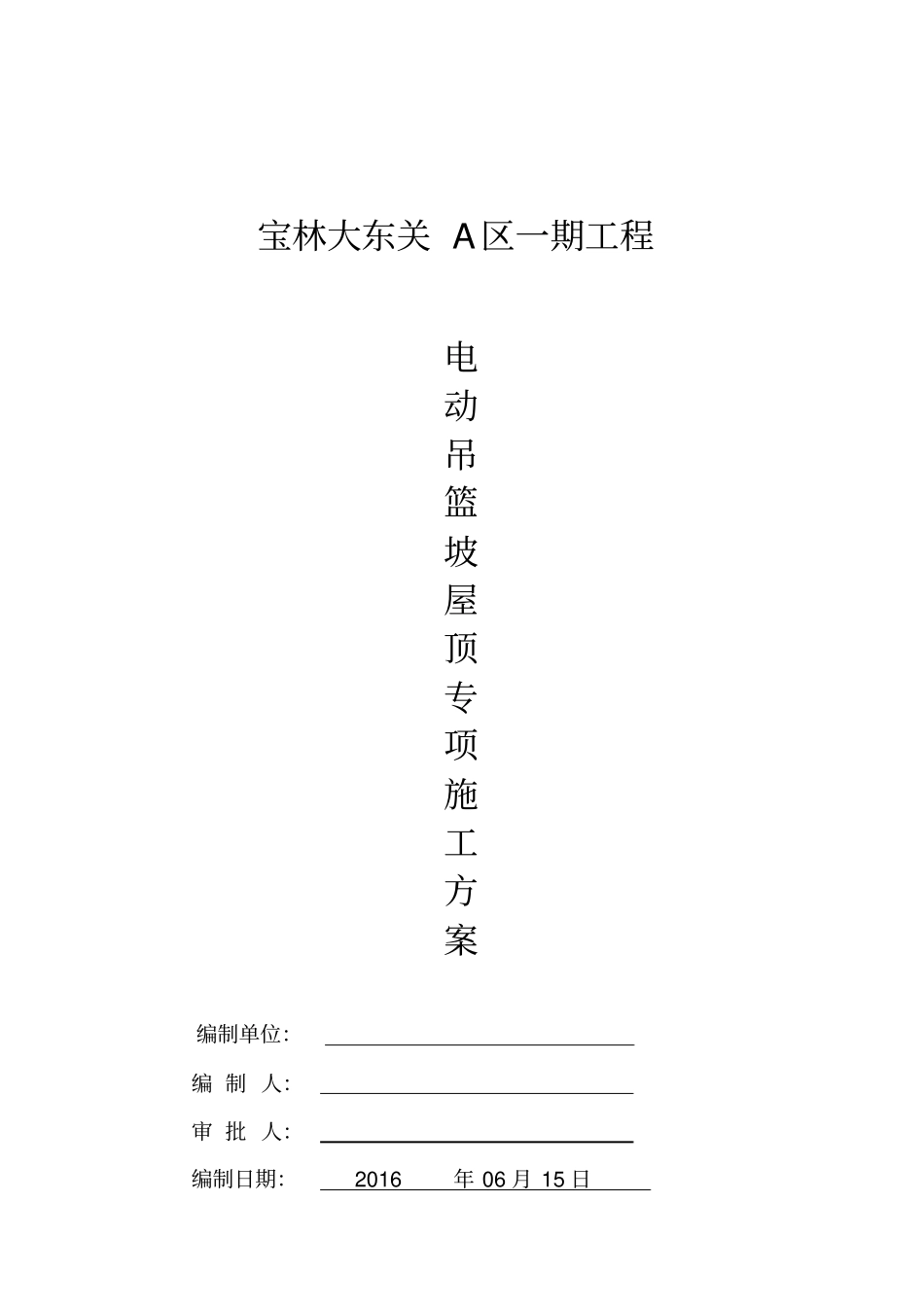

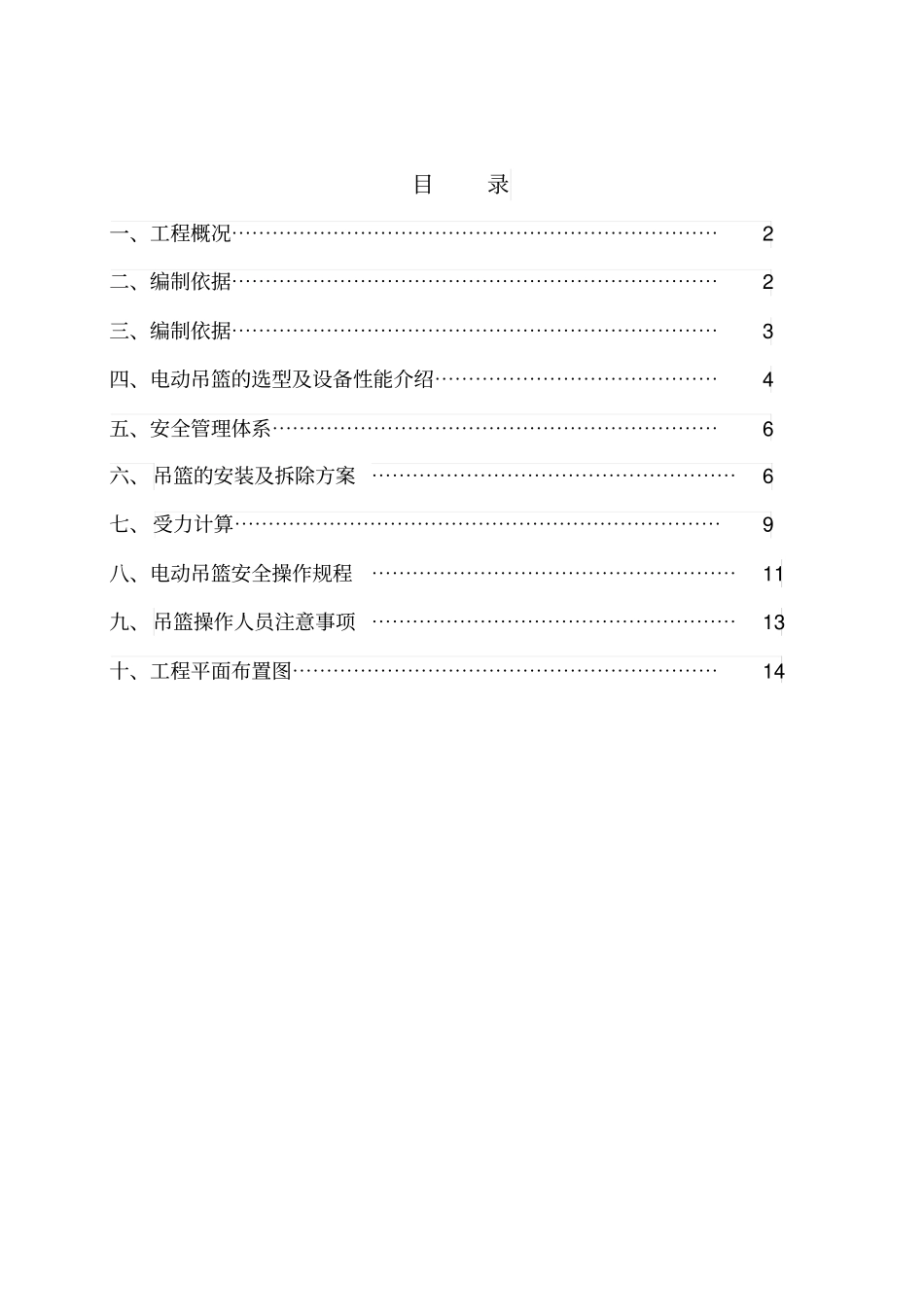

宝林大东关A区一期工程电动吊篮坡屋顶专项施工方案编制单位：编制人：审批人：编制日期：2016年06月15日目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、电动吊篮的选型及设备性能介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、安全管理体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、吊篮的安装及拆除方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、受力计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9八、电动吊篮安全操作规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11九、吊篮操作人员注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十、工程平面布置图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14一、工程概况宝林大东关颐景园A区一期工程，位于青年路与东地路交汇处,主要工程量为8栋，6#、7#楼25层，16#楼24层，5#、10#、13#楼27层，主楼，8#、9#楼32层，D1～D4楼6层，会所2层以及沿街商业，地上总建筑面积约18万平米。建筑结构形式：框架－剪力墙，耐火等级为一级，建筑使用年限为50年，建筑物抗震设防烈度7度。安装情况：平屋面部分，有女儿墙的部位，吊篮直接安装在平屋面板上，安装方法按厂家说明书，按普通模式进行安装。2.坡屋面斜坡部分天沟悬出，吊篮横梁及支架无法安装在斜坡屋面上，采天沟上打孔，采用D=20U型锚环四道固定。、3.斜屋面坡度过大，切前缘有外挑天沟的，直接用吊篮主副绳挂吊篮，末端固定在主体现浇构件上，用U型卡把绳锁住，每根绳不少于三个。主副绳与主体接触部位用蛇皮管或橡塑棉进行软隔离，防止钢丝绳磨损，并定期进行检查。二、现场准备和人员准备工作1、吊篮进场可根据场地大小，实际工程需求数量分批次进场。2、在建筑物预备380V电源。3、为了减少往楼顶搬运吊篮配件的强度，提高安装速度，塔吊或者升降机等辅助运输设备的，应予以配合。4、建筑物顶部具备基本平整条件（斜屋面需要预埋构件），杂物需清扫并清运。已做防水保护层，需准备木板若干，以加强成品的保护。5、建筑物顶部及外挑吊篮层临边如有其它杂物应清理干净，便于吊篮安装或移动安全。6、吊篮公司派吊篮技术人员负责指导安装，施工队工人负责搬运、协助吊篮的安装、拆卸。7、搬运：水平搬运包括平台、绳坠锤、电器系统；垂直搬运钢丝绳时轻拿轻放，避免钢丝绳断丝、弯曲和变形。8、操作人员必须戴好安全帽、系好安全带。9、操作人员必须身体健康，18岁以上人员能适应高空作业，经过培训掌握吊篮操作的有关规定。10、操作人员必须熟知《吊篮安装使用规程》。11、严禁操作人员违章操作。12、操作人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工三、编制依据1、《起重机安全规程》（GB6067-2010）2、《高处作业吊篮》（GB19155-2003）3、《高处作业吊篮安全规则》（JG5027-92）4、《高处作业吊篮用安全锁》（JG5034-93）5、《高处作业吊篮用提升机》（JG55033-93）6、《起重机用钢丝绳检验和报废使用规范》（GB5972-2006）7、《高处作业吊篮性能试验方法》（JG/T5025-1992）8、《施工现场临时用电安全技术规范》（JGJ46-2005）9、《建筑施工高处作业安全技术规范》（JGJ80-91）10、《施工现场机械设备检查技术规程》（JGJ160-2008）11、《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）12、《建筑施工安全检查标准》JGJ59-201113、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）14、《危险性较大的分部分项工程安全管理用法》建安（2009）87号文四、ZLP630型高处作业吊篮主要技术参数及部件性能（一）高处作业吊篮主要技术参数名称技术参数额定载重量630kg升降速度9～11m/min悬吊平台长度、宽度尺寸钢丝绳特制钢丝绳Φ4×31SW+Fc——提升机额定提升机电动机型号YEJ90L—4功率×2电压/频率380V/50HZ转速1420rpm制动力矩15Nm安全锁（防倾斜式）允许冲击力30kN倾斜锁绳角度3°～8°悬挂机构前梁伸出长度～支架调节长度（净空）～2m重量310kg配重900kg铝平台重量（包括提升机、安全锁...
