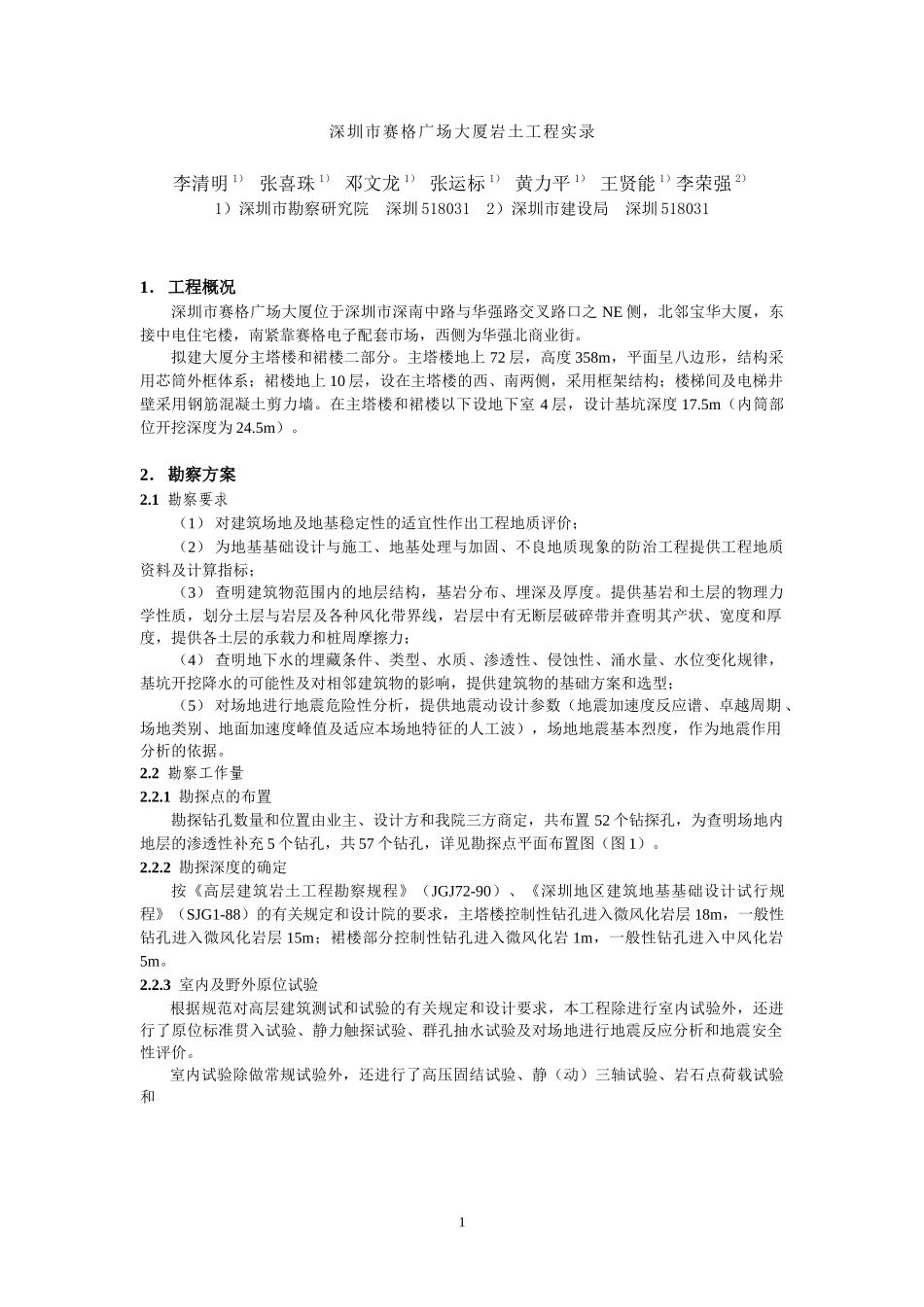

深圳市赛格广场大厦岩土工程实录李清明1）张喜珠1）邓文龙1）张运标1）黄力平1）王贤能1）李荣强2）1）深圳市勘察研究院深圳5180312）深圳市建设局深圳5180311．工程概况深圳市赛格广场大厦位于深圳市深南中路与华强路交叉路口之NE侧，北邻宝华大厦，东接中电住宅楼，南紧靠赛格电子配套市场，西侧为华强北商业街。拟建大厦分主塔楼和裙楼二部分。主塔楼地上72层，高度358m，平面呈八边形，结构采用芯筒外框体系；裙楼地上10层，设在主塔楼的西、南两侧，采用框架结构；楼梯间及电梯井壁采用钢筋混凝土剪力墙。在主塔楼和裙楼以下设地下室4层，设计基坑深度17.5m（内筒部位开挖深度为24.5m）。2．勘察方案2.1勘察要求（1）对建筑场地及地基稳定性的适宜性作出工程地质评价；（2）为地基基础设计与施工、地基处理与加固、不良地质现象的防治工程提供工程地质资料及计算指标；（3）查明建筑物范围内的地层结构，基岩分布、埋深及厚度。提供基岩和土层的物理力学性质，划分土层与岩层及各种风化带界线，岩层中有无断层破碎带并查明其产状、宽度和厚度，提供各土层的承载力和桩周摩擦力；（4）查明地下水的埋藏条件、类型、水质、渗透性、侵蚀性、涌水量、水位变化规律，基坑开挖降水的可能性及对相邻建筑物的影响，提供建筑物的基础方案和选型；（5）对场地进行地震危险性分析，提供地震动设计参数（地震加速度反应谱、卓越周期、场地类别、地面加速度峰值及适应本场地特征的人工波），场地地震基本烈度，作为地震作用分析的依据。2.2勘察工作量2.2.1勘探点的布置勘探钻孔数量和位置由业主、设计方和我院三方商定，共布置52个钻探孔，为查明场地内地层的渗透性补充5个钻孔，共57个钻孔，详见勘探点平面布置图（图1）。2.2.2勘探深度的确定按《高层建筑岩土工程勘察规程》（JGJ72-90）、《深圳地区建筑地基基础设计试行规程》（SJG1-88）的有关规定和设计院的要求，主塔楼控制性钻孔进入微风化岩层18m，一般性钻孔进入微风化岩层15m；裙楼部分控制性钻孔进入微风化岩1m，一般性钻孔进入中风化岩5m。2.2.3室内及野外原位试验根据规范对高层建筑测试和试验的有关规定和设计要求，本工程除进行室内试验外，还进行了原位标准贯入试验、静力触探试验、群孔抽水试验及对场地进行地震反应分析和地震安全性评价。室内试验除做常规试验外，还进行了高压固结试验、静（动）三轴试验、岩石点荷载试验和1图1勘探点平面布置图岩石单轴饱和抗压强度试验等。标准贯入试验在26个钻孔内进行了217次，目的是划分岩土的风化程度及其均匀性和承载能力。静力触探试验在6个钻孔旁进行，总进尺130.10m，旨在确定地基强度和均匀程度。群孔抽水试验选取一个抽水试验主孔，在主孔周围布置8个观测孔，旨在确定场地内地层的渗透性，为基坑降水和桩基施工提供计算参数。另外，对拟建场地进行了地震反应分析和地震安全性评价，其目的是根据拟建场地所处区域地质构造特征、地震活动性规律和场地岩土分布特征来评价地震的振动效应和次生效应对建筑物的影响，为拟建超高层建筑提供抗震设计参数。3．场地岩土条件3.1场地各地层的工程性质及分布情况拟建场地原地貌属风化残丘坡地，地势北高南低，后经人工改造，现地势较为平坦。场地内各地层自上而下共分12层（见表1），各岩土层的主要物理力学性质指标平均值见表2，其埋藏和分布特征见工程地质剖面图13—13’（图2）。3.2场地地下水条件场地内坡积粘土、残积（砾质）粉质粘土和全风化粗（细）粒花岗岩为相对隔水层，强、中风化粗（细）粒花岗岩为场地内主要含水层，地下水属基岩裂隙微承压水类型，其来源主要为大气降水渗入和来自西北向的侧向补给。地下水位埋深0.60~2.75m，稳定地下水位标高8.45~9.70m。根据群孔抽水试验，强（中）风化粗（细）粒花岗岩的渗透系数K为0.07~0.39m/d，平均0.22m/d，影响半径26~166m，平均85m。3.3场地地震效应23.3.1区域地震地质特征综合分析深圳市及其邻近地区地震地质构造和地震活动性规律情况后认为：3表1地层状态及埋藏特征成因岩土名称状态层厚/m层底标高/mQml素填土稍湿,稍密0.0~3.107.88~11.09Qdl粘土稍湿~湿,硬塑~坚硬1.00~12.909....
