浙江省互感器产品质量定期监督检验细则VIP免费

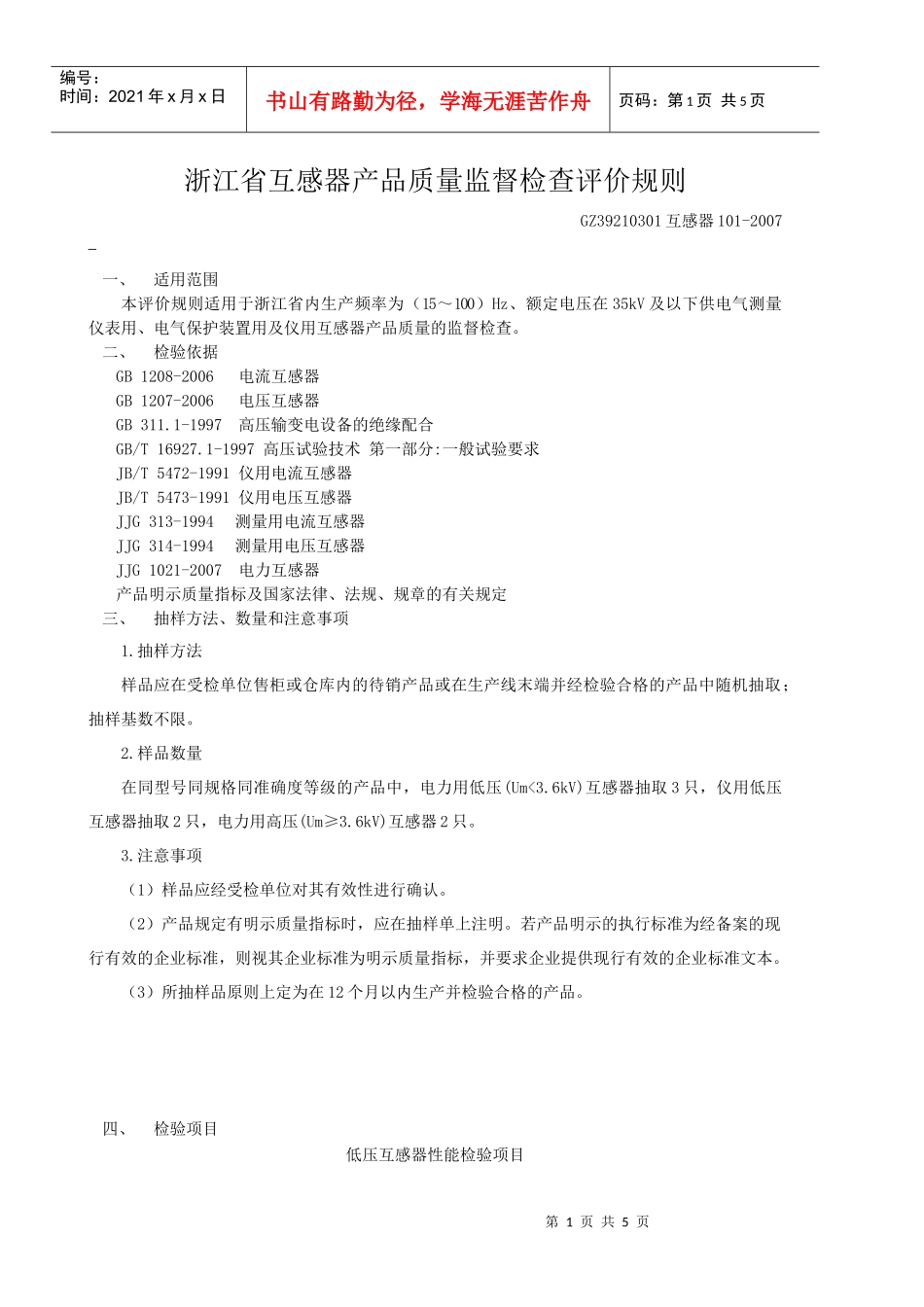

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页浙江省互感器产品质量监督检查评价规则GZ39210301互感器101-2007一、适用范围本评价规则适用于浙江省内生产频率为（15～100）Hz、额定电压在35kV及以下供电气测量仪表用、电气保护装置用及仪用互感器产品质量的监督检查。二、检验依据GB1208-2006电流互感器GB1207-2006电压互感器GB311.1-1997高压输变电设备的绝缘配合GB/T16927.1-1997高压试验技术第一部分:一般试验要求JB/T5472-1991仪用电流互感器JB/T5473-1991仪用电压互感器JJG313-1994测量用电流互感器JJG314-1994测量用电压互感器JJG1021-2007电力互感器产品明示质量指标及国家法律、法规、规章的有关规定三、抽样方法、数量和注意事项1.抽样方法样品应在受检单位售柜或仓库内的待销产品或在生产线末端并经检验合格的产品中随机抽取；抽样基数不限。2.样品数量在同型号同规格同准确度等级的产品中，电力用低压(Um<3.6kV)互感器抽取3只，仪用低压互感器抽取2只，电力用高压(Um≥3.6kV)互感器2只。3.注意事项（1）样品应经受检单位对其有效性进行确认。（2）产品规定有明示质量指标时，应在抽样单上注明。若产品明示的执行标准为经备案的现行有效的企业标准，则视其企业标准为明示质量指标，并要求企业提供现行有效的企业标准文本。（3）所抽样品原则上定为在12个月以内生产并检验合格的产品。四、检验项目低压互感器性能检验项目第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页序号检验项目标准条款不合格类别主要项目备注1.标志检验GB1208-2006第11.1、11.2款JB/T5473-91第9.1款JB/T5472-91第9.1款JJG313-1994第9款JJG314-1994第8款A/1）项目1～8为强制性条款要求。2）项目2不适用于穿心式电力用电流互感器。3）项目4仅适用于一次或二次绕组分成两段或多段时。4）项目5仅对电流互感器5）项目6仅适用于仪用电压互感器6）项目9仅适用于仪用互感器2.一次绕组工频耐压试验GB1208-2006第6.1.1款JB/T5472-91第6.8.1款JB/T5473-91第6.7.1款JJG313-1994第7款JJG314-1994第6款A/3.二次绕组工频耐压试验GB1208-2006第6.4.1款JB/T5472-91第6.8.1款JB/T5473-91第6.7.1款JJG313-1994第9款JJG314-1994第8款A/4.绕组段间工频耐压试验GB1208-2006第6.1.3款A/5.匝间过电压试验GB1208-1997第6.1.5款JB/T5472-91第7.5.2款JJG313-1994第9款A/6.感应耐压试验JB/T5473-91第6.7.2款JJG314-1994第8款A/7.绕组极性检查JJG313-1994第6.4款JJG314-1994第5.4款A/8.误差测定GB1208-2006第13.2款JB/T5472-91第6.9.2款JB/T5473-91第6.8.2款JJG313-1994第6.6款JJG314-1994第5.5款A/9.升降变差JB/T5472-91第6.9.3款JB/T5473-91第6.8.3款A是第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页高压互感器性能检验项目序号检验项目标准条款不合格类别备注1.标志检验GB1208-2006第11款GB1208-2006第12款（见表1）A1）项目1～13为强制性条款要求。2）项目4仅适用于一次或二次绕组分成两段或多段时。3）项目5仅适用于电流互感器。4）项目7仅适用于户外互感器。5）项目8适用于电压互感器。6）项目9仅适用于油浸式互感器。7）项目12仅适用于电流互感器。8）项目13仅适用于电流互感器。2.一次绕组工频耐压试验GB1208-2006第6.1.1款GB1207-2006第7.1.2款A3.二次绕组工频耐压试验GB1208-2006第6.1.4款GB1207-2006第7.1.4款A4.绕组段间工频耐压试验GB1208-2006第6.1.3款GB1207-2006第7.1.3款A5.匝间过电压试验GB1208-2006第6.1.5款A6.局部放电测量GB1208-2006第6.1.2.2款GB1207-2006第7.1.2.3款A7.户外式互感器的湿试验GB1208-2006第8.4款GB1207-2006第9.4款A8.短路承受能力试验GB1207-2006第9.2款A9.密封性能试验GB1208-2006第9.7GB1207-2006第10.7A10.绕组极性检查JJG313-1994第6.4款JJG314-1994第5.4款A11.误差测定GB1208-2006第13.2、14.3款GB1207-2006第14.2、15.2款A12.复合误差测定GB1208-2006第14.3款A13.仪表保安系数测量GB1208-2006第13.6款A第4页共5页第3页共5页编号：时间：2021年...
