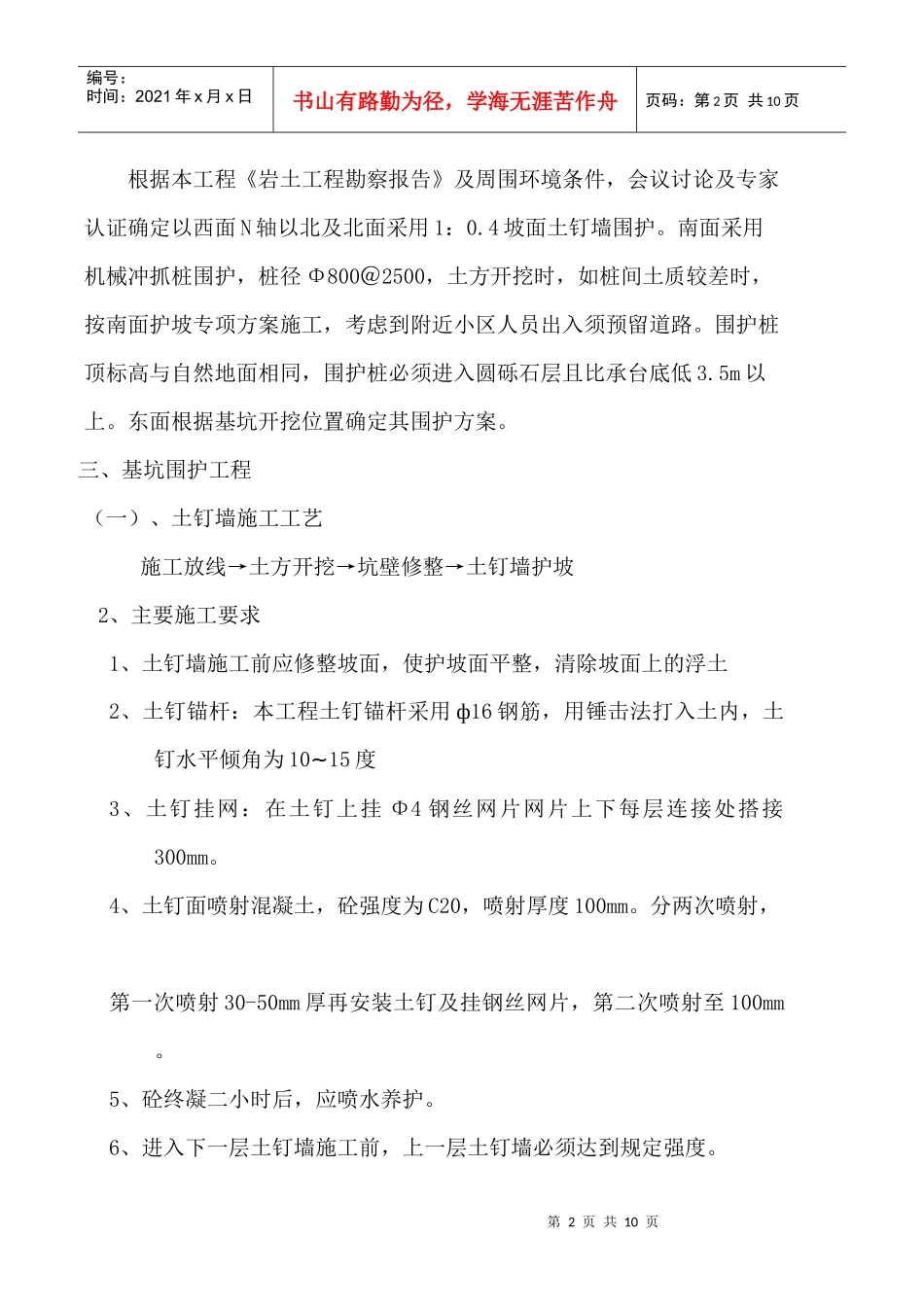

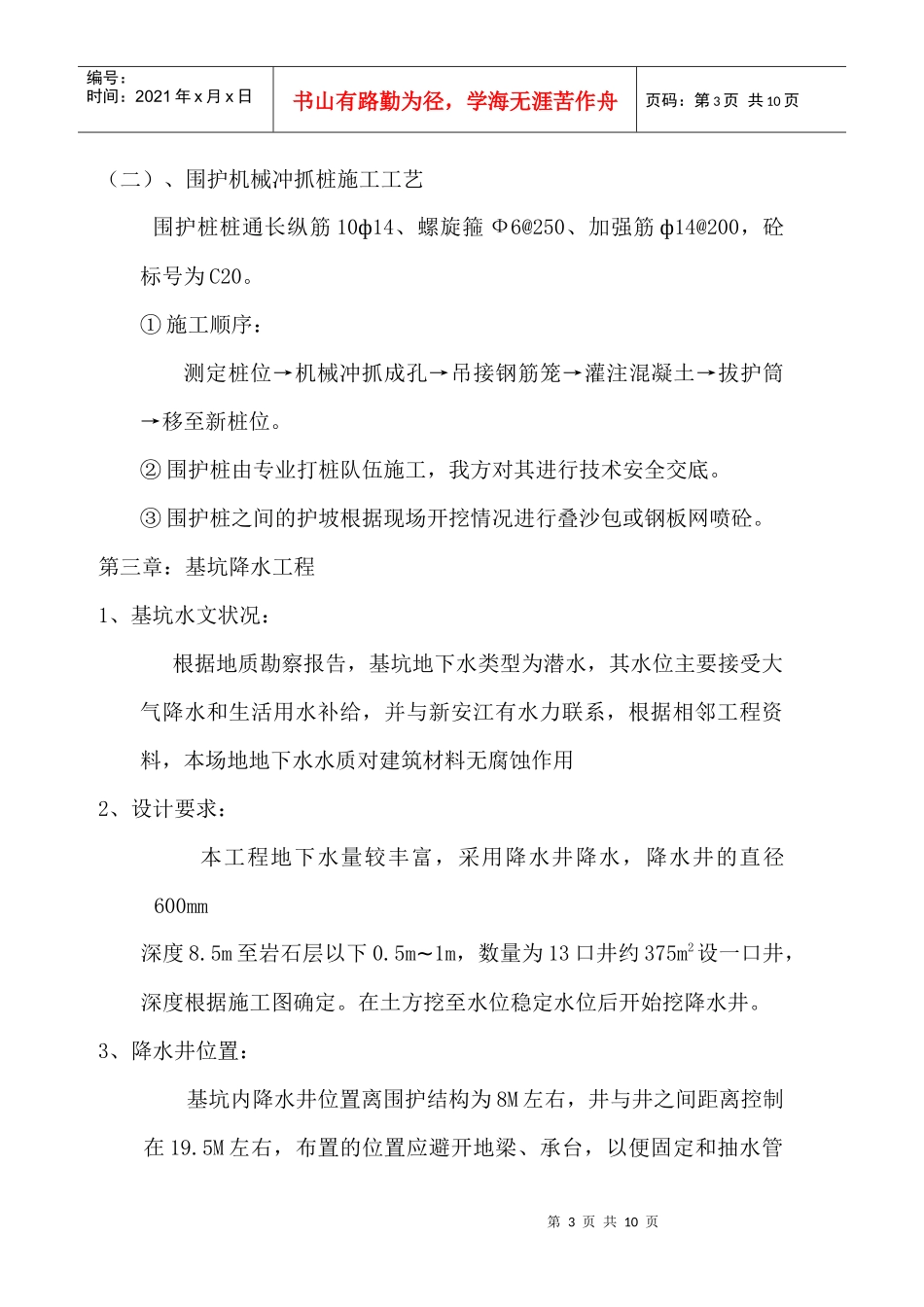

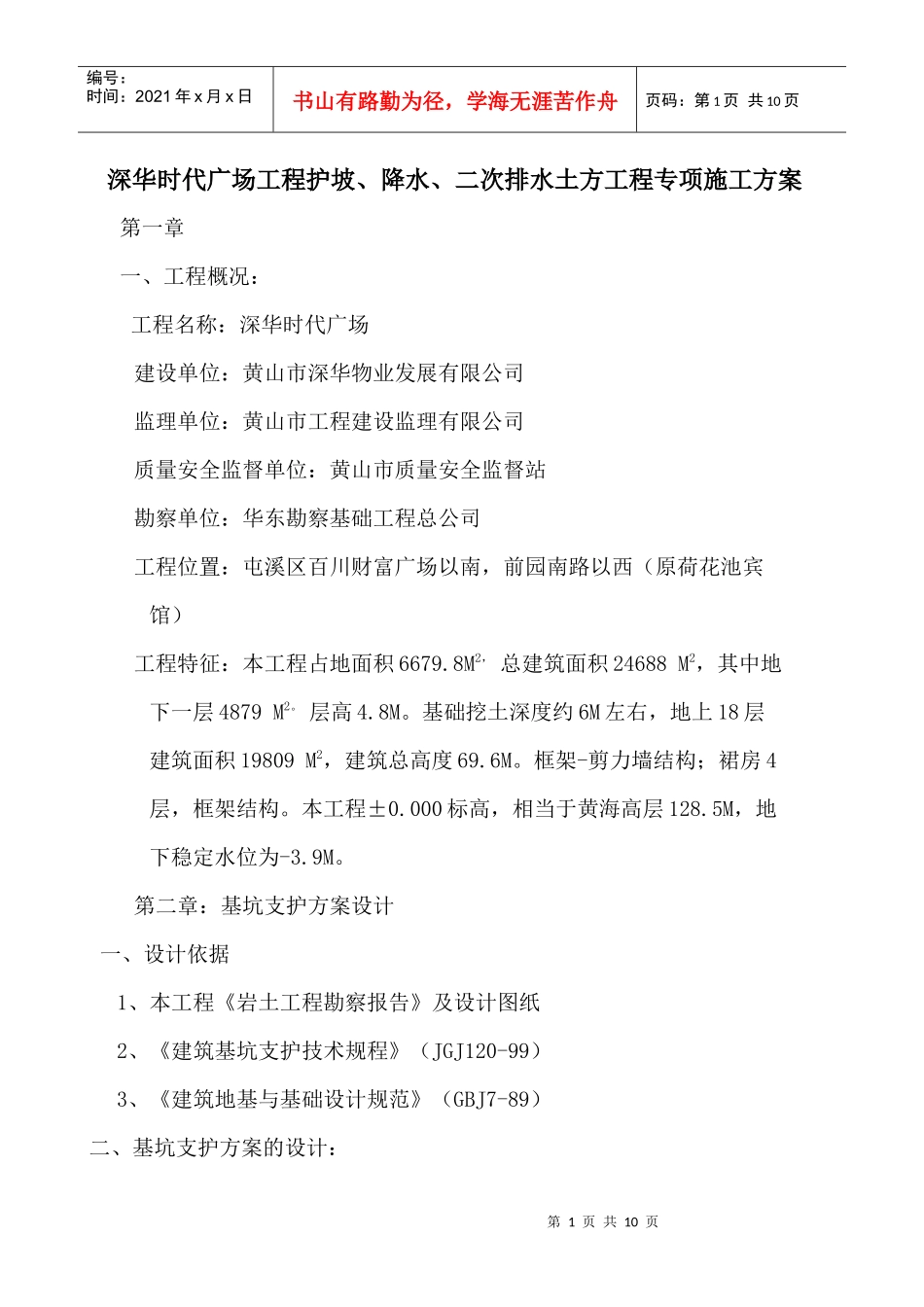

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页深华时代广场工程护坡、降水、二次排水土方工程专项施工方案第一章一、工程概况：工程名称：深华时代广场建设单位：黄山市深华物业发展有限公司监理单位：黄山市工程建设监理有限公司质量安全监督单位：黄山市质量安全监督站勘察单位：华东勘察基础工程总公司工程位置：屯溪区百川财富广场以南，前园南路以西（原荷花池宾馆）工程特征：本工程占地面积6679.8M2，总建筑面积24688M2，其中地下一层4879M2。层高4.8M。基础挖土深度约6M左右，地上18层建筑面积19809M2，建筑总高度69.6M。框架-剪力墙结构；裙房4层，框架结构。本工程±0.000标高，相当于黄海高层128.5M，地下稳定水位为-3.9M。第二章：基坑支护方案设计一、设计依据1、本工程《岩土工程勘察报告》及设计图纸2、《建筑基坑支护技术规程》（JGJ120-99）3、《建筑地基与基础设计规范》（GBJ7-89）二、基坑支护方案的设计：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页根据本工程《岩土工程勘察报告》及周围环境条件，会议讨论及专家认证确定以西面N轴以北及北面采用1：0.4坡面土钉墙围护。南面采用机械冲抓桩围护，桩径Φ800＠2500，土方开挖时，如桩间土质较差时，按南面护坡专项方案施工，考虑到附近小区人员出入须预留道路。围护桩顶标高与自然地面相同，围护桩必须进入圆砾石层且比承台底低3.5m以上。东面根据基坑开挖位置确定其围护方案。三、基坑围护工程（一）、土钉墙施工工艺施工放线→土方开挖→坑壁修整→土钉墙护坡2、主要施工要求1、土钉墙施工前应修整坡面，使护坡面平整，清除坡面上的浮土2、土钉锚杆：本工程土钉锚杆采用ф16钢筋，用锤击法打入土内，土钉水平倾角为10~15度3、土钉挂网：在土钉上挂Φ4钢丝网片网片上下每层连接处搭接300mm。4、土钉面喷射混凝土，砼强度为C20，喷射厚度100mm。分两次喷射，第一次喷射30-50mm厚再安装土钉及挂钢丝网片，第二次喷射至100mm。5、砼终凝二小时后，应喷水养护。6、进入下一层土钉墙施工前，上一层土钉墙必须达到规定强度。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（二）、围护机械冲抓桩施工工艺围护桩桩通长纵筋10ф14、螺旋箍Ф6@250、加强筋ф14@200，砼标号为C20。①施工顺序：测定桩位→机械冲抓成孔→吊接钢筋笼→灌注混凝土→拔护筒→移至新桩位。②围护桩由专业打桩队伍施工，我方对其进行技术安全交底。③围护桩之间的护坡根据现场开挖情况进行叠沙包或钢板网喷砼。第三章：基坑降水工程1、基坑水文状况：根据地质勘察报告，基坑地下水类型为潜水，其水位主要接受大气降水和生活用水补给，并与新安江有水力联系，根据相邻工程资料，本场地地下水水质对建筑材料无腐蚀作用2、设计要求：本工程地下水量较丰富，采用降水井降水，降水井的直径600mm深度8.5m至岩石层以下0.5m~1m，数量为13口井约375m2设一口井，深度根据施工图确定。在土方挖至水位稳定水位后开始挖降水井。3、降水井位置：基坑内降水井位置离围护结构为8M左右，井与井之间距离控制在19.5M左右，布置的位置应避开地梁、承台，以便固定和抽水管第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页理，坑外降水井离围护坑边2M左右，基坑内位置如下：2~3轴交E~G、K~N4~5轴交E~G、K~N6~9轴交E~G、K~N12~14轴交A轴外G~J、S外16~18轴交F~G、M~P19~20轴交F~G、M~P4、施工顺序钻孔→放波纹管→安装抽水泵→做集水井→集中向外排水5、主要施工工艺及方法施工要求：本基坑采用降水的施工方法；即在降水井中集水，用水泵抽水以达到基坑降水和土体排水固结，利于土方、土建施工的目的。降水井井管采用直径600PVC波纹管，其中滤管长度4m，滤水孔间距100mm孔径为20mm外包双层钢丝网，降水井采用冲抓成孔，孔直径800mm以圆砾砂石为虑料。水泵选用100管径的污水泵，待基坑底板垫层铺好后，留一部分降水井继续抽水，在混凝土底板浇筑时封闭坑内降水井，坑外...
