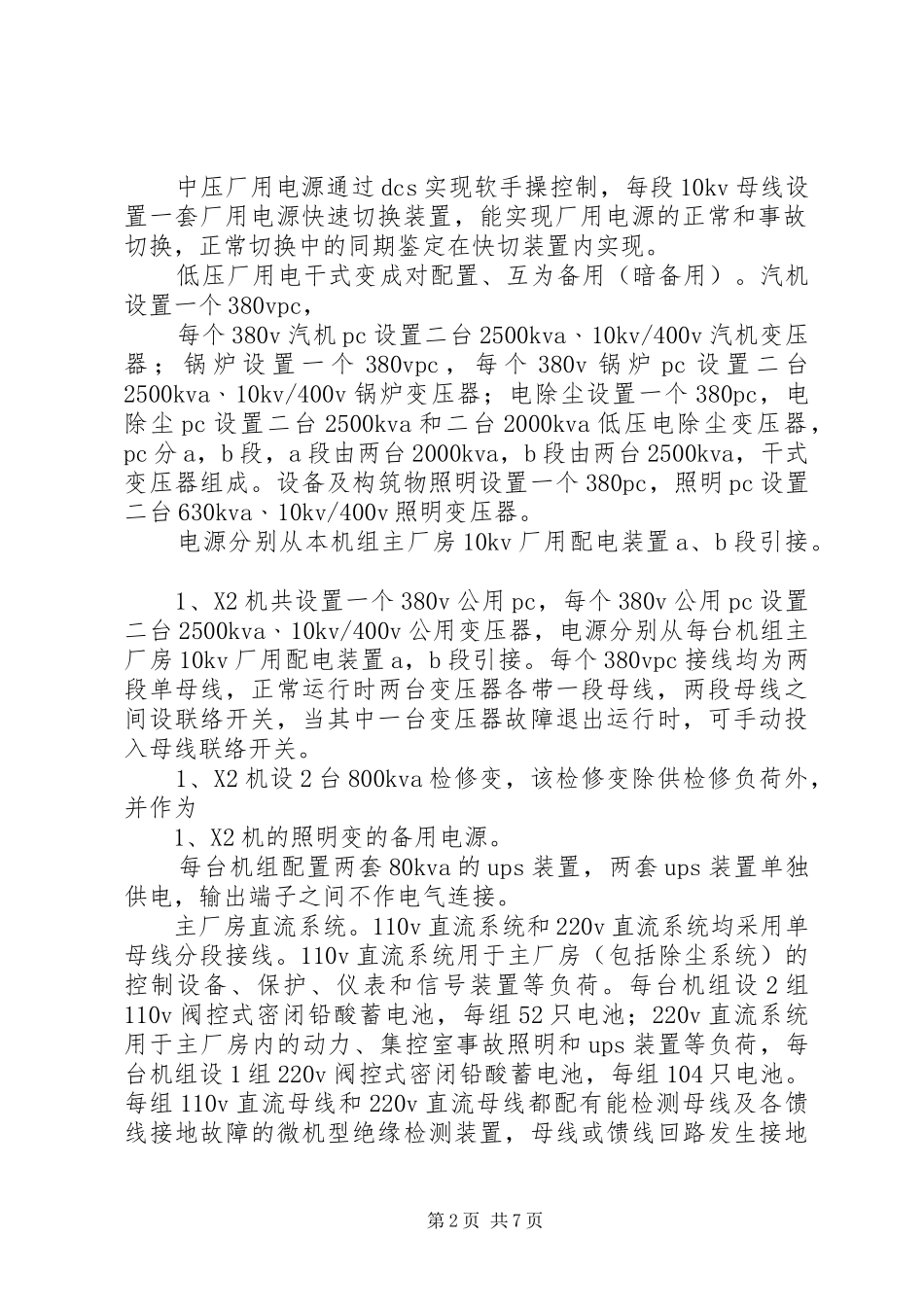

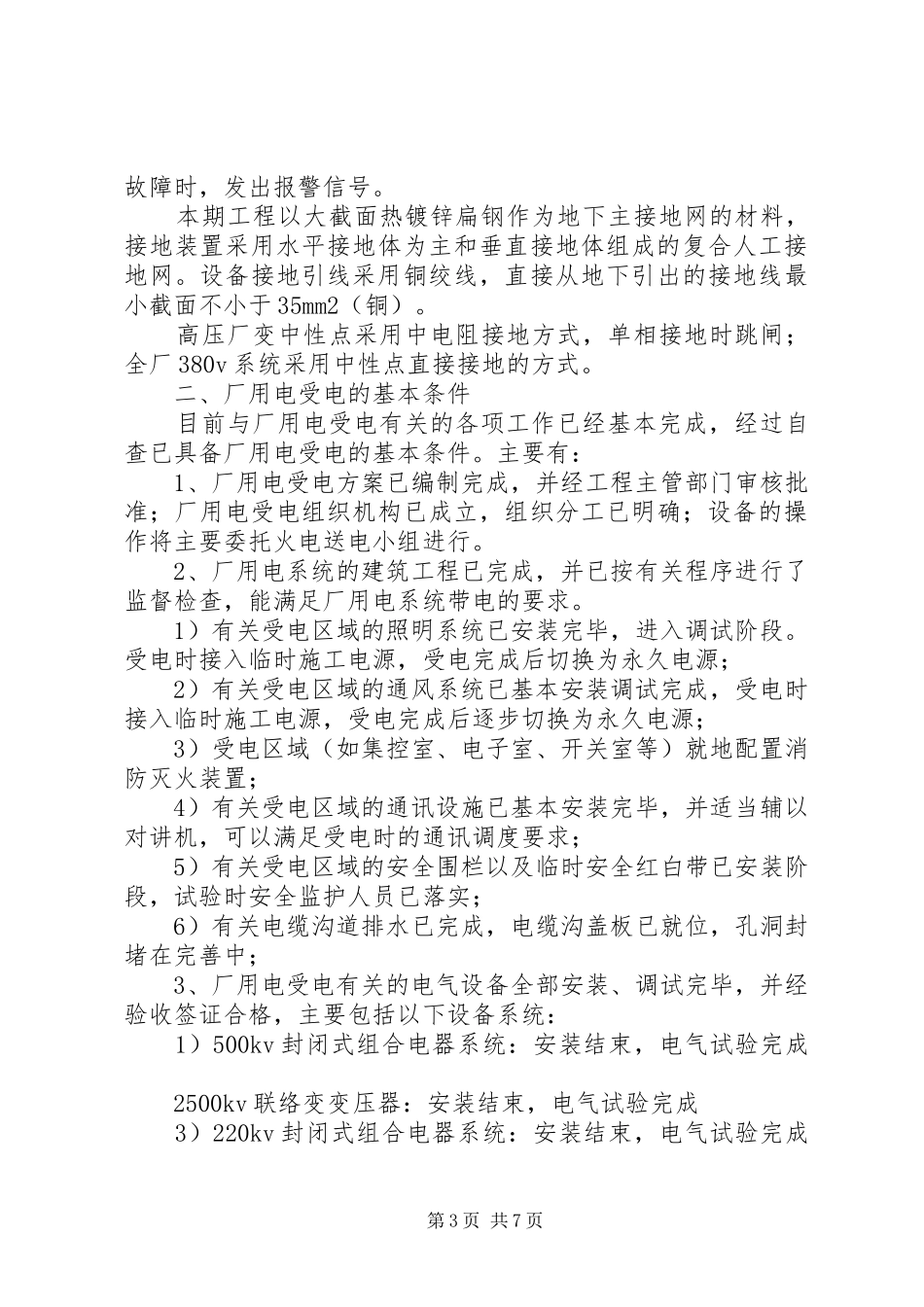

厂用电受电方案[5篇范文]xx电力工程监理有限公司xx项目部1号机组厂用电系统受电前质量监督检查汇报各位领导、专家、你们好。首先我代表监理公司欢迎各位领导和专家来工程现场对1号机组厂用电系统受电前进行质量监督检查和指导工作。浙江舟山煤电六横电厂1号机组厂用电系统受电在业主的大力支持下，经过浙江火电公司和各参建单位的共同努力，现已基本完成1号机组厂用电系统受电前的安装和调试工作，现就1号机组厂用电系统受电前安装监理工作向各位作如下简要汇报。一、厂用电受电范围与概况xxxxx电厂为2×1000mw机组，由xx电力设计院设计、xx承建安装。xx监理有限公司受业主委托对土建、安装、调试、竣工验收实施工程监理。；xx工程新建2x1000mw机组，发电机出口装设断路器，采用发电机－变压器单元接线的方式接入500kvgis，（由日本三菱公司生产）。500kv采用3/2断路器主接线方式，共建造两个完整串，一个不完整串，其中两回主变进线，两回出线，一回联络变。220kvgis配电装置采用单母线分段接线，本期建设5个断路器，其中2回220kv出线，1回备变进线，1回联络变压器，1个分段开关。高压启动备用变压器电源用架空导线取自220kvgis备变回路。高压备变至中压配电装置的线路采用离相封闭母线。封母电压等级为10kv，额定电流3150a，为干操空气微正压自冷式系统。中压厂用电采用10kv电压，低压厂用电压为380v。X1机组的10kv系统厂用母线分为a、b两段。主厂房内10kv系统断路器选用能力50ka的真空断路器。“f+c”组合使用于1000kw以下的电动机和1600kva以下的干式变的供电回路。200kw及以上电动机采用10kv电压，200kw及以下电动机采用380v。75～200kw电动机由380v动力中心（pc）供电，75kw以下电动机由低压电动机控制中心（mcc）供电。第1页共7页中压厂用电源通过dcs实现软手操控制，每段10kv母线设置一套厂用电源快速切换装置，能实现厂用电源的正常和事故切换，正常切换中的同期鉴定在快切装置内实现。低压厂用电干式变成对配置、互为备用（暗备用）。汽机设置一个380vpc，每个380v汽机pc设置二台2500kva﹑10kv/400v汽机变压器；锅炉设置一个380vpc，每个380v锅炉pc设置二台2500kva﹑10kv/400v锅炉变压器；电除尘设置一个380pc，电除尘pc设置二台2500kva和二台2000kva低压电除尘变压器，pc分a，b段，a段由两台2000kva，b段由两台2500kva，干式变压器组成。设备及构筑物照明设置一个380pc，照明pc设置二台630kva﹑10kv/400v照明变压器。电源分别从本机组主厂房10kv厂用配电装置a、b段引接。1、X2机共设置一个380v公用pc，每个380v公用pc设置二台2500kva﹑10kv/400v公用变压器，电源分别从每台机组主厂房10kv厂用配电装置a，b段引接。每个380vpc接线均为两段单母线，正常运行时两台变压器各带一段母线，两段母线之间设联络开关，当其中一台变压器故障退出运行时，可手动投入母线联络开关。1、X2机设2台800kva检修变，该检修变除供检修负荷外，并作为1、X2机的照明变的备用电源。每台机组配置两套80kva的ups装置，两套ups装置单独供电，输出端子之间不作电气连接。主厂房直流系统。110v直流系统和220v直流系统均采用单母线分段接线。110v直流系统用于主厂房（包括除尘系统）的控制设备、保护、仪表和信号装置等负荷。每台机组设2组110v阀控式密闭铅酸蓄电池，每组52只电池；220v直流系统用于主厂房内的动力、集控室事故照明和ups装置等负荷，每台机组设1组220v阀控式密闭铅酸蓄电池，每组104只电池。每组110v直流母线和220v直流母线都配有能检测母线及各馈线接地故障的微机型绝缘检测装置，母线或馈线回路发生接地第2页共7页故障时，发出报警信号。本期工程以大截面热镀锌扁钢作为地下主接地网的材料，接地装置采用水平接地体为主和垂直接地体组成的复合人工接地网。设备接地引线采用铜绞线，直接从地下引出的接地线最小截面不小于35mm2（铜）。高压厂变中性点采用中电阻接地方式，单相接地时跳闸；全厂380v系统采用中性点直接接地的方式。二、厂用电受电的基本条件目前与厂用电受电有关的各项工作已经基本完成，经过自查已具备厂用电受电的基本条件。主要有：1、厂用电受电方案已编制完成，...
