高压电线杆保护专项实施方案 VIP免费

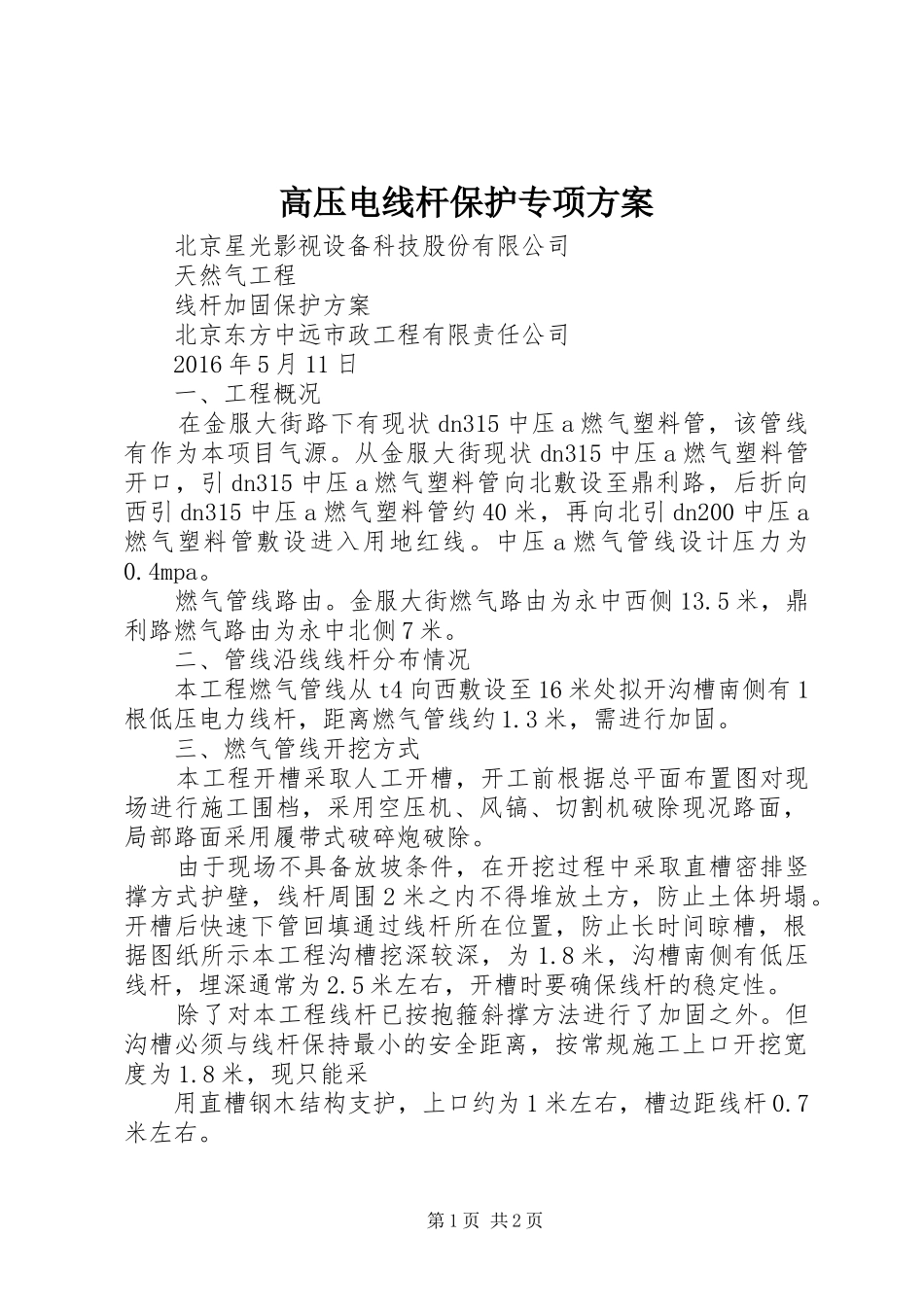

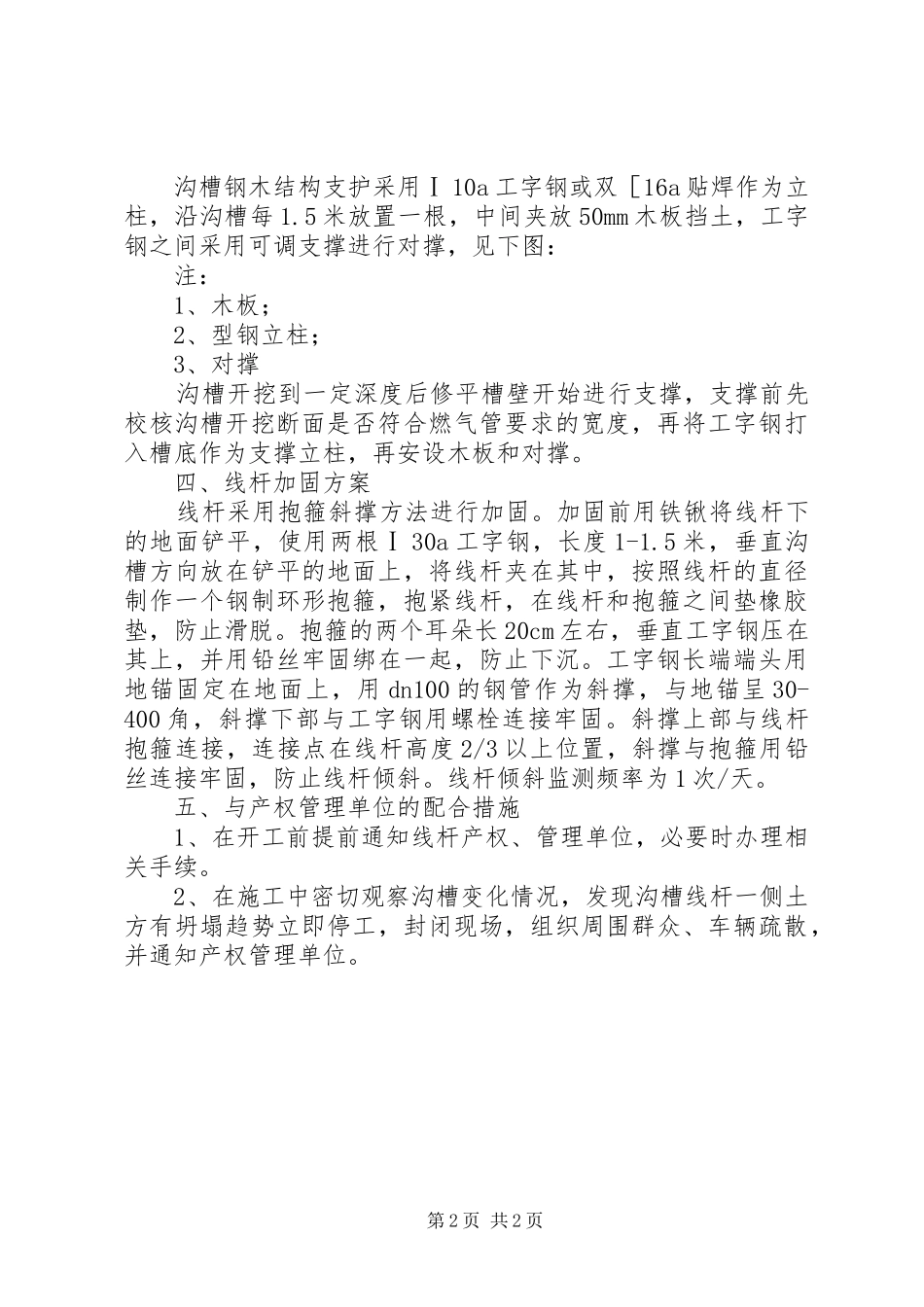

高压电线杆保护专项方案北京星光影视设备科技股份有限公司天然气工程线杆加固保护方案北京东方中远市政工程有限责任公司2016年5月11日一、工程概况在金服大街路下有现状dn315中压a燃气塑料管，该管线有作为本项目气源。从金服大街现状dn315中压a燃气塑料管开口，引dn315中压a燃气塑料管向北敷设至鼎利路，后折向西引dn315中压a燃气塑料管约40米，再向北引dn200中压a燃气塑料管敷设进入用地红线。中压a燃气管线设计压力为0.4mpa。燃气管线路由。金服大街燃气路由为永中西侧13.5米，鼎利路燃气路由为永中北侧7米。二、管线沿线线杆分布情况本工程燃气管线从t4向西敷设至16米处拟开沟槽南侧有1根低压电力线杆，距离燃气管线约1.3米，需进行加固。三、燃气管线开挖方式本工程开槽采取人工开槽，开工前根据总平面布置图对现场进行施工围档，采用空压机、风镐、切割机破除现况路面，局部路面采用履带式破碎炮破除。由于现场不具备放坡条件，在开挖过程中采取直槽密排竖撑方式护壁，线杆周围2米之内不得堆放土方，防止土体坍塌。开槽后快速下管回填通过线杆所在位置，防止长时间晾槽，根据图纸所示本工程沟槽挖深较深，为1.8米，沟槽南侧有低压线杆，埋深通常为2.5米左右，开槽时要确保线杆的稳定性。除了对本工程线杆已按抱箍斜撑方法进行了加固之外。但沟槽必须与线杆保持最小的安全距离，按常规施工上口开挖宽度为1.8米，现只能采用直槽钢木结构支护，上口约为1米左右，槽边距线杆0.7米左右。第1页共2页沟槽钢木结构支护采用Ⅰ10a工字钢或双［16a贴焊作为立柱，沿沟槽每1.5米放置一根，中间夹放50mm木板挡土，工字钢之间采用可调支撑进行对撑，见下图：注：1、木板；2、型钢立柱；3、对撑沟槽开挖到一定深度后修平槽壁开始进行支撑，支撑前先校核沟槽开挖断面是否符合燃气管要求的宽度，再将工字钢打入槽底作为支撑立柱，再安设木板和对撑。四、线杆加固方案线杆采用抱箍斜撑方法进行加固。加固前用铁锹将线杆下的地面铲平，使用两根Ⅰ30a工字钢，长度1-1.5米，垂直沟槽方向放在铲平的地面上，将线杆夹在其中，按照线杆的直径制作一个钢制环形抱箍，抱紧线杆，在线杆和抱箍之间垫橡胶垫，防止滑脱。抱箍的两个耳朵长20cm左右，垂直工字钢压在其上，并用铅丝牢固绑在一起，防止下沉。工字钢长端端头用地锚固定在地面上，用dn100的钢管作为斜撑，与地锚呈30-400角，斜撑下部与工字钢用螺栓连接牢固。斜撑上部与线杆抱箍连接，连接点在线杆高度2/3以上位置，斜撑与抱箍用铅丝连接牢固，防止线杆倾斜。线杆倾斜监测频率为1次/天。五、与产权管理单位的配合措施1、在开工前提前通知线杆产权、管理单位，必要时办理相关手续。2、在施工中密切观察沟槽变化情况，发现沟槽线杆一侧土方有坍塌趋势立即停工，封闭现场，组织周围群众、车辆疏散，并通知产权管理单位。第2页共2页
