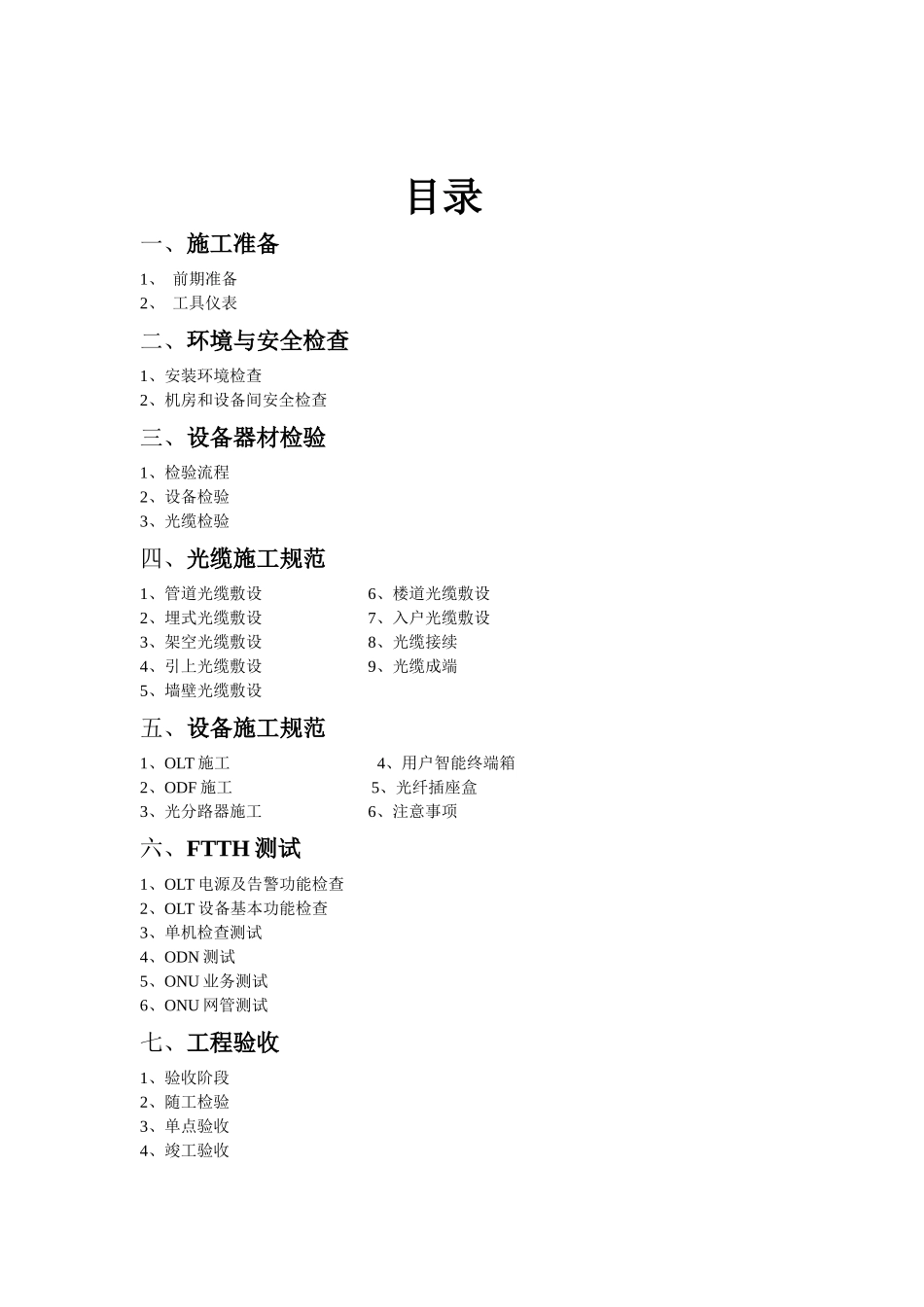

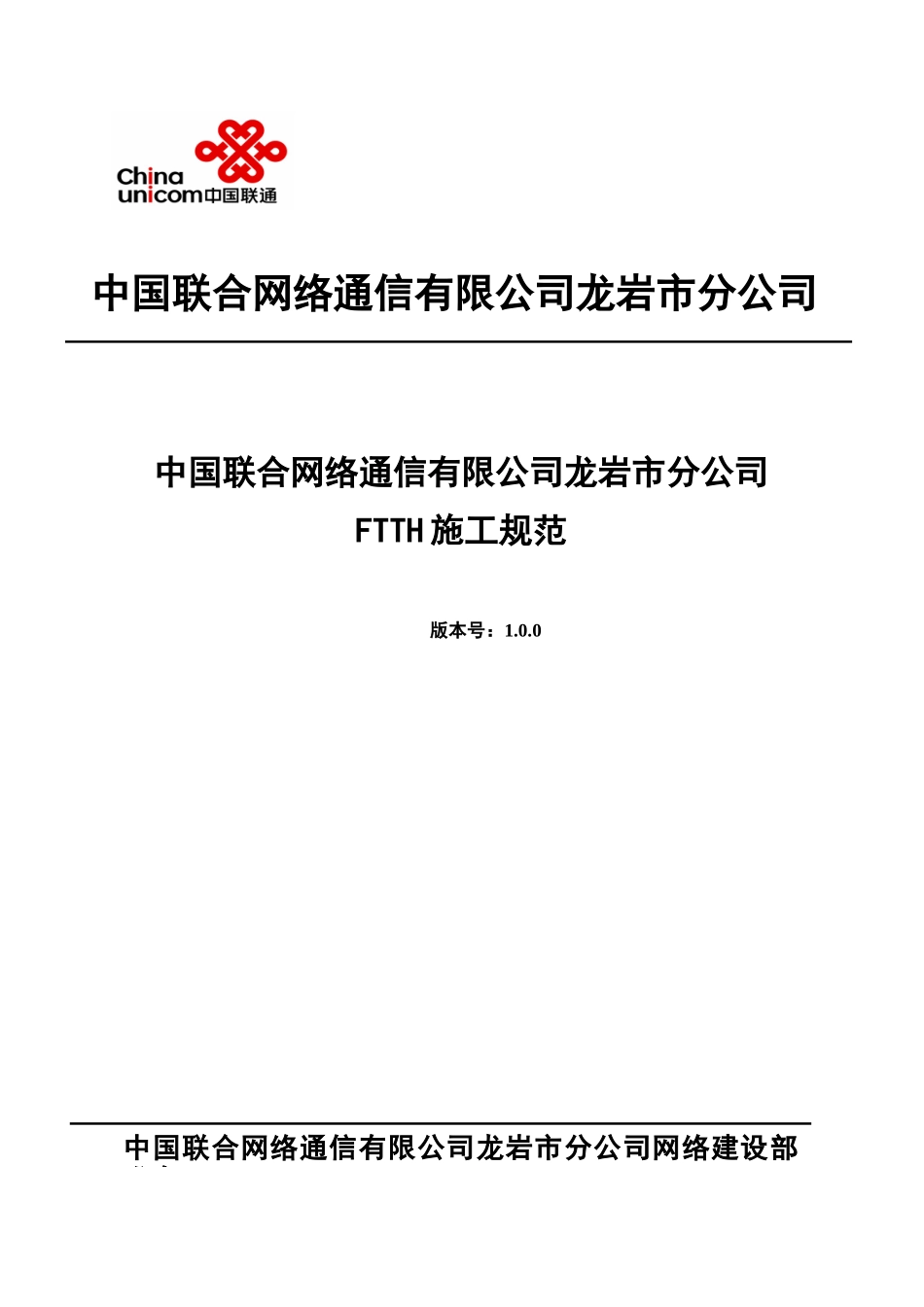

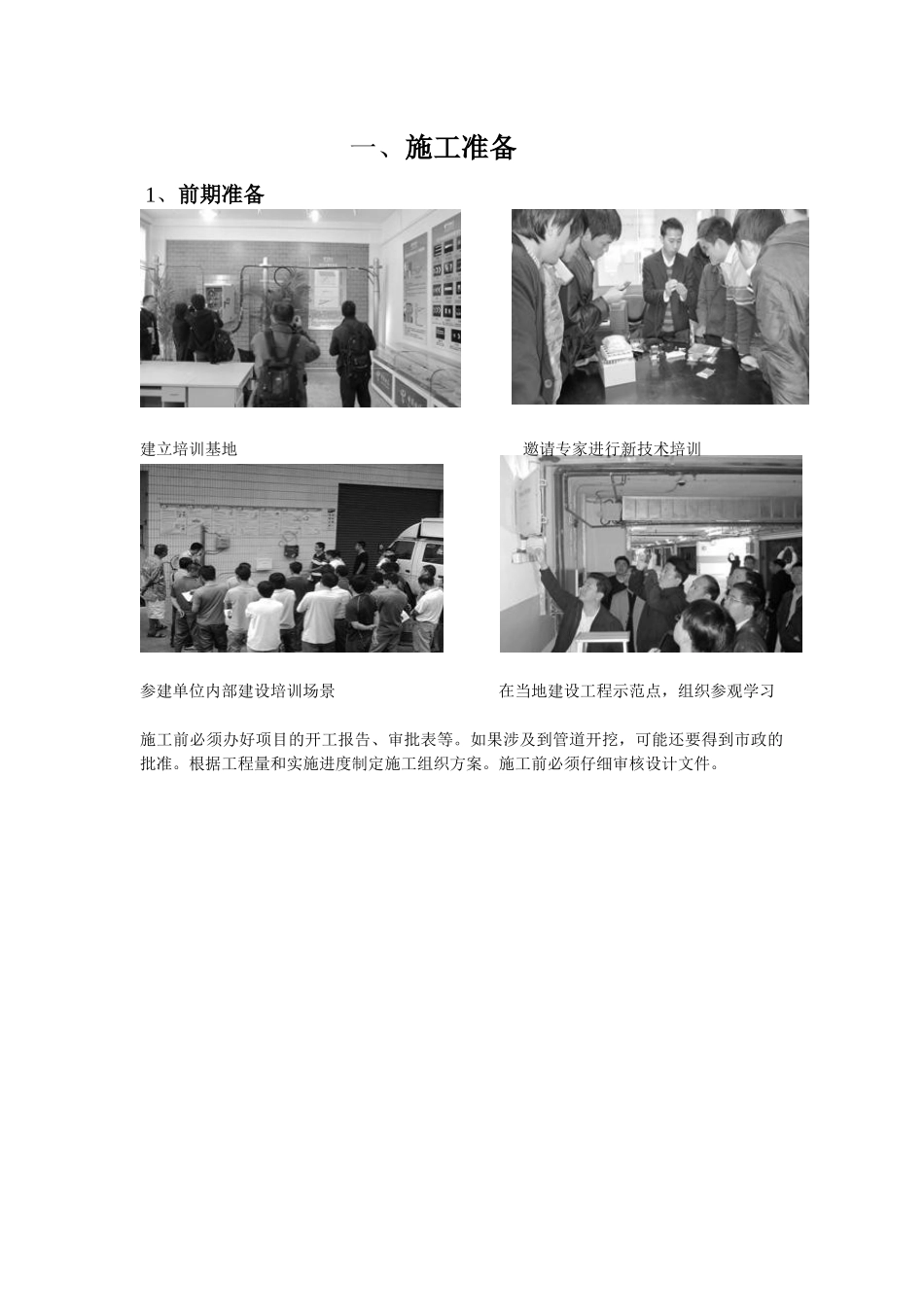

中国联合网络通信有限公司龙岩市分公司中国联合网络通信有限公司龙岩市分公司FTTH施工规范版本号：1.0.0中国联合网络通信有限公司龙岩市分公司网络建设部发布目录一、施工准备1、前期准备2、工具仪表二、环境与安全检查1、安装环境检查2、机房和设备间安全检查三、设备器材检验1、检验流程2、设备检验3、光缆检验四、光缆施工规范1、管道光缆敷设6、楼道光缆敷设2、埋式光缆敷设7、入户光缆敷设3、架空光缆敷设8、光缆接续4、引上光缆敷设9、光缆成端5、墙壁光缆敷设五、设备施工规范1、OLT施工4、用户智能终端箱2、ODF施工5、光纤插座盒3、光分路器施工6、注意事项六、FTTH测试1、OLT电源及告警功能检查2、OLT设备基本功能检查3、单机检查测试4、ODN测试5、ONU业务测试6、ONU网管测试七、工程验收1、验收阶段2、随工检验3、单点验收4、竣工验收一、施工准备1、前期准备建立培训基地邀请专家进行新技术培训参建单位内部建设培训场景在当地建设工程示范点，组织参观学习施工前必须办好项目的开工报告、审批表等。如果涉及到管道开挖，可能还要得到市政的批准。根据工程量和实施进度制定施工组织方案。施工前必须仔细审核设计文件。2、工具仪表手提电脑、FTTX光功率计、光源、可调光衰耗器、传真机、IPTV机顶盒、网络测试仪等熔纤机、酒精、功率计、无水乙醇、OTDR测试仪、尾纤、剖线钳、纤刀、斜口钳等二、环境与安全检查1、安装环境检查在安装工程开始前，应根据设计对机房和户外、户内的环境条件进行全面检查!1.1机房的环境检查，具体要求如下:1）机房应远离易燃、易爆、强电磁干扰（大型雷达站、发射电台、变电站）等场所；机房不应与水泵房及水池相毗邻，机房的正上方不应有卫生间、厨房等易积水建筑。2）机房土建工程已全部竣工，机房的净高、承重、门窗、墙面、地面、顶棚面、照明、电源插座设置等应符合工艺设计要求，门锁和钥匙配套齐全。3）房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。4）机房和设备间的环境温度和相对湿度应符合设计要求。新建机房一般不安装吊顶和活动地板。如因特殊原因需要铺设活动地板，活动地板防静电措施应符合设计要求。机房应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。机房应提供符合设备工作所需要的直流电源或交流电源；其直流电源电压、波动范围及交流电源电压、频率、波形畸变率均应符合设计要求。机房有可靠的安全防护措施，具备门禁告警等系统。机房内不得有水管、煤气管、暖气设备、消防喷淋设施等。确有其设施且无法避免的,必须做隔离和防渗处理。机房室内布放设备用缆线宜采用上走线方式。进入机房的管孔应有一定的坡度，机房内的管孔应比室外高，坡度应大于2.5‰。机房有关设施的安装和抗震加固方式应符合设计文件的要求。1.2挂墙安装方式时的环境应符合下列要求：楼宇内的安装位置尽量选择物业设备间、车库、楼道、竖井、走廊等合适地点安装。楼宇内预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。以下位置不宜挂墙安装：1）不稳固的、年久失修的墙壁。2）装饰外墙、女儿墙等非承重墙。3）临时设施的外墙。4）影响市容市貌、影响行人交通以及其他不宜挂墙的位置。5）空间狭窄不利于维护操作的弱电竖井。户内安装光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜1.2m～2.5m，具体结合现场情况。户外安装光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜2.8m～3.2m，具体结合现场情况。竖井中安装光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为1.0m～1.5m，具体结合现场情况。1.3FTTH终端的安装环境检查：终端应安装在环境较好、安全、方便、便于进线（尾纤和电源线）及出线（语音线、数据线和视频同轴电缆）的位置。对于住宅用户，终端宜安装在与用户家庭布线系统汇聚点同一位置。对于有内部局域网的企事业用户，终端宜安装在用户网络设备处。设备安装位置附近应能提供220V/30W交流电源，并带接地保护的单相三线制电源插座。2、机房和设备间安全检查机房内必须配备有效的灭火消防器材。凡要求设置的火灾自...
