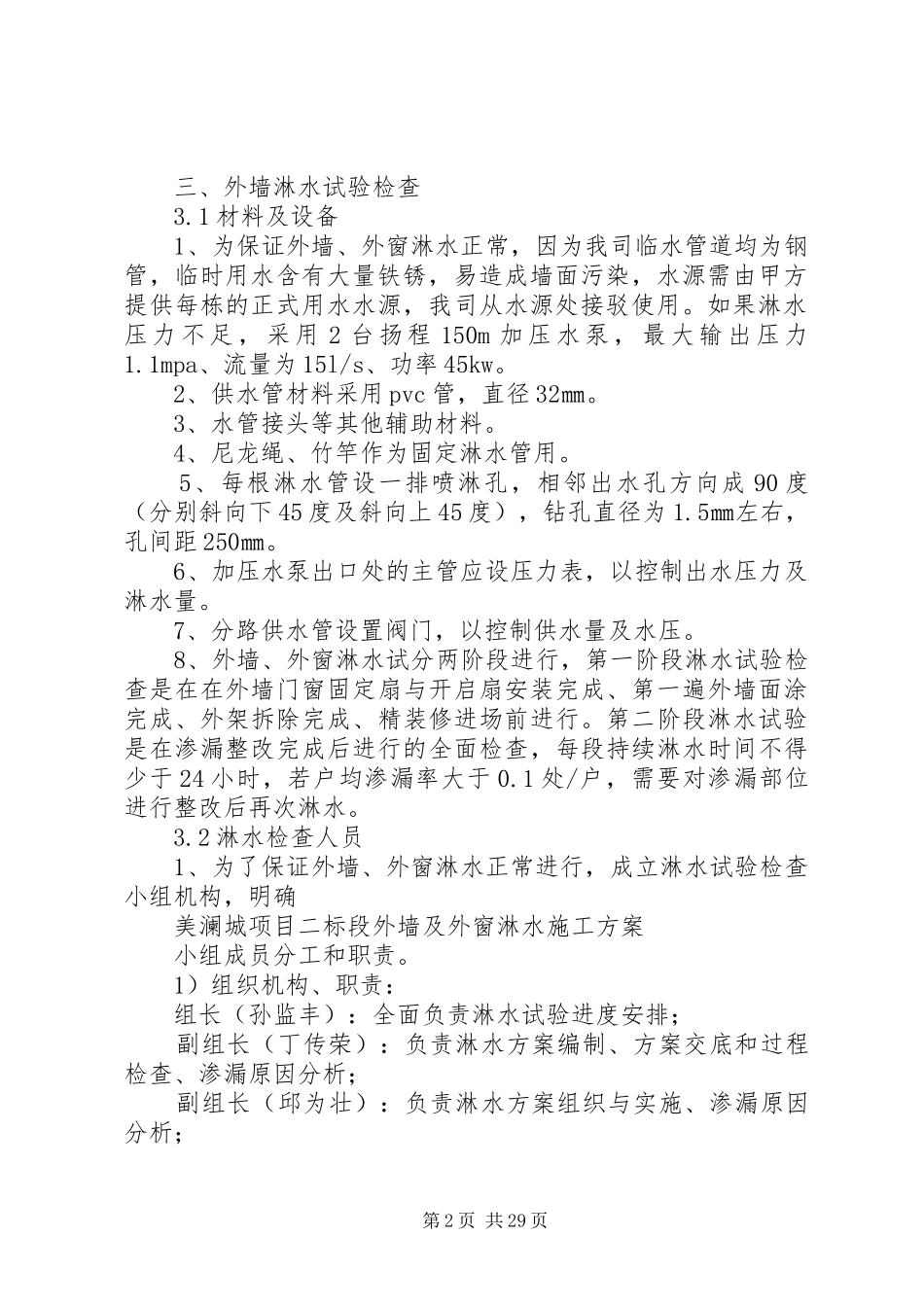

外墙及外窗淋水实施方案5篇第一篇：外墙及外窗淋水实施方案苏州旭辉·美澜城项目二标段外墙及外窗淋水试验方案江苏建业建设集团有限公司2015年4月2日目录一、编制依据及目的…………………………………………………………………..1二、工程概况……………………………………………………………………..…..1三、外墙淋水试验检查………………………………………………………………..1四、外窗淋水试验部署………………………………………………………………..4美澜城项目二标段外墙及外窗淋水施工方案美澜城项目二标段外墙及外窗淋水施工方案一、编制依据及目的1.1编制目的为切实解决外墙外窗渗漏通病，提高工程施工质量。在外墙施工完成后和工程竣工初验前拟采用人工淋水试验方式模拟暴雨天气状态对外墙外窗喷淋水试验，检查是否有渗漏水现象发生，以便及时整改和修复。结合本工程特点和甲方要求特编制本方案。1.2编制依据1、建筑防水工程技术规程（dbj15-19-2006）2、旭辉·美澜城项目二标段施工图纸3、旭辉集团防渗漏检查方法二、工程概况旭辉·美澜城项目二标段共有6栋高层、10栋别墅，总建筑面积15万方，高层及别墅外墙均采用加气混凝土块进行砌筑，外墙面层为涂料面。第1页共29页三、外墙淋水试验检查3.1材料及设备1、为保证外墙、外窗淋水正常，因为我司临水管道均为钢管，临时用水含有大量铁锈，易造成墙面污染，水源需由甲方提供每栋的正式用水水源，我司从水源处接驳使用。如果淋水压力不足，采用2台扬程150m加压水泵，最大输出压力1.1mpa、流量为15l/s、功率45kw。2、供水管材料采用pvc管，直径32㎜。3、水管接头等其他辅助材料。4、尼龙绳、竹竿作为固定淋水管用。5、每根淋水管设一排喷淋孔，相邻出水孔方向成90度（分别斜向下45度及斜向上45度），钻孔直径为1.5㎜左右，孔间距250㎜。6、加压水泵出口处的主管应设压力表，以控制出水压力及淋水量。7、分路供水管设置阀门，以控制供水量及水压。8、外墙、外窗淋水试分两阶段进行，第一阶段淋水试验检查是在在外墙门窗固定扇与开启扇安装完成、第一遍外墙面涂完成、外架拆除完成、精装修进场前进行。第二阶段淋水试验是在渗漏整改完成后进行的全面检查，每段持续淋水时间不得少于24小时，若户均渗漏率大于0.1处/户，需要对渗漏部位进行整改后再次淋水。3.2淋水检查人员1、为了保证外墙、外窗淋水正常进行，成立淋水试验检查小组机构，明确美澜城项目二标段外墙及外窗淋水施工方案小组成员分工和职责。1）组织机构、职责：组长（孙监丰）：全面负责淋水试验进度安排；副组长（丁传荣）：负责淋水方案编制、方案交底和过程检查、渗漏原因分析；副组长（邱为壮）：负责淋水方案组织与实施、渗漏原因分析；第2页共29页成员（李文欢、余静、王麟、金福生）负责本栋的淋水部位具体进度安排、协调现场工序安排和人员落实、负责淋水供水管、淋水管布设和走向。负责淋水过程检查，发现渗漏点及时做好标识和资料汇总。2、建设单位应安排专人对淋水试验全过程进行跟踪。3、监理工程师必须对淋水试验的全过程进行旁站监理。3.3淋水试验方法1、淋水管在屋檐下设置一道，沿外墙水平布设淋水管，竖向间距不超过20米，淋水管打孔斜对墙体或窗体，在被检外墙表面形成连续水幕，以检验顶层至首层外墙渗漏情况。对于局部凸出的位置，单独设置淋水管，确保所有外墙均能有效淋水。2、淋水之前外窗施工完成，并检查外窗是否关闭。3、淋水试验过程：材料准备→布设淋水管→关闭外窗及洞口封堵→接通水源→淋水试验→检查记录→原因分析及处理淋水试验过程中应保证外窗玻璃表面能形成连续“水幕”并覆盖窗户和墙体连接部位。4、淋水时根据压力表指示调整控制阀大小，最远端淋水点水压力一般不宜小于1.5kg，且确保压力不过大（不影响喷淋）。淋水量应控制在3l/（m^2.min）以上。确保在外窗墙表面形成水幕。每次持续淋水时间应不少于12小时。5、淋水试验结束12h后，由建设单位、施工单位、监理单位、外窗安装单位技术人员共同进户对外窗进行观察检查，对淋水范围户内外窗发现有渗漏水、渗湿、印水现象的部位作醒目标记。将检查情况作详细的书面记...
