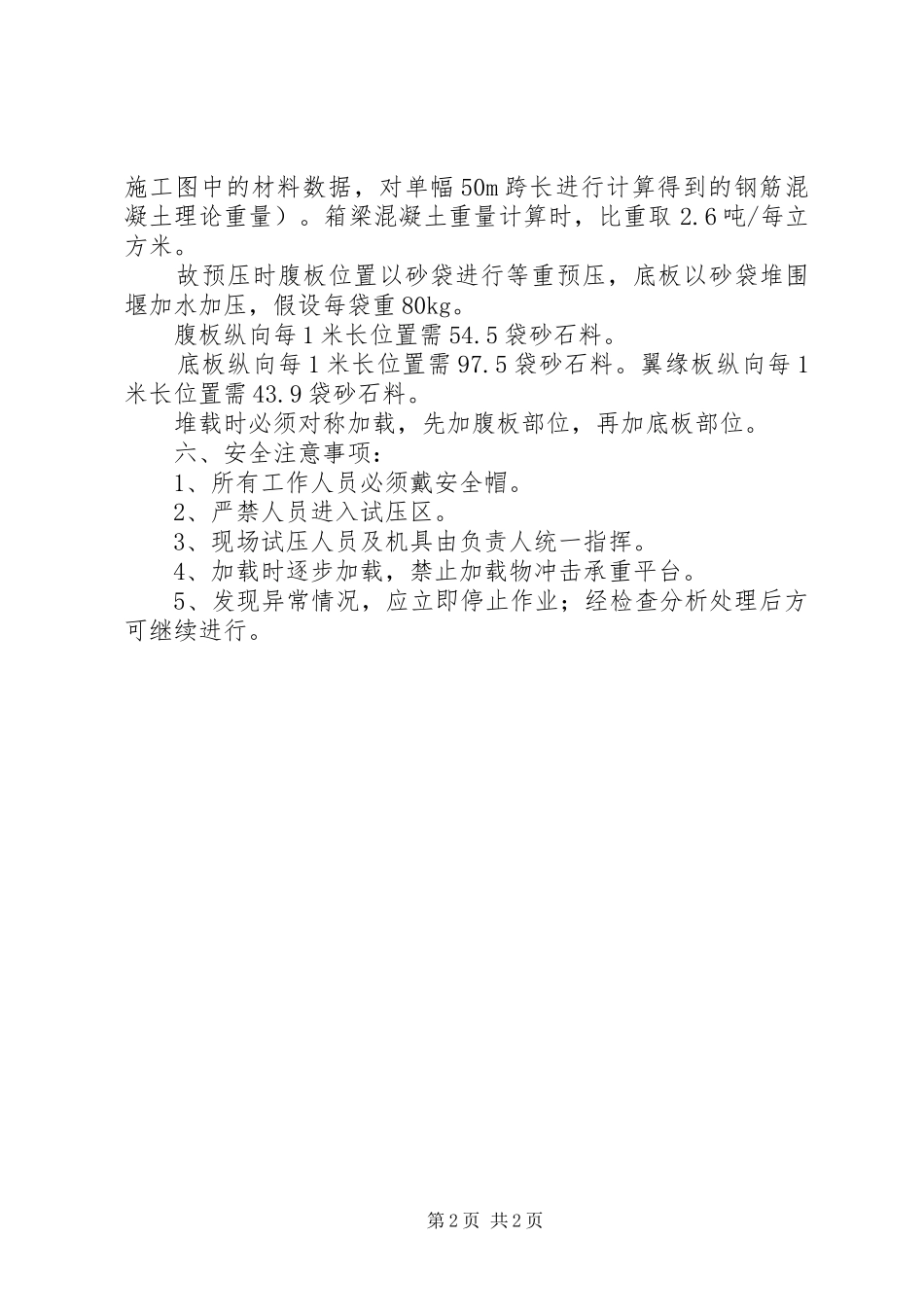

现浇箱梁预压方案（2×50+25）m箱梁钢管支架预压方案一、概述。对（2×50+25）m现浇箱梁钢管支架进行预压以便获取支架弹性变形和非弹性变形量及地基沉降量，为连续箱梁底模设置预抬值提供依据。现浇箱梁断面图现浇箱梁钢管支架预压荷载断面图砂袋砂袋砂袋砂袋现浇箱梁钢管支架预压平面位置及测点的布置图断面图断面图二、加载及卸载顺序：按荷载总重的0→50%→100%→50%→0进行加载及卸载，并测得各级荷载下的测点的变形值；三、预压时间：荷载施加100%后，观测次数一般为加载前、加载完毕、加载12小时、加载24小时、加载48小时和卸载完毕共6次（卸载必须在支架不再变形原形后进行）。施工时按时、准确、认真地测量数据，最后综合分析这些数据，删除不合理的值，为施工预拱度提供准确可靠原数据。四、观测方法：在箱梁底板的腹板位置设测点，5米一个断面，每断面三个测点。测点选择在钢管立柱上（测点布置见图）；按照加载及卸载步骤分别测的各级荷载下的模板下沉量及地面下沉量，并在卸载后全面测得个测点的回弹量。五、加载荷载计算：采取分幅分跨预压，预压时腹板1米范围内所压荷载为=0.5m×2.8m×2.6（吨/立方米）×1.2=4.36吨/每延米长。底板5米范围内所压荷载=5m×0.5m×2.6（吨/立方米）×1.2=7.8吨/每延米长。翼缘板3.75米范围内所压荷载为=3.75m×0.3m×2.6（吨/立方米）×1.2=3.51吨/每延米长。顶板部位重量折入底板预压重量。单幅25m跨荷重取不少于963吨（查施工图中的材料数据，对单幅25m跨长进行计算得到的钢筋混凝土理论重量），单幅50m跨荷重取不少于1927吨（查第1页共2页施工图中的材料数据，对单幅50m跨长进行计算得到的钢筋混凝土理论重量）。箱梁混凝土重量计算时，比重取2.6吨/每立方米。故预压时腹板位置以砂袋进行等重预压，底板以砂袋堆围堰加水加压，假设每袋重80kg。腹板纵向每1米长位置需54.5袋砂石料。底板纵向每1米长位置需97.5袋砂石料。翼缘板纵向每1米长位置需43.9袋砂石料。堆载时必须对称加载，先加腹板部位，再加底板部位。六、安全注意事项：1、所有工作人员必须戴安全帽。2、严禁人员进入试压区。3、现场试压人员及机具由负责人统一指挥。4、加载时逐步加载，禁止加载物冲击承重平台。5、发现异常情况，应立即停止作业；经检查分析处理后方可继续进行。第2页共2页
