火电厂给煤机变频器低电压穿越研究改造 电气工程及其自动化专业VIP免费

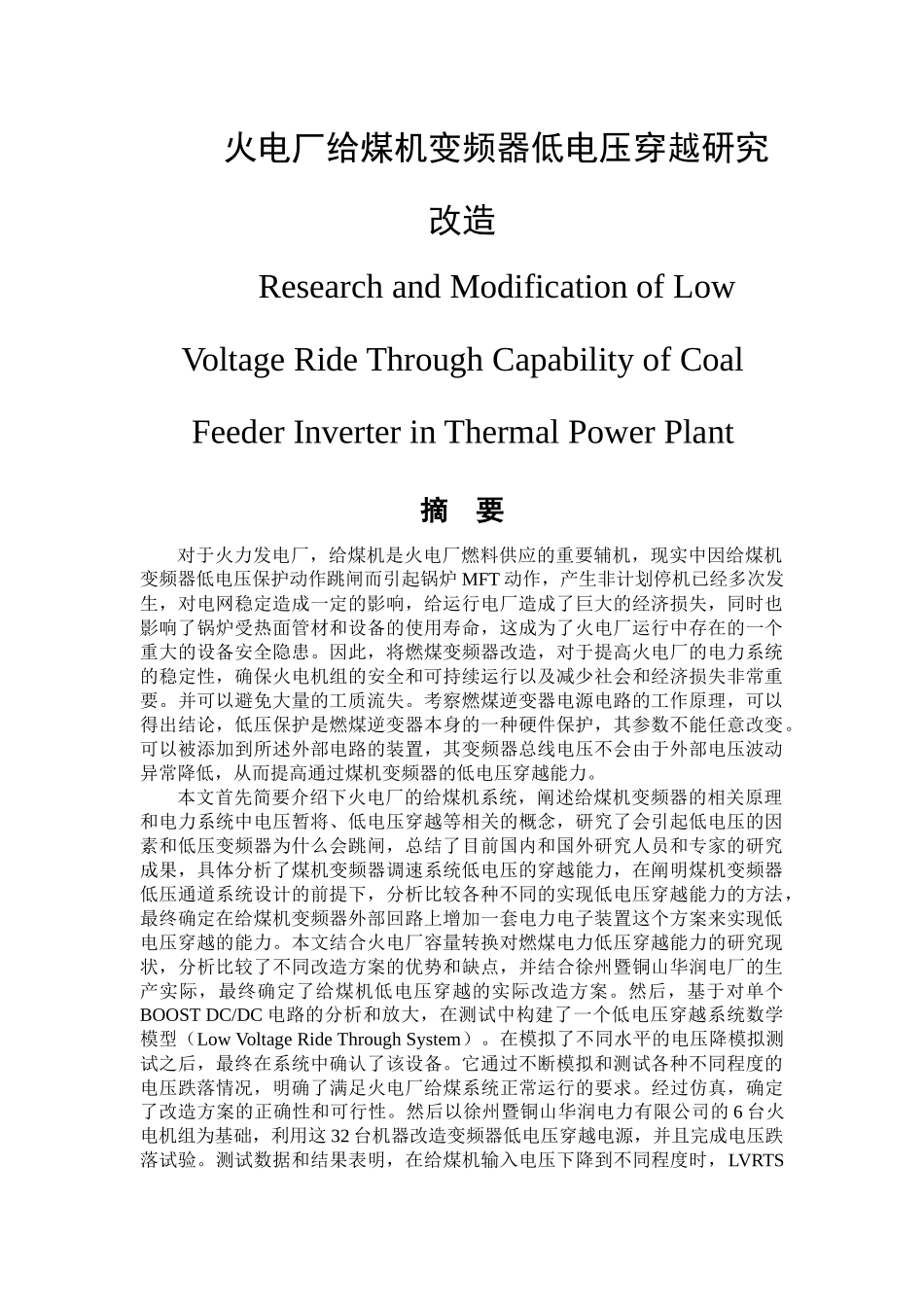

火电厂给煤机变频器低电压穿越研究改造ResearchandModificationofLowVoltageRideThroughCapabilityofCoalFeederInverterinThermalPowerPlant摘要对于火力发电厂，给煤机是火电厂燃料供应的重要辅机，现实中因给煤机变频器低电压保护动作跳闸而引起锅炉MFT动作，产生非计划停机已经多次发生，对电网稳定造成一定的影响，给运行电厂造成了巨大的经济损失，同时也影响了锅炉受热面管材和设备的使用寿命，这成为了火电厂运行中存在的一个重大的设备安全隐患。因此，将燃煤变频器改造，对于提高火电厂的电力系统的稳定性，确保火电机组的安全和可持续运行以及减少社会和经济损失非常重要。并可以避免大量的工质流失。考察燃煤逆变器电源电路的工作原理，可以得出结论，低压保护是燃煤逆变器本身的一种硬件保护，其参数不能任意改变。可以被添加到所述外部电路的装置，其变频器总线电压不会由于外部电压波动异常降低，从而提高通过煤机变频器的低电压穿越能力。本文首先简要介绍下火电厂的给煤机系统，阐述给煤机变频器的相关原理和电力系统中电压暂将、低电压穿越等相关的概念，研究了会引起低电压的因素和低压变频器为什么会跳闸，总结了目前国内和国外研究人员和专家的研究成果，具体分析了煤机变频器调速系统低电压的穿越能力，在阐明煤机变频器低压通道系统设计的前提下，分析比较各种不同的实现低电压穿越能力的方法，最终确定在给煤机变频器外部回路上增加一套电力电子装置这个方案来实现低电压穿越的能力。本文结合火电厂容量转换对燃煤电力低压穿越能力的研究现状，分析比较了不同改造方案的优势和缺点，并结合徐州暨铜山华润电厂的生产实际，最终确定了给煤机低电压穿越的实际改造方案。然后，基于对单个BOOSTDC/DC电路的分析和放大，在测试中构建了一个低电压穿越系统数学模型（LowVoltageRideThroughSystem）。在模拟了不同水平的电压降模拟测试之后，最终在系统中确认了该设备。它通过不断模拟和测试各种不同程度的电压跌落情况，明确了满足火电厂给煤系统正常运行的要求。经过仿真，确定了改造方案的正确性和可行性。然后以徐州暨铜山华润电力有限公司的6台火电机组为基础，利用这32台机器改造变频器低电压穿越电源，并且完成电压跌落试验。测试数据和结果表明，在给煤机输入电压下降到不同程度时，LVRTS设备依旧可以稳定地发射直流电。满足给煤机正常生产运行需要。关键词：火电厂；给煤机变频器；低电压穿越；仿真；改造AbstractForthermalpowerplants,coalfeederisanimportantauxiliaryequipmentforfuelsupplyinthermalpowerplants.Inreality,duetothetrippingoflowvoltageprotectionactionofcoalfeederfrequencyconverter,theboilerMFTactionandunplannedshutdownhaveoccurredformanytimes,whichhasacertainimpactonthestabilityofpowergrid,causedhugeeconomiclossestotheoperatingpowerplants,andalsoaffectedtheservicelifeofboilerheatingsurfacepipesandequipmentThishasbecomeamajorequipmentsafetyhazardintheoperationofthermalpowerplants..Therefore,itisveryimportanttoimprovethestabilityofthepowersystem,toensurethesafetyandsustainabilityofthermalpowerunits,toreducesocialandeconomiclosses,andtoavoidthelossoftheworkingenvironmentbyreformingtheconverter.Thefrequencyofcoalfeedersinpowerplants,andwaystoimprovelowpressurepasscapacity.Throughtheanalysisoftheworkingprincipleofthepowercircuitofthefrequencyconverterofthecoalfeeder,wecandrawtheconclusionthatthelow-voltageprotectionisakindofinherenthardwareprotectioninthefrequencyconverterofthecoalfeeder,whichcannotbechangedbyrandomlymodifyingtheparameters.Asetofdevicecanbeinstalledontheexternalcircuit,sothattheDCbusvoltageofthefrequencyconverterwillnotfluctuateduetotheexternalvoltagefluctuationTherefore,thelowvoltageridethroughcapabilityoffrequencyconverterofcoalfeederisimproved.Firstly,thispaperbrieflyintroducesthecoalfeedersystemofXiath...
