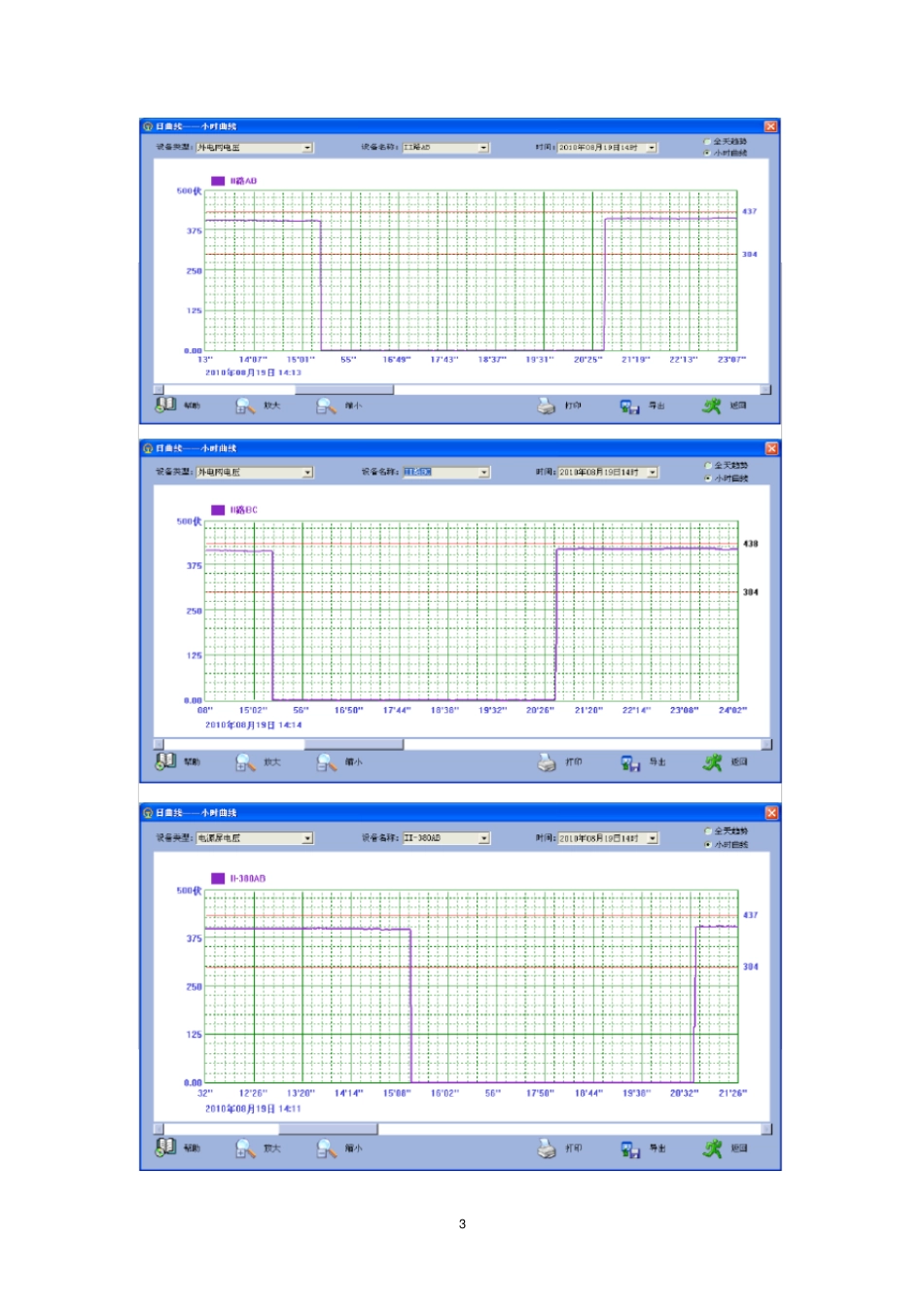

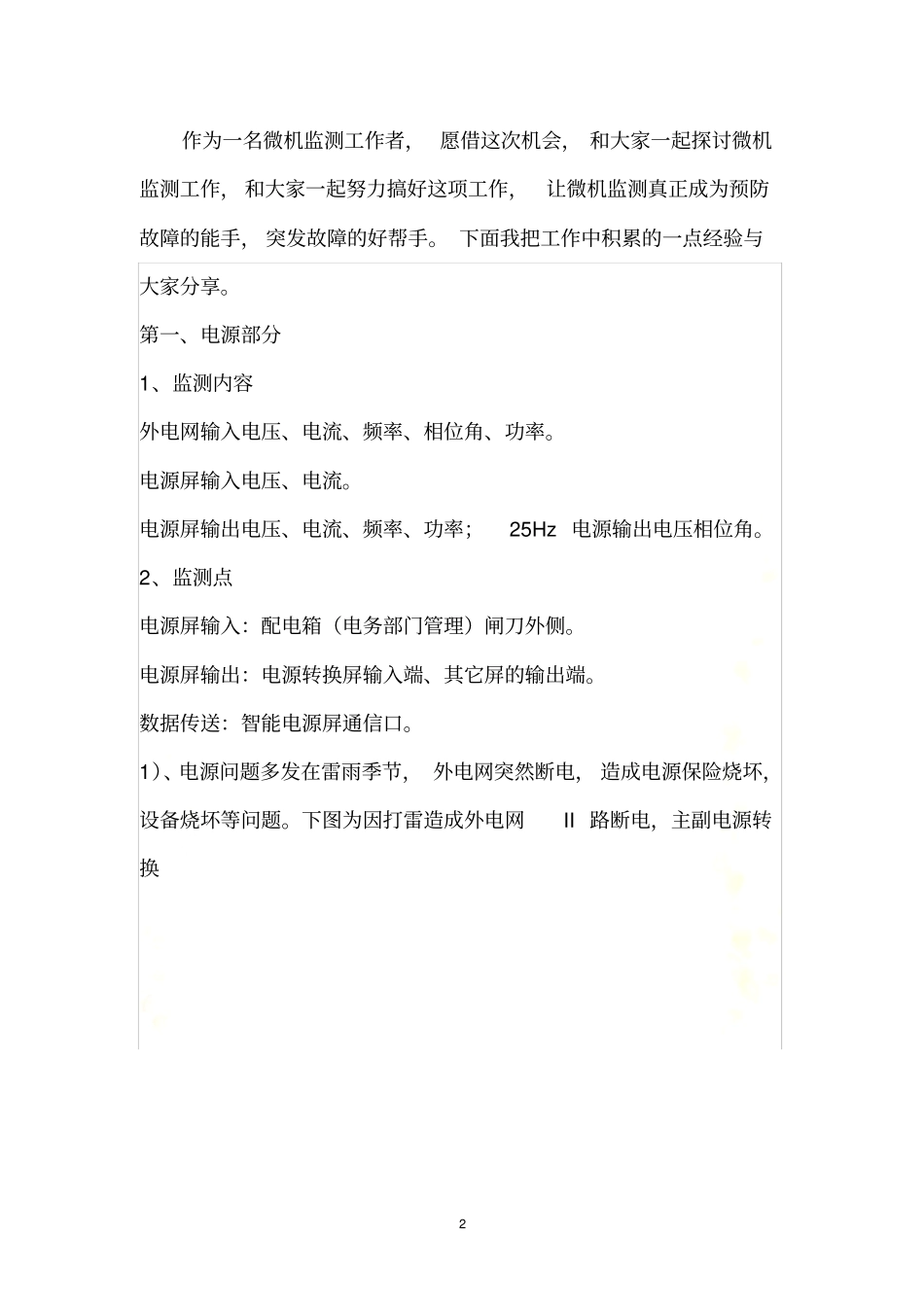

信号微机监测培训资料2作为一名微机监测工作者，愿借这次机会，和大家一起探讨微机监测工作，和大家一起努力搞好这项工作，让微机监测真正成为预防故障的能手，突发故障的好帮手。下面我把工作中积累的一点经验与大家分享。第一、电源部分1、监测内容外电网输入电压、电流、频率、相位角、功率。电源屏输入电压、电流。电源屏输出电压、电流、频率、功率；25Hz电源输出电压相位角。2、监测点电源屏输入：配电箱（电务部门管理）闸刀外侧。电源屏输出：电源转换屏输入端、其它屏的输出端。数据传送：智能电源屏通信口。1）、电源问题多发在雷雨季节，外电网突然断电，造成电源保险烧坏，设备烧坏等问题。下图为因打雷造成外电网II路断电，主副电源转换342）、外电网瞬间断电5外电网I、II路同时瞬间断电，造成GJZ220V、KZ24V等电源电压也同时瞬间下降，全站瞬间红光带，开放的信号非正常关闭。3）、外电网波动6智能屏A屏内D1端子板3#端子配线端接触不良，电流大发热造成电源线阻燃层烧焦冒烟进而烧坏相邻的电源线。外电网波动造成电源屏输入I、II路电源频繁转换，对D1端子板3#、4#端子电源线连接处多次冲击发热埋下隐患。4）、I、II路（外电网）电源正常情况下，电源屏输出电压瞬间波动。789上图为南阳东车间金华乡站8月14日在I、II路电源电压稳定的情况下，电源屏DZ220、1XJZ220等输出电压瞬间波动，工区值班人员对这一变化没有放过，经过仔细查找，发现转换屏内一电容坏，及时进行了更换，避免了一起可能发生的重大故障。5）、下图为电源屏故障，XJZ电源电压输出低，97V，影响信号开放。1011上图为8月18日洛阳车间庙沟站1：40分开始1XJZ、2XJZ电压由215V降至180V，2:24分，电压降至150V，5：47分，电压降至97V，6：01分，SII出发信号机灭灯，6：18分，X行进站信号机灭灯。故障发生后工区查找、测试发现电源屏模块不良，更换模块后电压恢复正常，故障消除。从1：40分电压变化到6:01分发生故障是有个过程的，假如这个过程在白天，我们利用好微机监测，这个故障就不会发生。目前，我们洛阳电务段的车间级普遍存在重一、二级报警，轻三级报警的现象，一、二级报警多为故障，再加上有声光报警，容易发现，多数车间、工区上报问题时能做到基本不漏，三级报警信息量大，从大量的信息中查找、发现有价值的东西，需要认真的态度、丰富的经验，不是每个车间级的调看人员都能做到，因此指挥中心通报的三级报警很多车间、工区未发现。一、二级报警是个过去时，我们必须查明造成这个报警的真实原因，针对这个原因制定相应防范措施，保证此类报警（故障）不能再次发生；三级报警是个将来时，三级报警及电气特性的变化能反映设备隐患，如果不能早发现、早排除就会导致报警升级，甚至发生故障。在这里，我再次提醒大家重视三级报警。站机对三级报警逐条分析，车间应做好检查、把关。第二、道岔部分一、ZD6、ZD9单动道岔直流电机动作的基本曲线分析道岔动作电流曲线是反映道岔运用质量的一个重要指标。微机12监测系统对道岔部分的电流随时间的变化进行实时监测，通过对动作电流曲线的观察、分析，可对道岔的电气特性、机械特性和时间特性进行判断，从中发现存在的问题，采取措施，可起到早期预防、消除隐患的作用。道岔的正常动作过程可分为：解锁一转换－锁闭。由于直流电动转辙机为串激电机，特点是电流越大，转矩越大，转速变慢；反之，电流越小，转矩就小，而转速加快。在一定范围内，直流电动转辙机具有电机的转速与转矩，能够随负荷的大小自动进行调整的“软特性”。我们可以把上图的道岔电流动作曲线分为四个时段来分析。第一时段就是道岔解锁的过程，可看出，电机刚启动时，有一个很大的启动电流，同时产生较大的转矩，这时道岔进入解锁状态，动作齿轮锁闭圆弧在动作齿条削尖齿内滑动，当动作齿轮带动齿条块动作时，与动作齿条相连的动作杆在杆件内有5mm以上空动距离，这时电机的负载很小，电流迅速回落，道岔进入转换过程．第二时段为道岔的转换过程。在这个过程中电机经过2级减速，带动道岔平稳转换，动作电流曲线平滑。如果动作电流小，表明转换阻力小；如果动作电流大，表明转换阻力大；...
