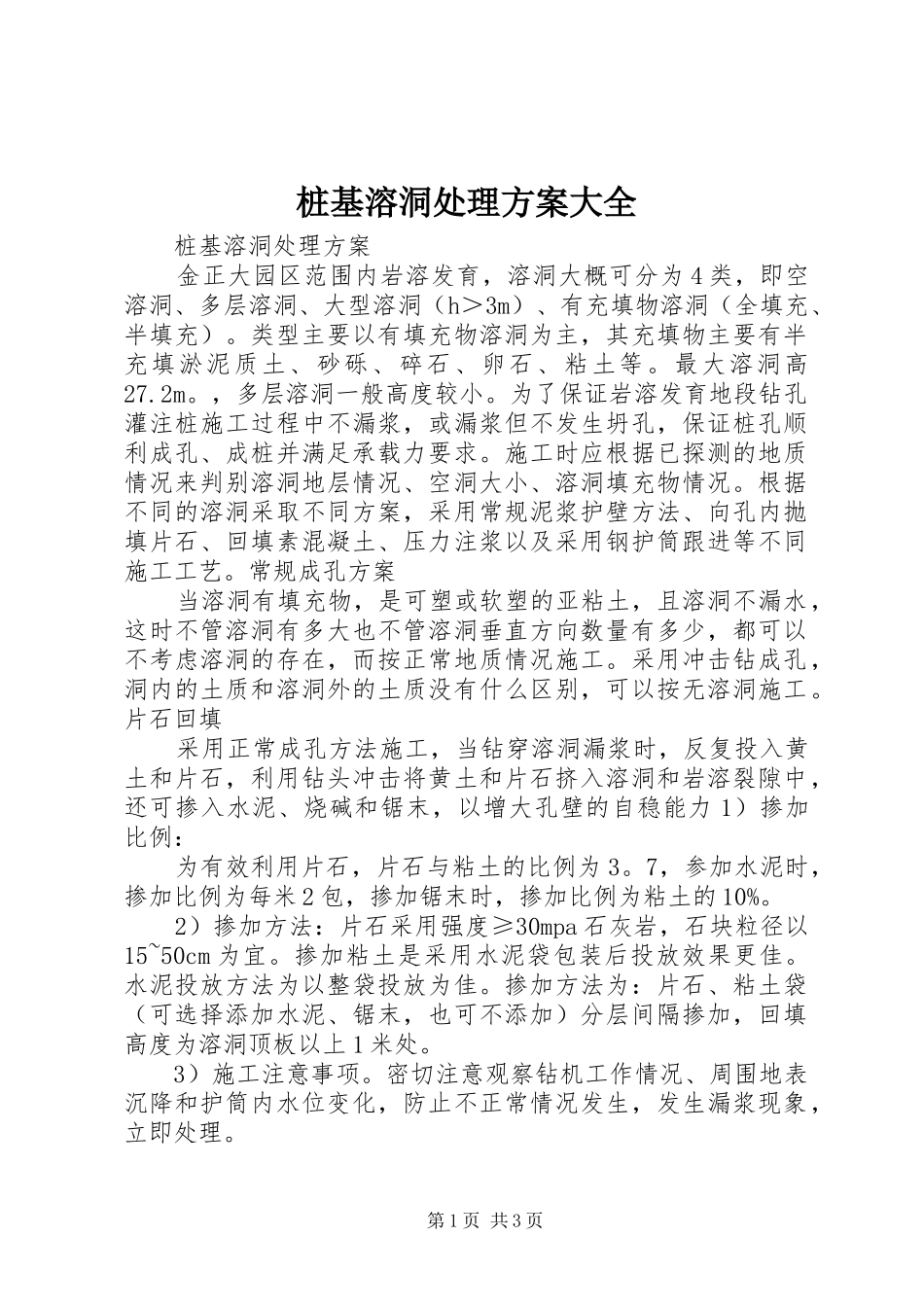

桩基溶洞处理方案大全桩基溶洞处理方案金正大园区范围内岩溶发育，溶洞大概可分为4类，即空溶洞、多层溶洞、大型溶洞（h＞3m）、有充填物溶洞（全填充、半填充）。类型主要以有填充物溶洞为主，其充填物主要有半充填淤泥质土、砂砾、碎石、卵石、粘土等。最大溶洞高27.2m。，多层溶洞一般高度较小。为了保证岩溶发育地段钻孔灌注桩施工过程中不漏浆，或漏浆但不发生坍孔，保证桩孔顺利成孔、成桩并满足承载力要求。施工时应根据已探测的地质情况来判别溶洞地层情况、空洞大小、溶洞填充物情况。根据不同的溶洞采取不同方案，采用常规泥浆护壁方法、向孔内抛填片石、回填素混凝土、压力注浆以及采用钢护筒跟进等不同施工工艺。常规成孔方案当溶洞有填充物，是可塑或软塑的亚粘土，且溶洞不漏水，这时不管溶洞有多大也不管溶洞垂直方向数量有多少，都可以不考虑溶洞的存在，而按正常地质情况施工。采用冲击钻成孔，洞内的土质和溶洞外的土质没有什么区别，可以按无溶洞施工。片石回填采用正常成孔方法施工，当钻穿溶洞漏浆时，反复投入黄土和片石，利用钻头冲击将黄土和片石挤入溶洞和岩溶裂隙中，还可掺入水泥、烧碱和锯末，以增大孔壁的自稳能力1）掺加比例：为有效利用片石，片石与粘土的比例为3。7，参加水泥时，掺加比例为每米2包，掺加锯末时，掺加比例为粘土的10%。2）掺加方法：片石采用强度≥30mpa石灰岩，石块粒径以15~50cm为宜。掺加粘土是采用水泥袋包装后投放效果更佳。水泥投放方法为以整袋投放为佳。掺加方法为：片石、粘土袋（可选择添加水泥、锯末，也可不添加）分层间隔掺加，回填高度为溶洞顶板以上1米处。3）施工注意事项。密切注意观察钻机工作情况、周围地表沉降和护筒内水位变化，防止不正常情况发生，发生漏浆现象，立即处理。第1页共3页根据地质资料，在接近溶洞时勤观察、勤检查，凭手握冲击主绳的手感，冲击岩层的响声，抽取的岩样来判断是否接近岩溶地层。接近岩溶时主绳松绳量应为1~2cm，防止穿岩壳时卡钻。钻穿岩溶地层上壳时，一旦漏浆，要及时投放粘土块、片石并补水，以保持孔内水位高度。4）主要适用范围及优势。适用于较小溶洞（溶洞高度小于3米），无填充物或半填冲，施工方法简单，造价较低。素混凝土回填采取正常成孔方法施工，当钻穿溶洞漏浆时或遇到倾斜颜面时填入低标号混凝土，间隔一定时间后采用冲击钻成孔。1）混凝土标号及配合比混凝土可采用c20（c15、c10也可）素混凝土，为尽快提高混凝土强度，节约施工时间，应在混凝土中掺加一定早强剂，提高素混凝土的早期强度。2）掺加方法。对于倾斜岩面，为校正孔位，回填素混凝土应与斜岩面顶面平齐，对于溶洞处，回填顶面高于溶洞顶板50cm。3）施工注意事项：回填48h后回填混凝土强度达到70%后，且应在桩基范围取芯检验填充效果，待溶洞完全填充且强度达到后方可进行桩基施工。4）主要适用范围及优势：适用于中、小溶洞，有无填充物均可采用此方案。施工方法简单，造价相对较高。注浆加固就是通过对照地质资料，对桩穿过的溶洞进行填充和加固。1）注浆孔布设：根据钻孔柱状图，找出最大溶洞，如果溶洞为连通溶洞，只需对其中最大的溶洞进行注浆加固。2）注浆压力控制。用注浆泵注浆，注浆压力不宜太大，控制在0.5~1.0mpa范围，具体压力值现场试验确定。注浆速度为15~20l/min，其目的是使浆液渗透到填充物内（包含灌入的砂和碎石），然后固结，渗透最小直径定位3.0米，以保证冲钻成孔是有足够的固结体。注浆时注浆管必须插入填充物底部，然后边注浆边缓慢上提，提管速度不宜太快，根据珠江速度确定，应是渗透半径控制在允许范围内。第2页共3页3）施工注意事项：防止浆液流失太远造成浪费，采用间歇注浆方式，使得先注入浆液与沙子（或碎石）初步达到胶结后再注浆，循环注浆多次，直至达到规定的注浆量和注浆压力控制值为止。注完一个孔后，继续对其余孔进行注浆，后注浆压力必须调高，最后封孔。注浆顺序由现场自行掌握。且应在桩基范围取芯检验填充效果，待溶洞完全填充且强度达到后方可进行桩基施工。4）主要适用范围及优势：多适用于小型（高度小于1米）或多层溶洞（多层串珠状小溶洞），...
