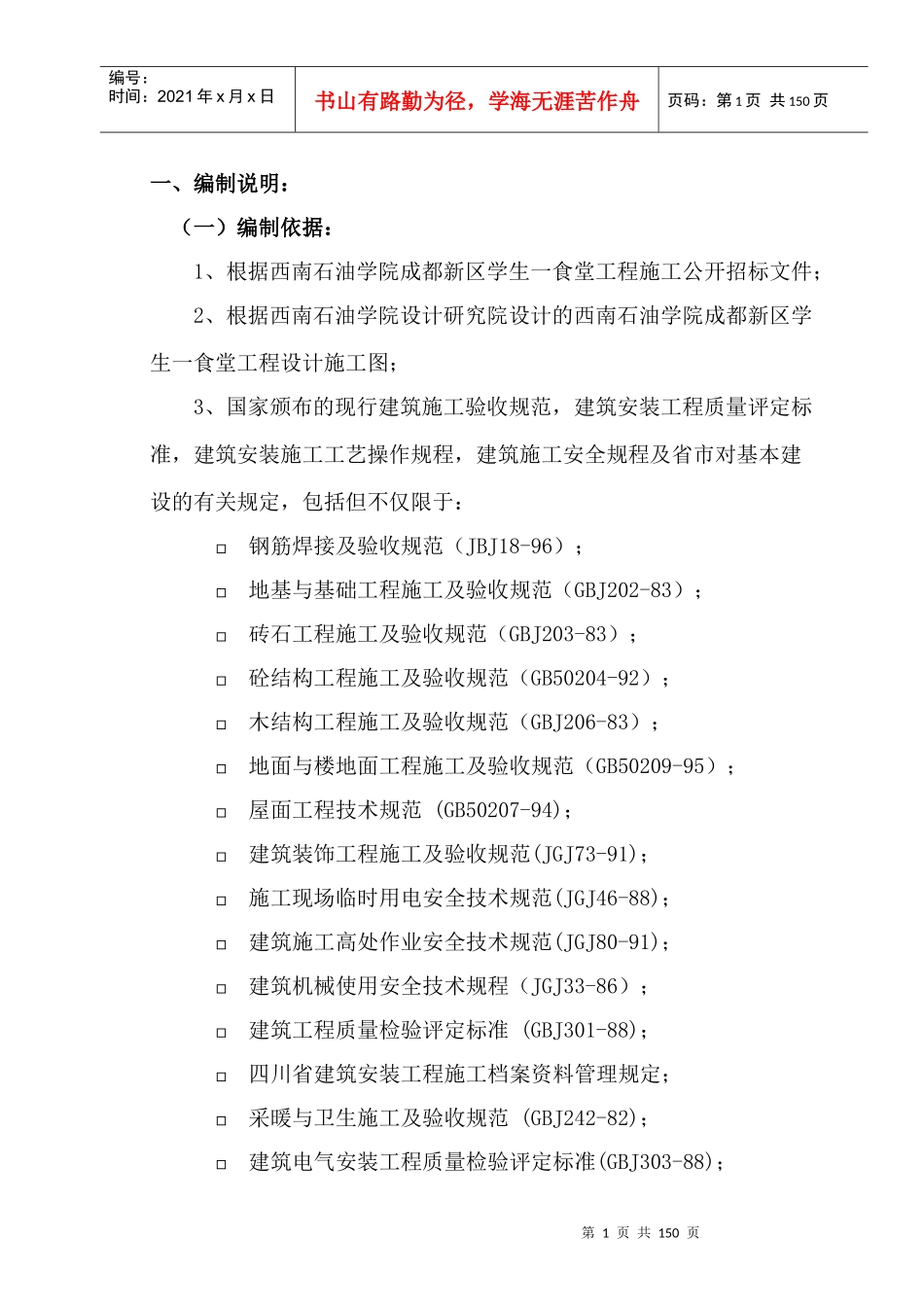

第1页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共150页一、编制说明：（一）编制依据：1、根据西南石油学院成都新区学生一食堂工程施工公开招标文件；2、根据西南石油学院设计研究院设计的西南石油学院成都新区学生一食堂工程设计施工图；3、国家颁布的现行建筑施工验收规范，建筑安装工程质量评定标准，建筑安装施工工艺操作规程，建筑施工安全规程及省市对基本建设的有关规定，包括但不仅限于：钢筋焊接及验收规范（JBJ18-96）；地基与基础工程施工及验收规范（GBJ202-83）；砖石工程施工及验收规范（GBJ203-83）；砼结构工程施工及验收规范（GB50204-92）；木结构工程施工及验收规范（GBJ206-83）；地面与楼地面工程施工及验收规范（GB50209-95）；屋面工程技术规范(GB50207-94)；建筑装饰工程施工及验收规范(JGJ73-91)；施工现场临时用电安全技术规范(JGJ46-88)；建筑施工高处作业安全技术规范(JGJ80-91)；建筑机械使用安全技术规程（JGJ33-86）；建筑工程质量检验评定标准(GBJ301-88)；四川省建筑安装工程施工档案资料管理规定；采暖与卫生施工及验收规范(GBJ242-82)；建筑电气安装工程质量检验评定标准(GBJ303-88)；第2页共150页第1页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共150页电气装置安装工程接地装置及验收规范(GB50169-92)；建筑工程施工现场供用电安全规范(Gb50194-93)；电气装置安装工程接地装置施工及验收规范（BG50169-86）；电气装置安装工程电气设备交接验收标准（BG50150-91）；建筑安装工程质量检验评定标准通用机（TJ305-76）；现场设备、工业管道焊接工程施工及验收规范（BGJ236-82）；通风与空调工程施工及验收规范（GBJ243-82）；制冷设备安装工程施工及验收规范（GBJ64-84）；机械设备安装工程施工及验收规范（TJ231-78）；施工现场用电安全技术规范（JGJ46-88）；火灾自动报警系统施工及验收规范（GB50166-92）。以上标准和规范我公司将在现场项目经理部配备完整的一套，部分标准和规范将做到主管工长和施工班组长人手一套。4、根据我公司质量手册和程序文件并结合现场周边环境及我公司多年从事高校建筑施工的经验以及技术管理水平和机械设备装备能力。5、根据2001年7月27日招标文件答疑。（二）编制内容：根据招标文件要求，本次招标范围为西南石油学院设计研究院设计的施工图内容，含设计图范围内的土建及初装修、水电安装工程内容。二、工程概况及工程特点：第3页共150页第2页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共150页（一）工程概况：1、建筑概况：本工程位于四川省成都市新都县新都镇西南石油学院新校区内。建筑占地面积为3700m2,总建筑面积为8100m2。该工程二至四层，食堂、浴室为二层框架，炊事员宿舍为四层砖混。建筑总高为13.8m。其建筑立面造型简洁、明快大方，建成后可供5000名学生就餐，9200名学生洗浴和开水供应。主要建筑特征祥下表：建筑概况建筑特征建筑物高度13.8m建筑层数2～4层货梯1台层高4.5m（食堂浴室），3m（宿舍）楼梯5座建筑面积8100m2建筑装饰项目名称名称分布部位外墙外墙面砖除幕墙外所有外墙面半隐框玻璃幕墙正立面两个转角处内墙白色乳胶漆面餐厅、1号楼梯对缝贴瓷砖墙面厨房、粗加工、精加工、售饭廊道、洗、公共卫生间、洗碗间、浴室及其走道白色仿瓷漆面其余各房间第4页共150页第3页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共150页屋面改性沥青卷材及高分子卷材(保温屋面)屋面一改性沥青卷材及高分子卷材(非保温屋面)屋面二SBS卷材上铺10厚地砖露天屋面楼地面抛光地砖面餐厅防滑地砖面厨房、粗加工、精加工、售饭廊道、洗、公共卫生间、洗碗间、浴室更衣间、炊事员宿舍卫生间花岗石地面1号楼梯豆石地面其余楼梯、办公、宿舍、修理间及其走道、浴室门厅、锅炉房、洗衣房、电梯间、配电间、其余库房等辅间疏水防滑胶板面浴室及其走道架空木地板主食库踢脚150高20厚栗色硬木板踢脚餐厅、1号楼梯150高栗色釉面砖...
