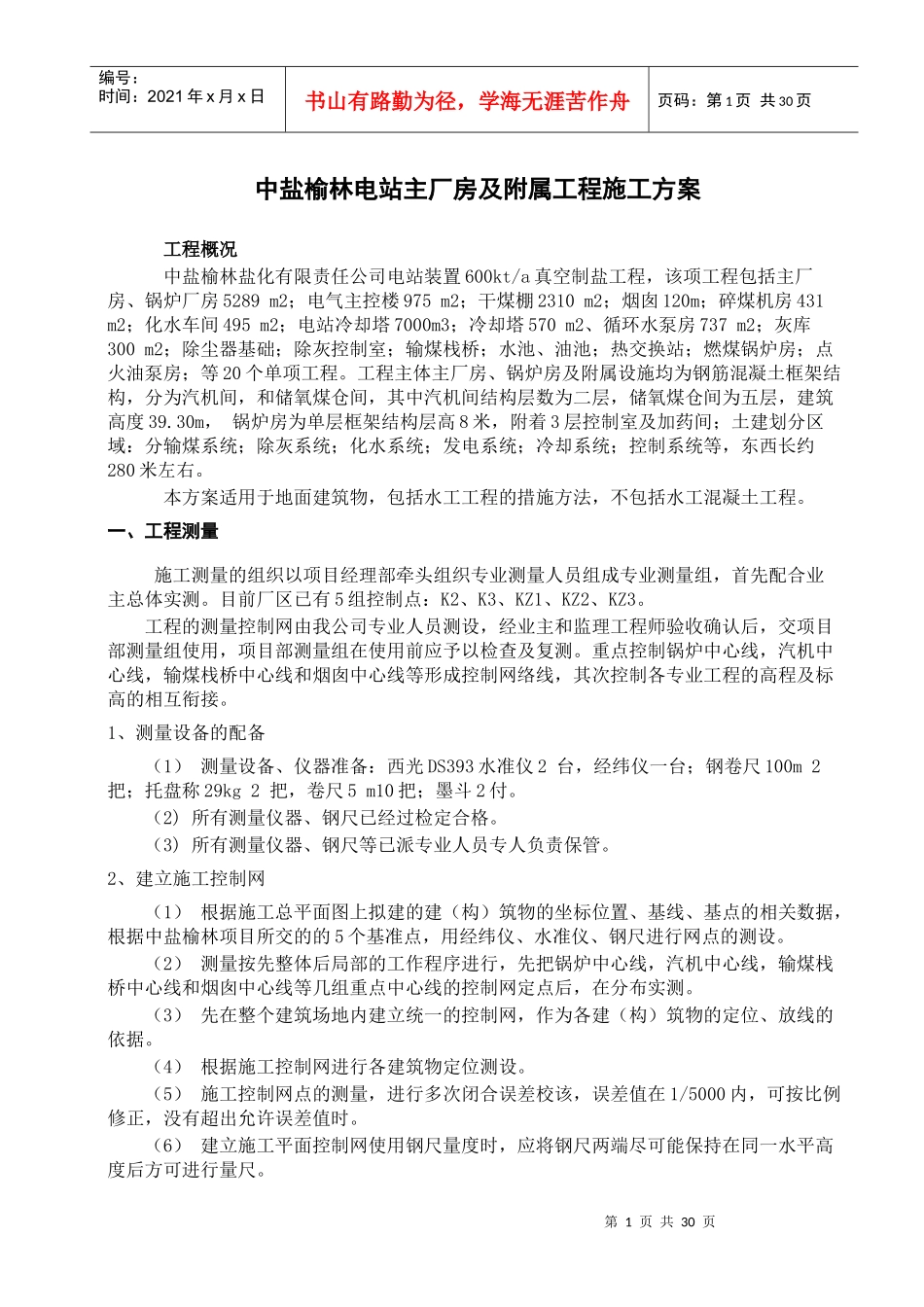

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页中盐榆林电站主厂房及附属工程施工方案工程概况中盐榆林盐化有限责任公司电站装置600kt/a真空制盐工程，该项工程包括主厂房、锅炉厂房5289m2；电气主控楼975m2；干煤棚2310m2；烟囱120m；碎煤机房431m2；化水车间495m2；电站冷却塔7000m3；冷却塔570m2、循环水泵房737m2；灰库300m2；除尘器基础；除灰控制室；输煤栈桥；水池、油池；热交换站；燃煤锅炉房；点火油泵房；等20个单项工程。工程主体主厂房、锅炉房及附属设施均为钢筋混凝土框架结构，分为汽机间，和储氧煤仓间，其中汽机间结构层数为二层，储氧煤仓间为五层，建筑高度39.30m，锅炉房为单层框架结构层高8米，附着3层控制室及加药间；土建划分区域：分输煤系统；除灰系统；化水系统；发电系统；冷却系统；控制系统等，东西长约280米左右。本方案适用于地面建筑物，包括水工工程的措施方法，不包括水工混凝土工程。一、工程测量施工测量的组织以项目经理部牵头组织专业测量人员组成专业测量组，首先配合业主总体实测。目前厂区已有5组控制点：K2、K3、KZ1、KZ2、KZ3。工程的测量控制网由我公司专业人员测设，经业主和监理工程师验收确认后，交项目部测量组使用，项目部测量组在使用前应予以检查及复测。重点控制锅炉中心线，汽机中心线，输煤栈桥中心线和烟囱中心线等形成控制网络线，其次控制各专业工程的高程及标高的相互衔接。1、测量设备的配备（1）测量设备、仪器准备：西光DS393水准仪2台，经纬仪一台；钢卷尺100m2把；托盘称29kg2把，卷尺5m10把；墨斗2付。（2)所有测量仪器、钢尺已经过检定合格。（3)所有测量仪器、钢尺等已派专业人员专人负责保管。2、建立施工控制网（1）根据施工总平面图上拟建的建（构）筑物的坐标位置、基线、基点的相关数据，根据中盐榆林项目所交的的5个基准点，用经纬仪、水准仪、钢尺进行网点的测设。（2）测量按先整体后局部的工作程序进行，先把锅炉中心线，汽机中心线，输煤栈桥中心线和烟囱中心线等几组重点中心线的控制网定点后，在分布实测。（3）先在整个建筑场地内建立统一的控制网，作为各建（构）筑物的定位、放线的依据。（4）根据施工控制网进行各建筑物定位测设。（5）施工控制网点的测量，进行多次闭合误差校该，误差值在1/5000内，可按比例修正，没有超出允许误差值时。（6）建立施工平面控制网使用钢尺量度时，应将钢尺两端尽可能保持在同一水平高度后方可进行量尺。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页（7）统一施工控制网点，水准点及建（构）筑物的主轴线等控制点标志设置牢固、稳定，不下沉、不变位，并用混凝土保护，重点的标志和环境保护需要，可加栏围护。（8）最后确定单项工程汽机房、锅炉房的轴线坐标。3、楼层放线措施（1）根据总平面图或布置平面图所标示的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸。测量由主轴线交点处开始，测量（丈量）各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复准准确，方可把轴线延伸到建筑物外的轴线桩、龙门架及邻近建（构）筑物上。（2）分画轴线开间尺寸，应用总长度尺寸进行复准，尽量减少分画尺寸积累误差。4、沉降观测方法沉降观测点布置在建筑物的角点和后浇带的两侧，采用几何水准测量方法，使用DiNi10型精密水准仪配合铟瓦数码条形尺，进行沉降观测，沉降观测网布设成闭合线路。观测时必须做到“四定”：固定人员、固定仪器、固定观测线路、固定观测时间。在首层相应部位设置沉降观测点，进行地上部分沉降观测，将基础沉降量和地上部分沉降量进行累计，得最终沉降量。沉降观测点的具体做法见下：5、沉降观测频率在±0.000m层柱墙施工完成后开始观测，混凝土结构施工时，每完成一层观测一次，主体封顶后，第一年每季度一次，第二年每半年一次，以后每年一次，直至沉降稳定为止。沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。若最后三个周期观测中每周期沉降量不大于2倍测量中误差，可认为已进入稳定阶段。在...
