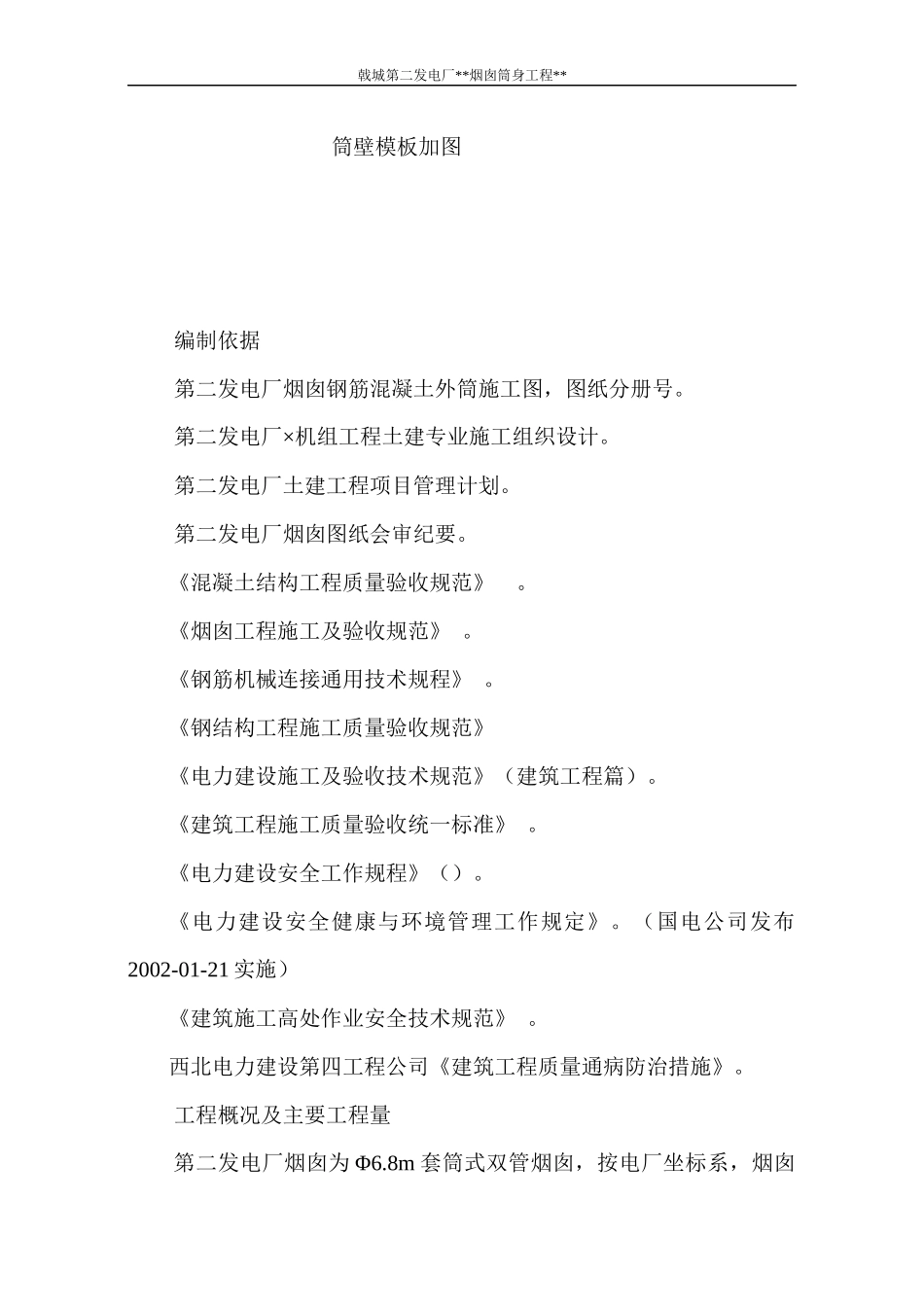

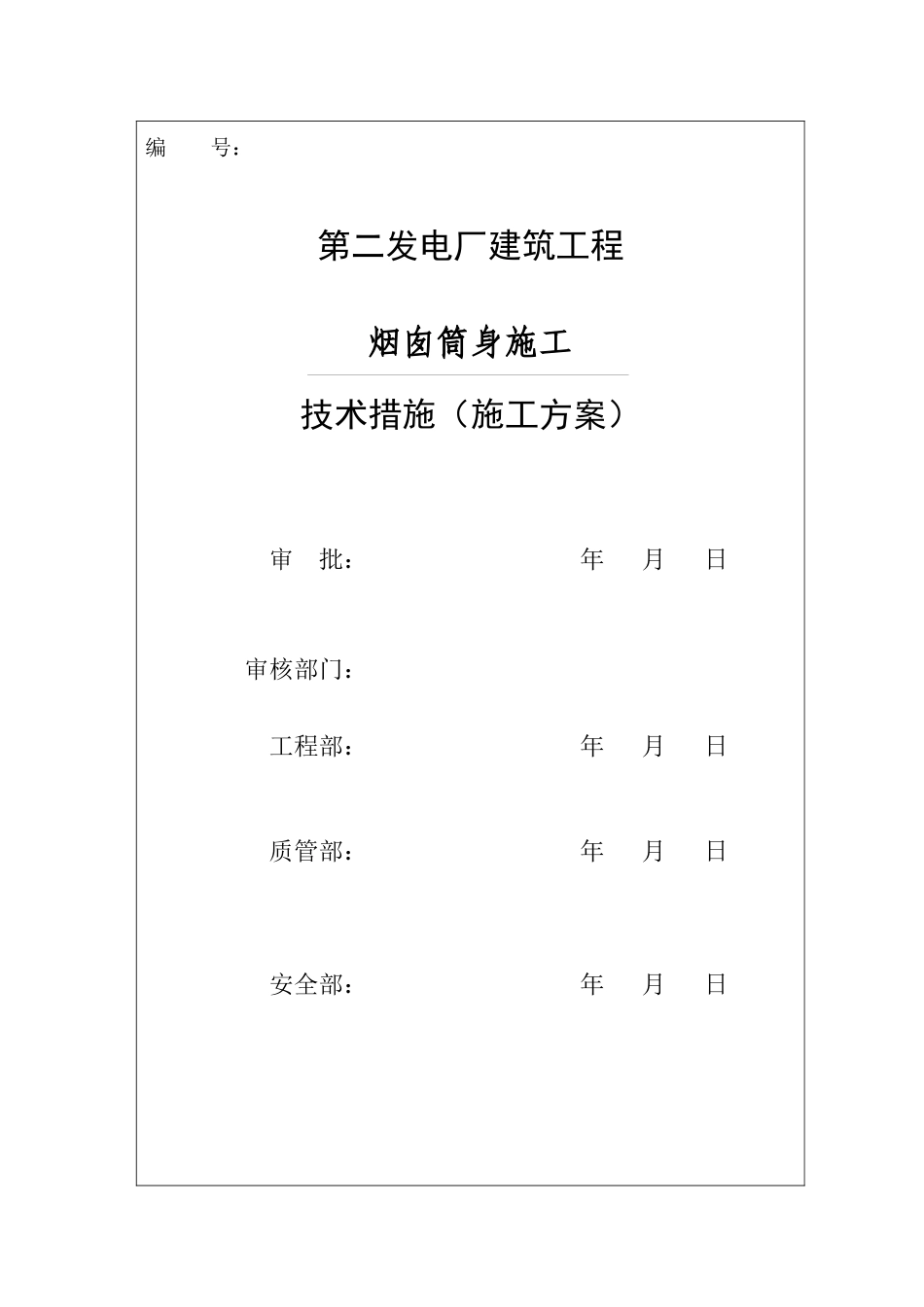

编号：第二发电厂建筑工程烟囱筒身施工技术措施（施工方案）审批：年月日审核部门：工程部：年月日质管部：年月日安全部：年月日戟城第二发电厂**烟囱筒身工程**编写人：年月日西北电力建设第四工程公司目录编制依据页工程概况及主要工程量页施工区域平面布置页施工准备页施工顺序及方法页质量标准页质量保证措施页安全措施页文明施工与环境保护措施页劳动力组织页施工材料、机具计划页施工进度计划页附图：施工区域平面布置附图：电动提模组装图附图：脚手架搭设、轨道平面布置图戟城第二发电厂**烟囱筒身工程**筒壁模板加图编制依据第二发电厂烟囱钢筋混凝土外筒施工图，图纸分册号。第二发电厂×机组工程土建专业施工组织设计。第二发电厂土建工程项目管理计划。第二发电厂烟囱图纸会审纪要。《混凝土结构工程质量验收规范》。《烟囱工程施工及验收规范》。《钢筋机械连接通用技术规程》。《钢结构工程施工质量验收规范》《电力建设施工及验收技术规范》（建筑工程篇）。《建筑工程施工质量验收统一标准》。《电力建设安全工作规程》（）。《电力建设安全健康与环境管理工作规定》。（国电公司发布2002-01-21实施）《建筑施工高处作业安全技术规范》。西北电力建设第四工程公司《建筑工程质量通病防治措施》。工程概况及主要工程量第二发电厂烟囱为Φ6.8m套筒式双管烟囱，按电厂坐标系，烟囱戟城第二发电厂**烟囱筒身工程**中心坐标815.60m，575.50m，±0.00m相当于绝对标高米。外筒为钢筋砼结构，高度233.0m，外筒▽25.0m以下以及▽100.0m以上为直筒部分，▽25.0m以下筒壁外半径12.75m，壁厚700mm；▽100.0m以上筒壁外半径9.0m，壁厚在300mm之间，壁厚随高度的增加而减少；烟囱外筒▽▽100.0m段，筒壁外半径随高度的增加按的坡度减少，壁厚在㎜～㎜之间变化。内管为钢管结构，高度240.0m，内径6.8m。烟囱内管、外筒夹层间▽25.0m、▽60.0m、▽100.0m、▽140.0m、▽180.0m设有层钢梁格栅板检修平台；在夹层间▽225.0m处设一层钢梁—钢筋砼板组合平台，用于钢内管的安装；在外筒顶部▽232.5m处设有封顶砼平台，钢内管伸出顶部平台7.5m；外筒每层平台处设有个㎜×㎜采光窗；烟道接口尺寸7m×13.3m(宽×高)，顶标高▽21.65m；烟囱底部设有两个5m×5m门洞，以供施工使用。烟囱外筒自▽135.0m起向上涂刷红白相间航空色标，色带宽度21m，在夹层间门洞正对处设有一折返式上人钢扶梯。外筒主要工程量砼：1200m3砼：2627m3砼：2435m3钢筋：～施工区域平面布置烟囱施工区域平面布置应结合周围建、构筑物的施工进度及厂区戟城第二发电厂**烟囱筒身工程**临建设施进行统筹安排，烟囱安全警戒区内建、构筑物在施工进度上应避开烟囱筒身施工工期，施工区域平面布置详见附图。烟囱零米筒壁外围30m区域范围内为施工安全警戒区，生产临建设施应布置在警戒区外。危险区域界线处应设围栅，并悬挂安全警示牌。危险区域内供施工人员、车辆进出烟囱使用的通道应搭设坚固的安全棚盖，并设专职人员看守。施工电源施工电源由厂区配电室引入，用电负荷包括：电动升模提升机：×直流电焊机：×施工升降机：×现场照明及办公用电：其它作业：合计：＝考虑到各种用电设备不会同时使用及供电的可靠性，取烟囱施工实际负荷为。戟城第二发电厂**烟囱筒身工程**施工水源烟囱施工水源由厂区临建水管网用寸镀锌钢管引至蓄水池。蓄水池贮水量为8m3。用施工升降机将水运至烟囱施工平台上的储水桶,以供烟囱养护及其它用水要求。施工准备人员配备根据项目部安排由队负责烟囱筒身施工，计划投入劳动力约人。参见劳动力组织表。主要材料配备参见施工材料、机具计划。开工条件4.3.1烟囱基础大体积砼测温养护结束，基础土方已回填至地面标高，质量符合要求。4.3.2筒壁钢筋已由钢筋车间配制，满足烟囱施工。4.3.3施工水、电源已按方案要求布置好。4.3.4烟囱图纸已会审。4.3.5施工人员已进行体检，全部合格；开工前进行安全、技术培训，全部考试合格，并接受交底（安全、技术）。施工顺序及方法施工顺序▽0m～▽7.5m筒壁施工――电动提模组装、施工升降机安戟城第二发电厂**烟囱筒身工程**装――▽7.5m～▽9m筒壁施工――电动...
