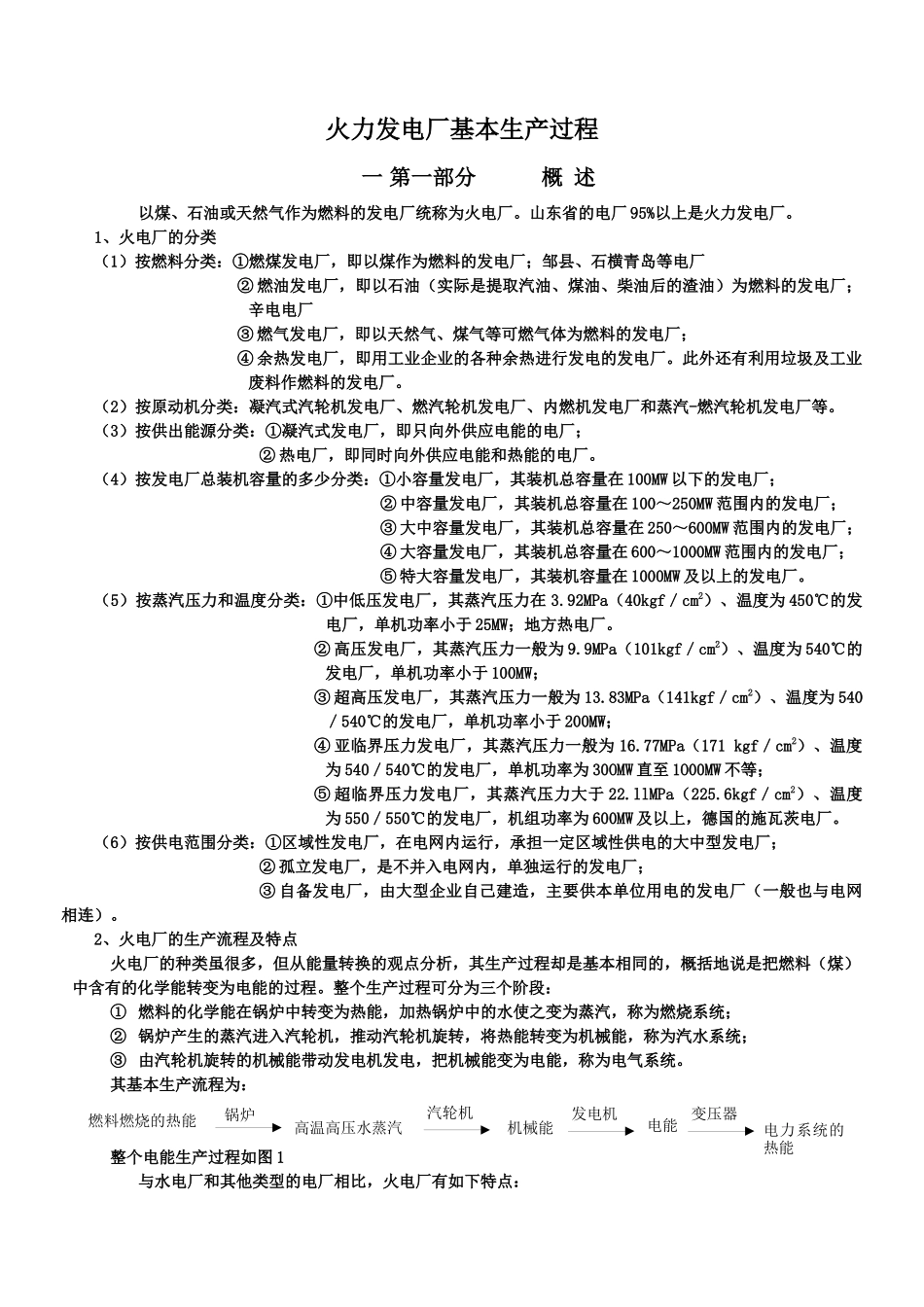

燃料燃烧的热能锅炉高温高压水蒸汽汽轮机机械能发电机电能变压器电力系统的热能火力发电厂基本生产过程一第一部分概述以煤、石油或天然气作为燃料的发电厂统称为火电厂。山东省的电厂95%以上是火力发电厂。1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。此外还有利用垃圾及工业废料作燃料的发电厂。（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。（4）按发电厂总装机容量的多少分类：①小容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂。（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。2、火电厂的生产流程及特点火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。整个生产过程可分为三个阶段：①燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；②锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统；③由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电气系统。其基本生产流程为：整个电能生产过程如图1与水电厂和其他类型的电厂相比，火电厂有如下特点：第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页凝汽式火电厂生产过程示意图（1）火电厂布局灵活，装机容量的大小可按需要决定。（2）火电厂建造工期短，一般为水电厂的一半甚至更短。一次性建造投资少，仅为水电厂的一半左右。（3）火电厂耗煤量大，目前发电用煤约占全国煤碳总产量的25％左右，加上运煤费用和大量用水，其生产成本比水力发电要高出3～4倍。（4）火电厂动力设备繁多，发电机组控制操作复杂，厂用电量和运行人员都多于水电厂，运行费用高。（5）汽轮机开、停机过程时间长，耗资大，不宜作为调峰电源用。（6）火电厂对空气和环境的污染大。第二部分三大系统简介一、燃烧系统燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如图2所示。（l）运煤。电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og／kw.h计，每天需用标准煤（每千克煤产生70O0卡热量）360（g）×120万（kw）×24（h）=10368t。因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g／kw·h左右，所以用煤量会更大。据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁路全部运输量的4O％。为保证电厂安全生产，一般要求电厂贮备十...
