电池材料分析规程VIP免费

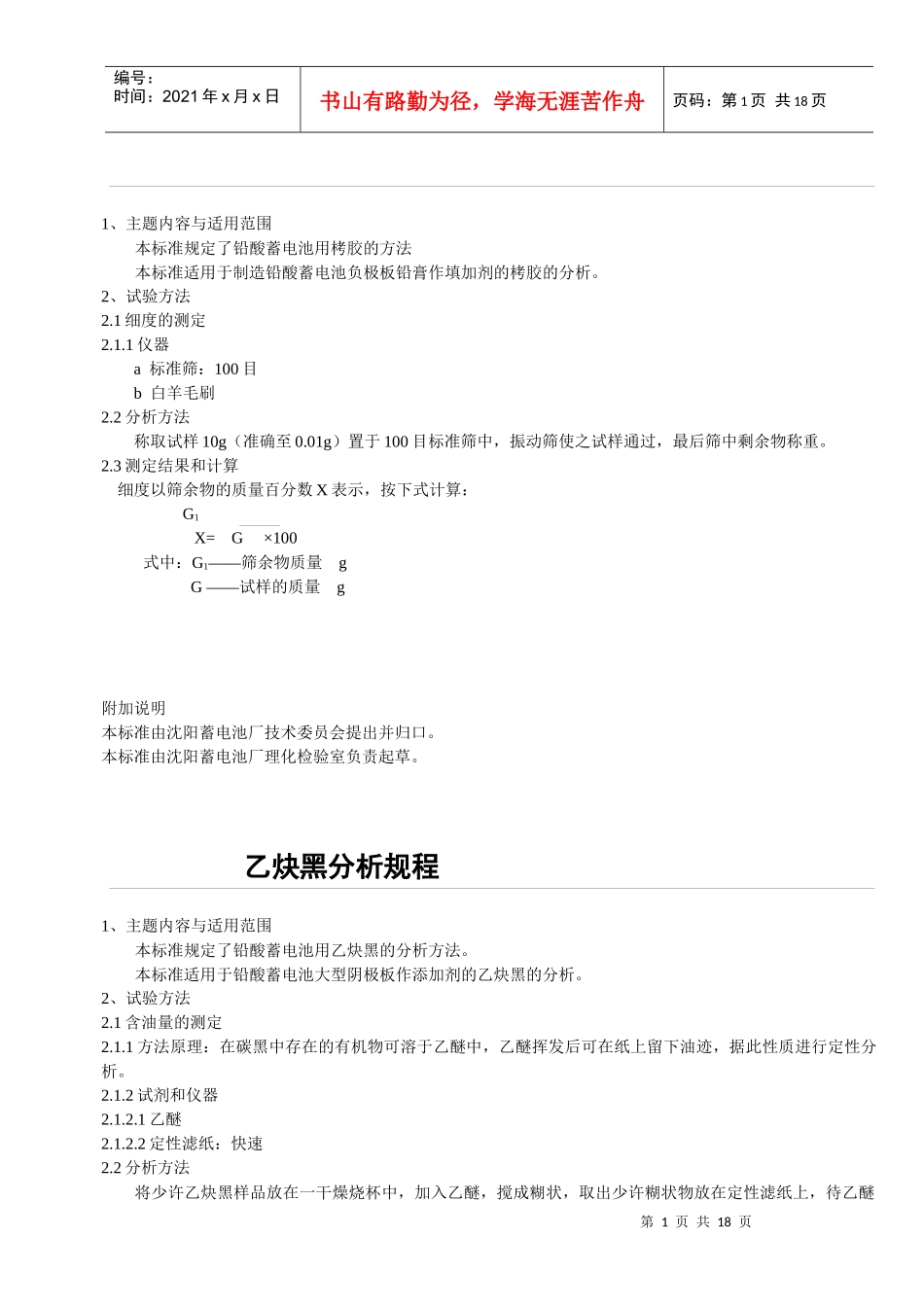

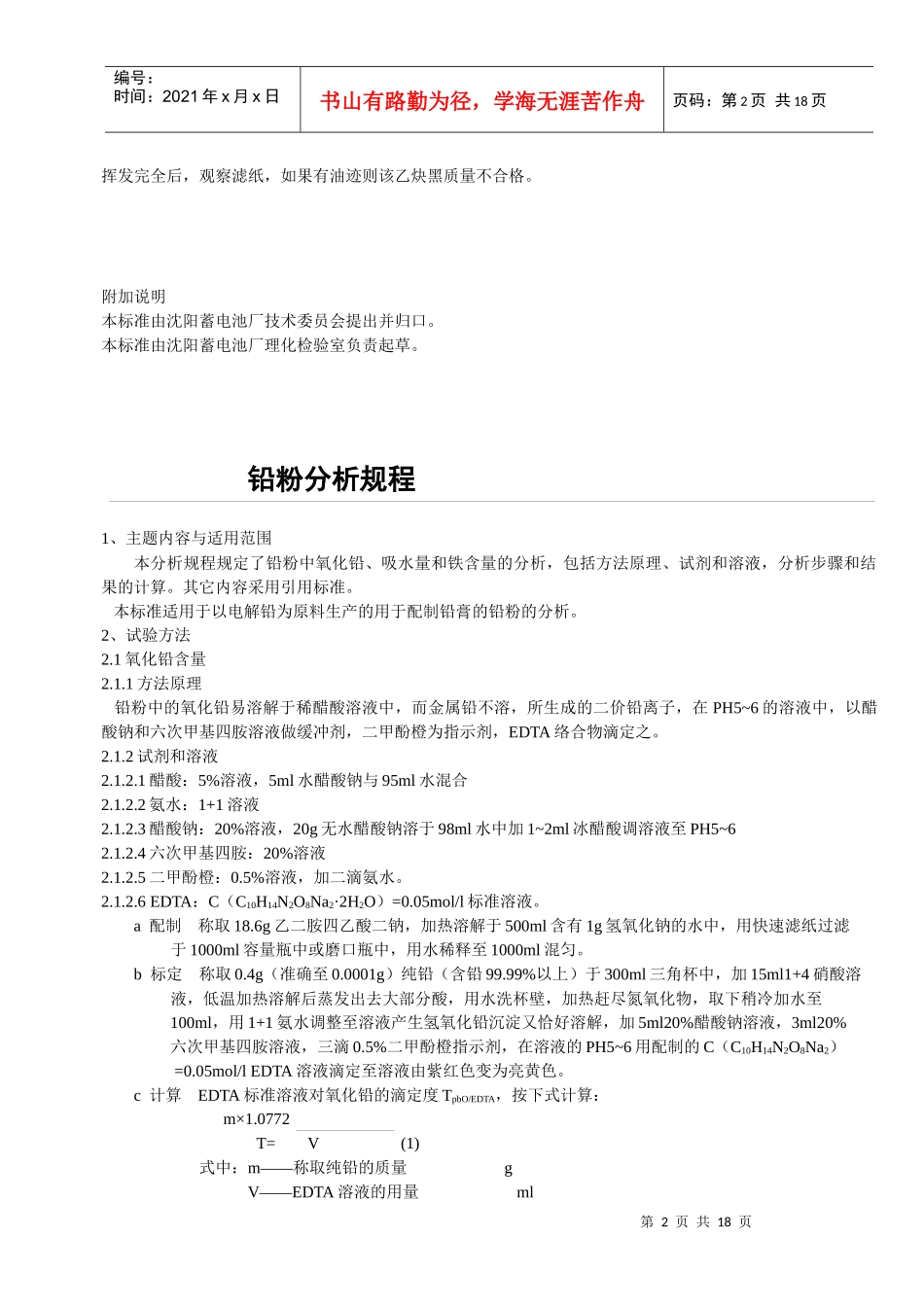

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1、主题内容与适用范围本标准规定了铅酸蓄电池用栲胶的方法本标准适用于制造铅酸蓄电池负极板铅膏作填加剂的栲胶的分析。2、试验方法2.1细度的测定2.1.1仪器a标准筛：100目b白羊毛刷2.2分析方法称取试样10g（准确至0.01g）置于100目标准筛中，振动筛使之试样通过，最后筛中剩余物称重。2.3测定结果和计算细度以筛余物的质量百分数X表示，按下式计算：G1X=G×100式中：G1——筛余物质量gG——试样的质量g附加说明本标准由沈阳蓄电池厂技术委员会提出并归口。本标准由沈阳蓄电池厂理化检验室负责起草。乙炔黑分析规程1、主题内容与适用范围本标准规定了铅酸蓄电池用乙炔黑的分析方法。本标准适用于铅酸蓄电池大型阴极板作添加剂的乙炔黑的分析。2、试验方法2.1含油量的测定2.1.1方法原理：在碳黑中存在的有机物可溶于乙醚中，乙醚挥发后可在纸上留下油迹，据此性质进行定性分析。2.1.2试剂和仪器2.1.2.1乙醚2.1.2.2定性滤纸：快速2.2分析方法将少许乙炔黑样品放在一干燥烧杯中，加入乙醚，搅成糊状，取出少许糊状物放在定性滤纸上，待乙醚第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页挥发完全后，观察滤纸，如果有油迹则该乙炔黑质量不合格。附加说明本标准由沈阳蓄电池厂技术委员会提出并归口。本标准由沈阳蓄电池厂理化检验室负责起草。铅粉分析规程1、主题内容与适用范围本分析规程规定了铅粉中氧化铅、吸水量和铁含量的分析，包括方法原理、试剂和溶液，分析步骤和结果的计算。其它内容采用引用标准。本标准适用于以电解铅为原料生产的用于配制铅膏的铅粉的分析。2、试验方法2.1氧化铅含量2.1.1方法原理铅粉中的氧化铅易溶解于稀醋酸溶液中，而金属铅不溶，所生成的二价铅离子，在PH5~6的溶液中，以醋酸钠和六次甲基四胺溶液做缓冲剂，二甲酚橙为指示剂，EDTA络合物滴定之。2.1.2试剂和溶液2.1.2.1醋酸：5%溶液，5ml水醋酸钠与95ml水混合2.1.2.2氨水：1+1溶液2.1.2.3醋酸钠：20%溶液，20g无水醋酸钠溶于98ml水中加1~2ml冰醋酸调溶液至PH5~62.1.2.4六次甲基四胺：20%溶液2.1.2.5二甲酚橙：0.5%溶液，加二滴氨水。2.1.2.6EDTA：C（C10H14N2O8Na2·2H2O）=0.05mol/l标准溶液。a配制称取18.6g乙二胺四乙酸二钠，加热溶解于500ml含有1g氢氧化钠的水中，用快速滤纸过滤于1000ml容量瓶中或磨口瓶中，用水稀释至1000ml混匀。b标定称取0.4g（准确至0.0001g）纯铅（含铅99.99%以上）于300ml三角杯中，加15ml1+4硝酸溶液，低温加热溶解后蒸发出去大部分酸，用水洗杯壁，加热赶尽氮氧化物，取下稍冷加水至100ml，用1+1氨水调整至溶液产生氢氧化铅沉淀又恰好溶解，加5ml20%醋酸钠溶液，3ml20%六次甲基四胺溶液，三滴0.5%二甲酚橙指示剂，在溶液的PH5~6用配制的C（C10H14N2O8Na2）=0.05mol/lEDTA溶液滴定至溶液由紫红色变为亮黄色。c计算EDTA标准溶液对氧化铅的滴定度TpbO/EDTA，按下式计算：m×1.0772T=V(1)式中：m——称取纯铅的质量gV——EDTA溶液的用量ml第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页1.0772——铅换算成氧化铅的系数2.1.3分析步骤称取0.5g试样，于加有20ml5%醋酸溶液的250ml三角杯中，轻轻摇动溶解10min。用水稀释至80~100ml，用1+1氨水调溶液至PH5~6，加5ml20%醋酸钠溶液，3ml20%六次甲基四胺溶液，三滴0.5%二甲酚指示剂，用C（C10H14N2O8Na2）=0.05mol/lEDTA标准溶液滴定至溶液由紫红色变为亮黄色。2.1.4分析结果的表述氧化铅含量X1以质量百分数表示，按下式计算：T·V×100X1=m（2）式中：T——EDTA标准溶液对氧化铅的滴定g/mlV——EDTA标准溶液的用量mlm——试样的质量g2.2吸水量2.2.1分析步骤铅粉分析规程用托盘天平称取30g试样，于50ml干烧杯中，在不断搅拌下用滴定管滴加水约3ml至形成铅膏，用玻璃棒压下去铅膏恰好发粘而又不粘着玻璃棒为止。2.2.2分析结果的表述吸水量X2以1kg铅粉吸水毫升数表示，按下式计算：V×100X2=m(3)式中：V——水的用量mlm——试样的质量g2.3...
