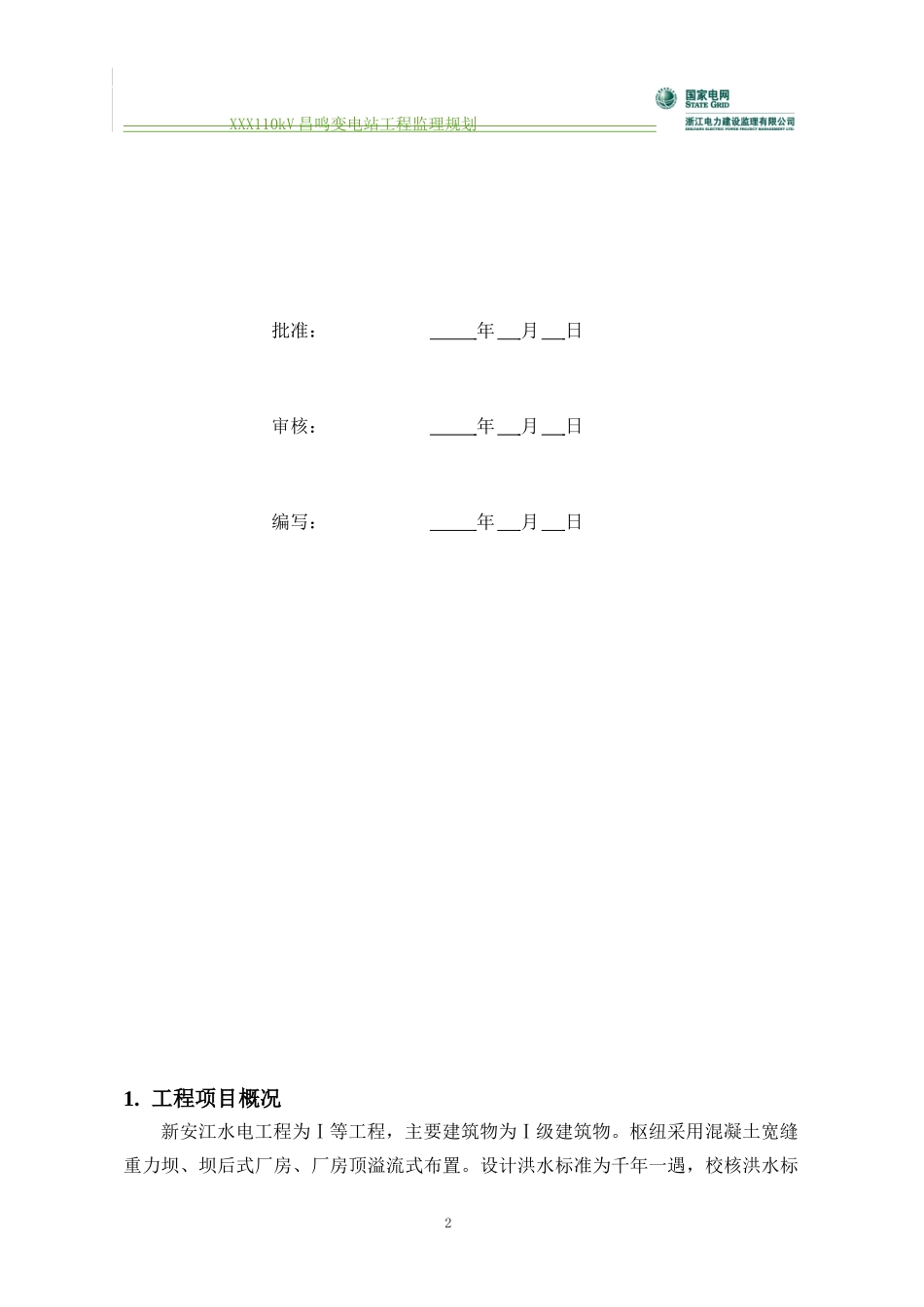

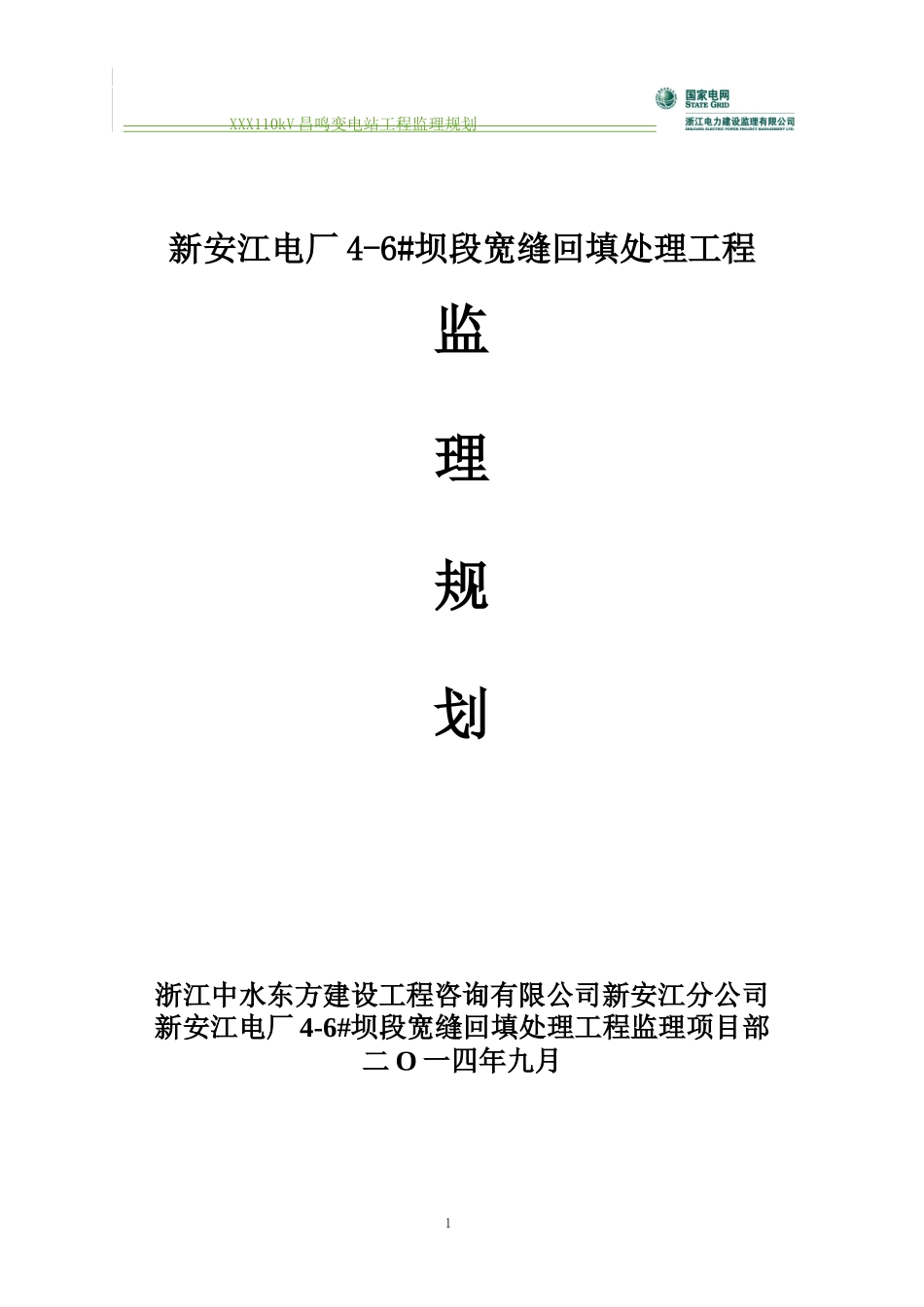

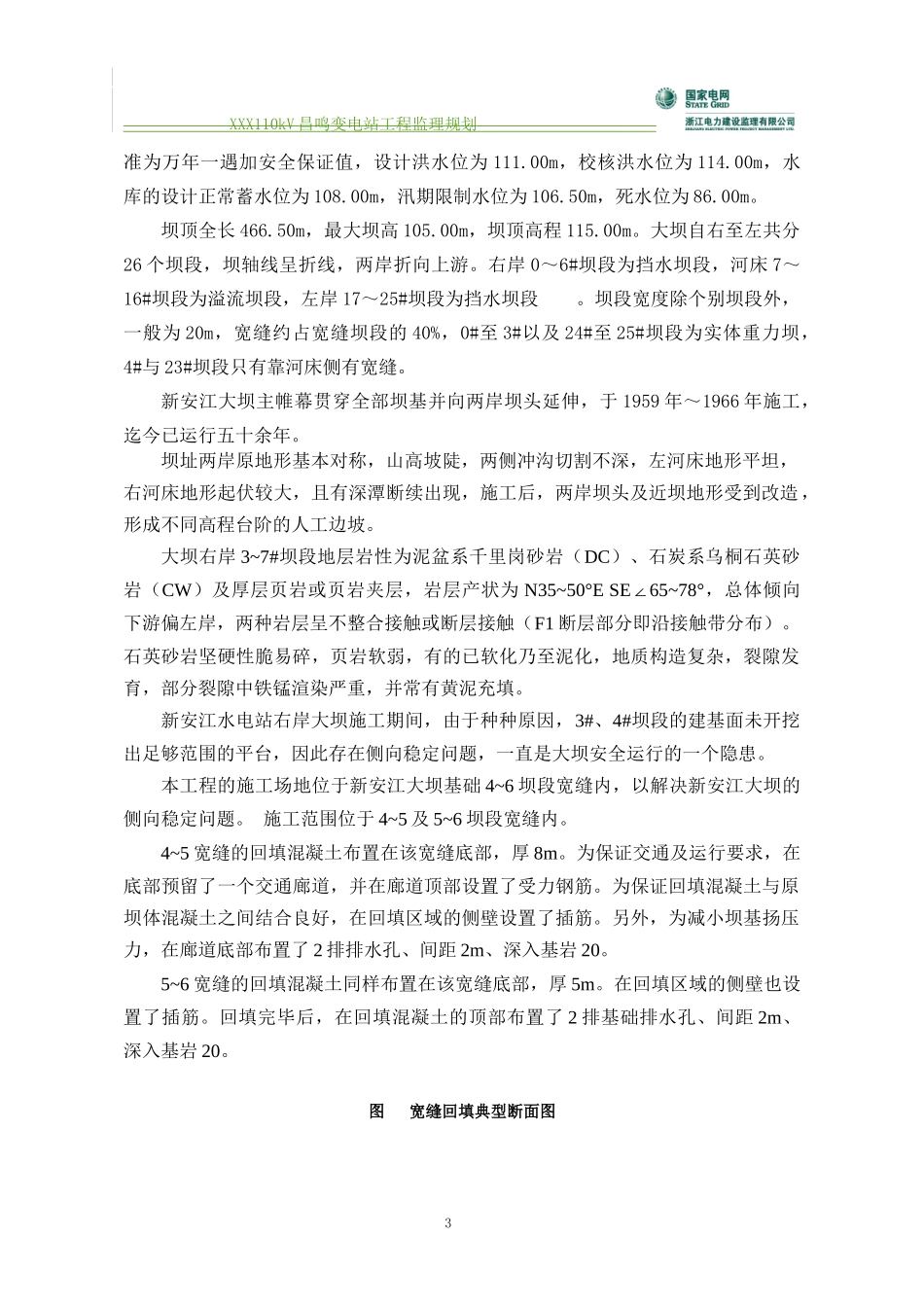

XXX110kV昌鸣变电站工程监理规划新安江电厂4-6#坝段宽缝回填处理工程监理规划浙江中水东方建设工程咨询有限公司新安江分公司新安江电厂4-6#坝段宽缝回填处理工程监理项目部二O一四年九月1XXX110kV昌鸣变电站工程监理规划批准：年月日审核：年月日编写：年月日1.工程项目概况新安江水电工程为Ⅰ等工程，主要建筑物为Ⅰ级建筑物。枢纽采用混凝土宽缝重力坝、坝后式厂房、厂房顶溢流式布置。设计洪水标准为千年一遇，校核洪水标2XXX110kV昌鸣变电站工程监理规划准为万年一遇加安全保证值，设计洪水位为111.00m，校核洪水位为114.00m，水库的设计正常蓄水位为108.00m，汛期限制水位为106.50m，死水位为86.00m。坝顶全长466.50m，最大坝高105.00m，坝顶高程115.00m。大坝自右至左共分26个坝段，坝轴线呈折线，两岸折向上游。右岸0～6#坝段为挡水坝段，河床7～16#坝段为溢流坝段，左岸17～25#坝段为挡水坝段。坝段宽度除个别坝段外，一般为20m，宽缝约占宽缝坝段的40%，0#至3#以及24#至25#坝段为实体重力坝，4#与23#坝段只有靠河床侧有宽缝。新安江大坝主帷幕贯穿全部坝基并向两岸坝头延伸，于1959年～1966年施工，迄今已运行五十余年。坝址两岸原地形基本对称，山高坡陡，两侧冲沟切割不深，左河床地形平坦，右河床地形起伏较大，且有深潭断续出现，施工后，两岸坝头及近坝地形受到改造，形成不同高程台阶的人工边坡。大坝右岸3~7#坝段地层岩性为泥盆系千里岗砂岩（DC）、石炭系乌桐石英砂岩（CW）及厚层页岩或页岩夹层，岩层产状为N35~50°ESE65~78°∠，总体倾向下游偏左岸，两种岩层呈不整合接触或断层接触（F1断层部分即沿接触带分布）。石英砂岩坚硬性脆易碎，页岩软弱，有的已软化乃至泥化，地质构造复杂，裂隙发育，部分裂隙中铁锰渲染严重，并常有黄泥充填。新安江水电站右岸大坝施工期间，由于种种原因，3#、4#坝段的建基面未开挖出足够范围的平台，因此存在侧向稳定问题，一直是大坝安全运行的一个隐患。本工程的施工场地位于新安江大坝基础4~6坝段宽缝内，以解决新安江大坝的侧向稳定问题。施工范围位于4~5及5~6坝段宽缝内。4~5宽缝的回填混凝土布置在该宽缝底部，厚8m。为保证交通及运行要求，在底部预留了一个交通廊道，并在廊道顶部设置了受力钢筋。为保证回填混凝土与原坝体混凝土之间结合良好，在回填区域的侧壁设置了插筋。另外，为减小坝基扬压力，在廊道底部布置了2排排水孔、间距2m、深入基岩20。5~6宽缝的回填混凝土同样布置在该宽缝底部，厚5m。在回填区域的侧壁也设置了插筋。回填完毕后，在回填混凝土的顶部布置了2排基础排水孔、间距2m、深入基岩20。图宽缝回填典型断面图3XXX110kV昌鸣变电站工程监理规划2.监理工作范围监理项目部工作范围：对本工程设计范围内的土建工程实施施工阶段全方面的监理工作。具体包括：2.1检查施工项目部的施工准备工作，确认工程开工条件。2.2土建施工过程中的安全、质量、造价、进度控制（安全不算控制），安全监理、工程建设的合同管理和信息管理，以及协调工程建设有关单位间的工作关系。2.3施工过程中的设计管理，包括参与设计图纸的会检、设计变更的审查和执行管理。2.4审查施工项目部涉及设计变更及现场签证部分的竣工结算审核，对工程的质量和工程实施提出评价及总结意见，协助建设单位进行标准工艺应用的评价及达标、创优工作。2.5采取审查、巡查、抽查、签证等监理手段，检查施工单位在工程建设过程中环境保护和水土保持控制措施的落实情况，督促设计文件中要求实施的环境保护、水土保持设施的施工进度与主体工程同步进行并进行验收。4XXX110kV昌鸣变电站工程监理规划2.56在工程保修阶段对工程质量缺陷监督修复过程并验收，审核修复费用。2.67本工程监理项目部服务期限为：施工准备阶段至竣工投产后一年。3.监理工作内容3.1施工准备阶段的监理工作内容3.1.1组建监理项目部，熟悉监理合同，编制监理策划文件。根据本工程应用的工艺标准，制定有针对性的监理控制措施及检查方法。3.1.2根据公司质量/职业/健康安全/环境综合管理体系的标准，总监理工程师组织监理项目部的成员学习公司管理体系文件。依据公司质量管理体系程...
