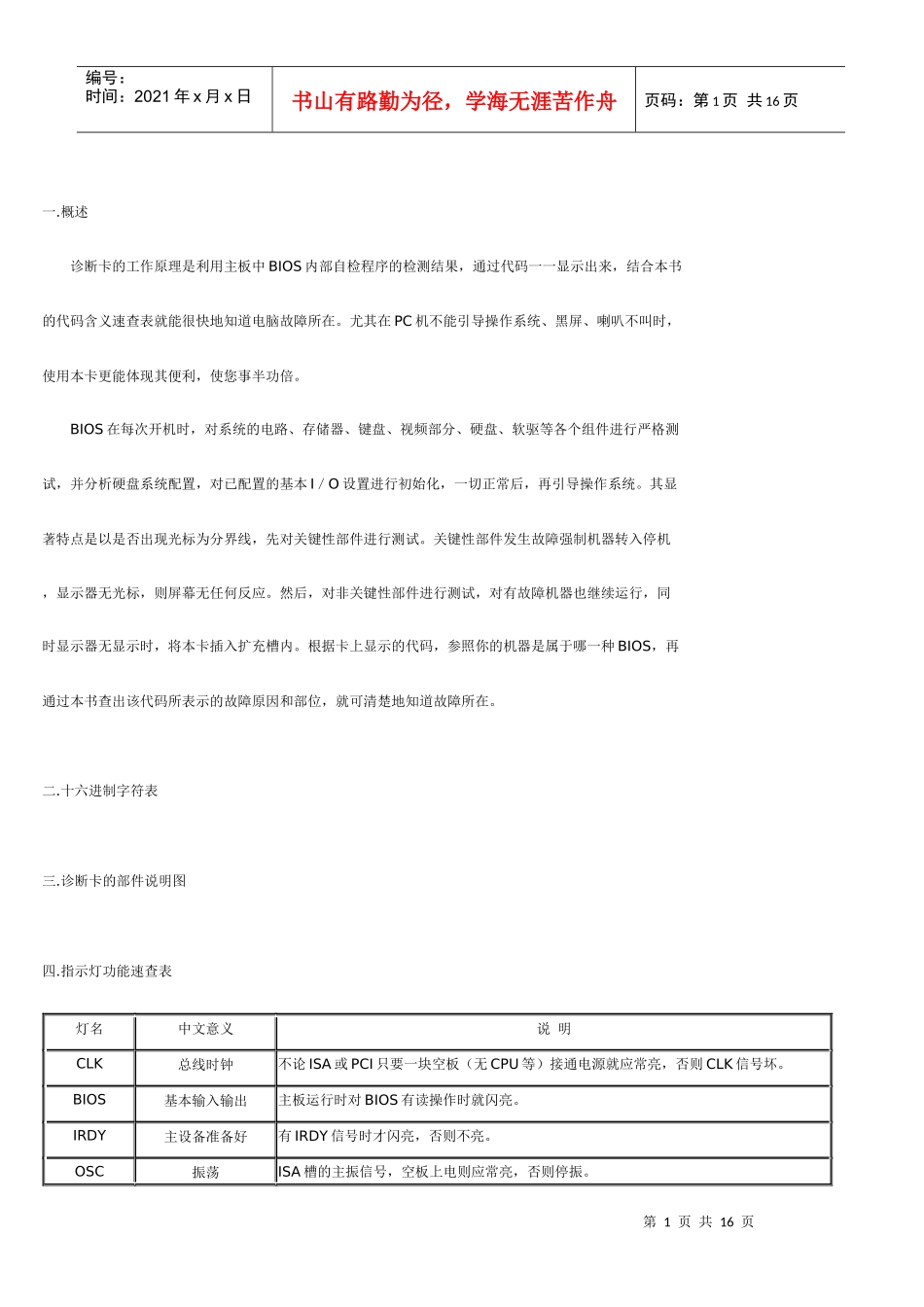

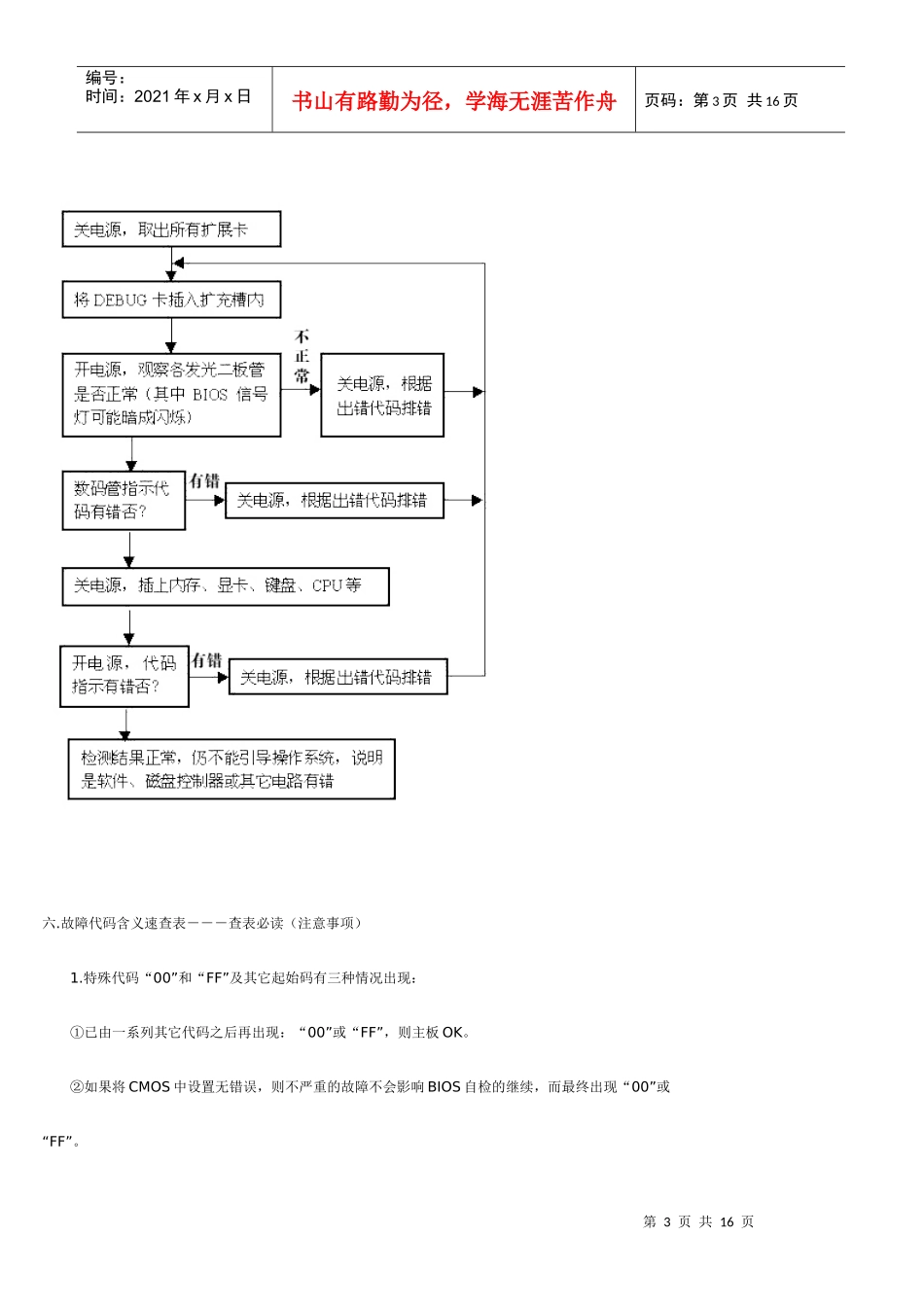

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页一.概述诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。二.十六进制字符表三.诊断卡的部件说明图四.指示灯功能速查表灯名中文意义说明CLK总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。BIOS基本输入输出主板运行时对BIOS有读操作时就闪亮。IRDY主设备准备好有IRDY信号时才闪亮，否则不亮。OSC振荡ISA槽的主振信号，空板上电则应常亮，否则停振。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页FRAME帧周期PCI槽有循环帧信号时灯才闪亮，平时常亮。RST复位开机或按了RESET开关后亮半秒钟熄灭必属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏。12V电源空板上电即应常亮，否则无此电压或主板有短路。－12V电源空板上电即应常亮，否则无此电压或主板有短路。5V电源空板上电即应常亮，否则无此电压或主板有短路。－5V电源空板上电即应常亮，否则无此电压或主板有短路。（只有ISA槽才有此电压）3V3电源这是PCI槽特有的3.3V电压，空板上电即应常亮，有些有PCI槽的主板本身无此电压，则不亮。五.使用流程图（以最小系统为例）第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页六.故障代码含义速查表－－－查表必读（注意事项）1.特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。2.本表是按代码值从小到大排序，卡中出码顺序不定。3.未定义的代码表中未列出。4.对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。5.有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。6.复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。代码AwardBIOSAmiBIOSPhoenixBIOS或Tandy3000BIOS00.已显示系统的配置；即将控制INI19引导装入。.01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。02确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。第5页共1...
