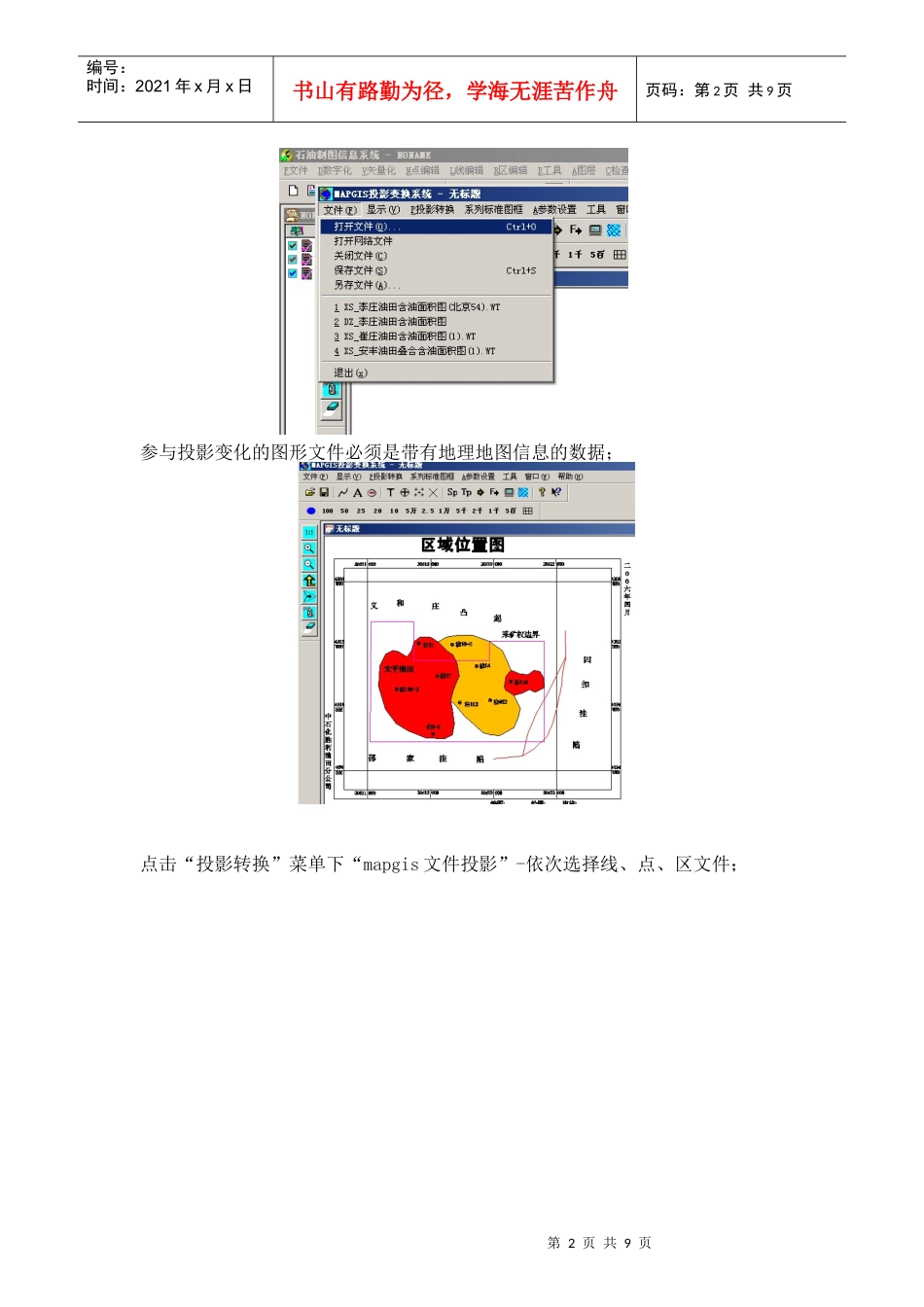

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页石油制图系统地图投影变化换化实例流程地图投影变化换就是将一种地图投影点的坐标，变化成另一种地图投影点的坐标的理论和方法。在实际机助制图工作中，如果是经过扫描矢量化的数据，参与投影变化必须在影像数据或图形数据实施影像定位或误差校正的基础上进行。一、编辑当前投影文件的参数进入石油制图系统，点击“工具”菜单下的“投影变化”，进入投影变化模块主界面；点击“文件”菜单下的“打开文件”，将需要参与投影变化的点、线、面数据文件打开；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页参与投影变化的图形文件必须是带有地理地图信息的数据；点击“投影转换”菜单下“mapgis文件投影”-依次选择线、点、区文件；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页点击“投影转换“菜单下的”编辑当前投影参数“，将当前文件的投影参数进行设置；第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页这时我们看到的对话框里，坐标类型是用户自定义的，其它参数也是灰色不可知的。根据原图的地图参数，在对话框内进行相应参数的设置；第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页设置完毕，点确定后保存退出；在编辑状态下打开工程文件，查看地图参数，可以看到文件的地图参数已经很完整了。二、不同投影系统之间的投影转换第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页在日常工作中，经常会遇到不同投影系统坐标之间的转换，利用投影转换模块可以实现。在投影转换模块主界面，点击“文件”菜单下的“打开文件”，将需要参与投影变化的点、线、面数据文件打开；装入北京54坐标系统的文件；第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页点击“投影转换”菜单下的“工作区直接投影转换”；在跳出的对话框里点击“选择文件”，选择进行投影转换的点、线、区文件；第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页点击“当前投影”确认当前投影文件的投影参数；点击“目的投影”，设置目的投影文件的参数；点击“开始转换”，完成后确定保存退出。第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页在编辑状态下打开工程文件，查看地图参数，可以看到文件的地图参数已经转换完成了；
