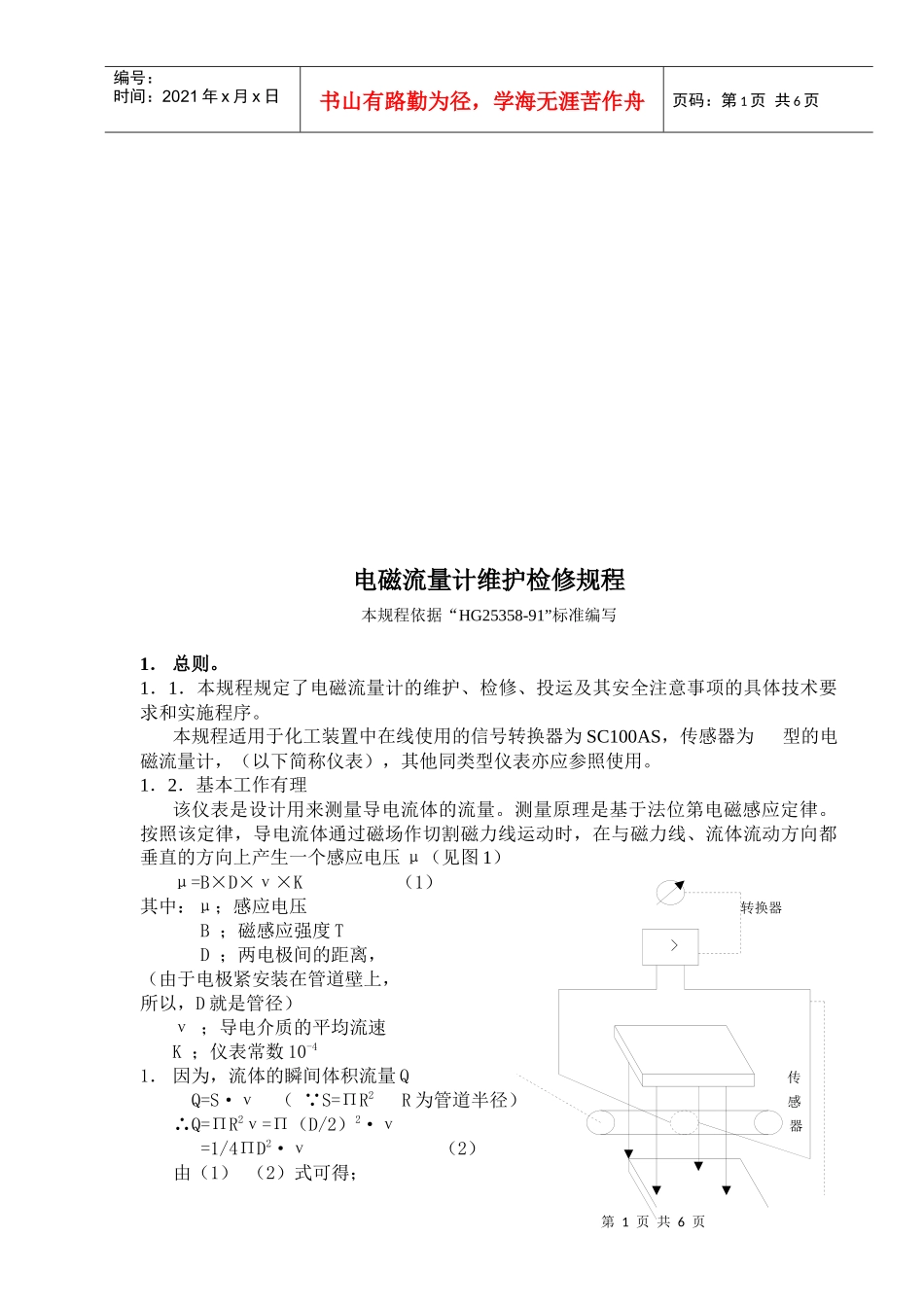

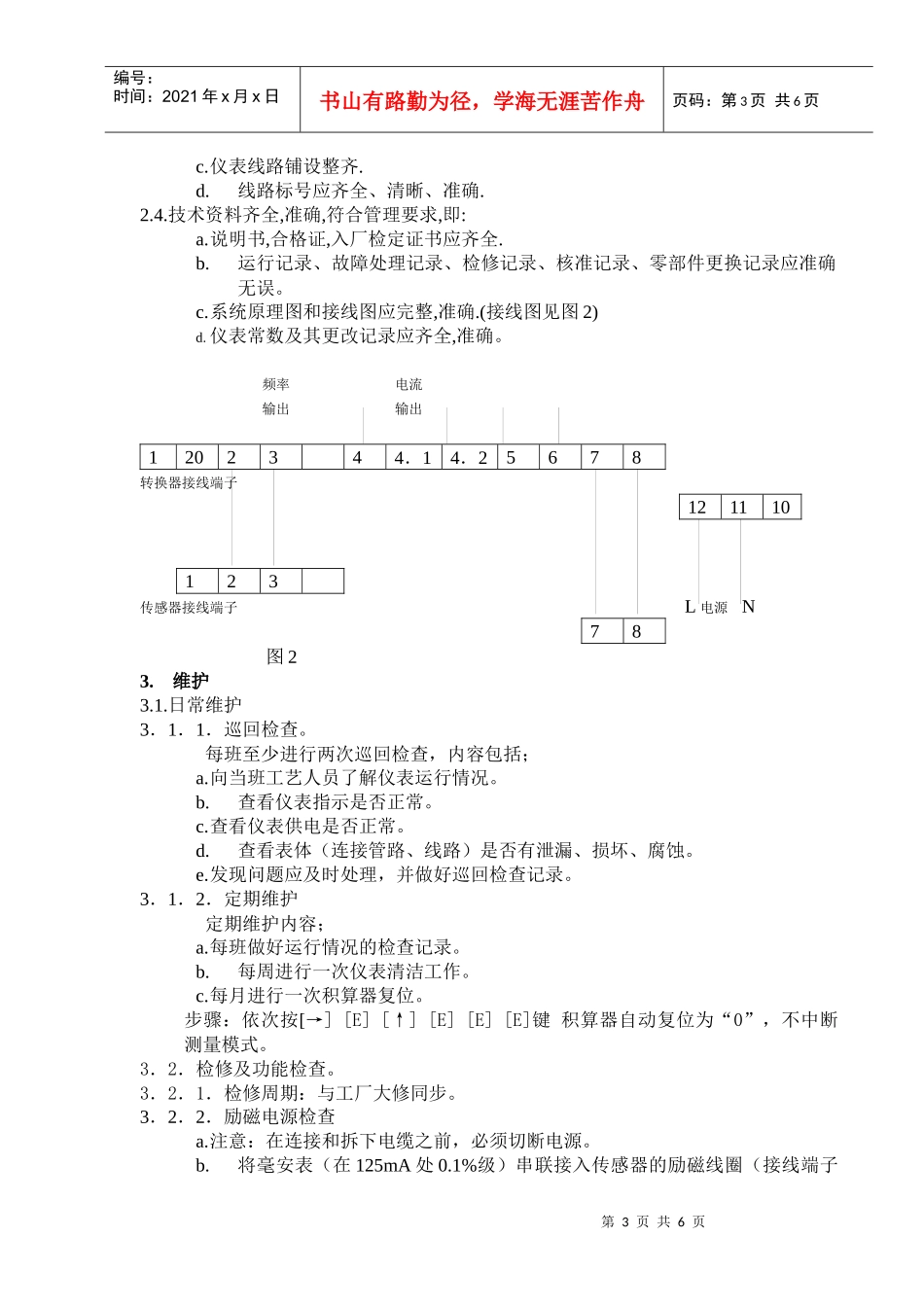

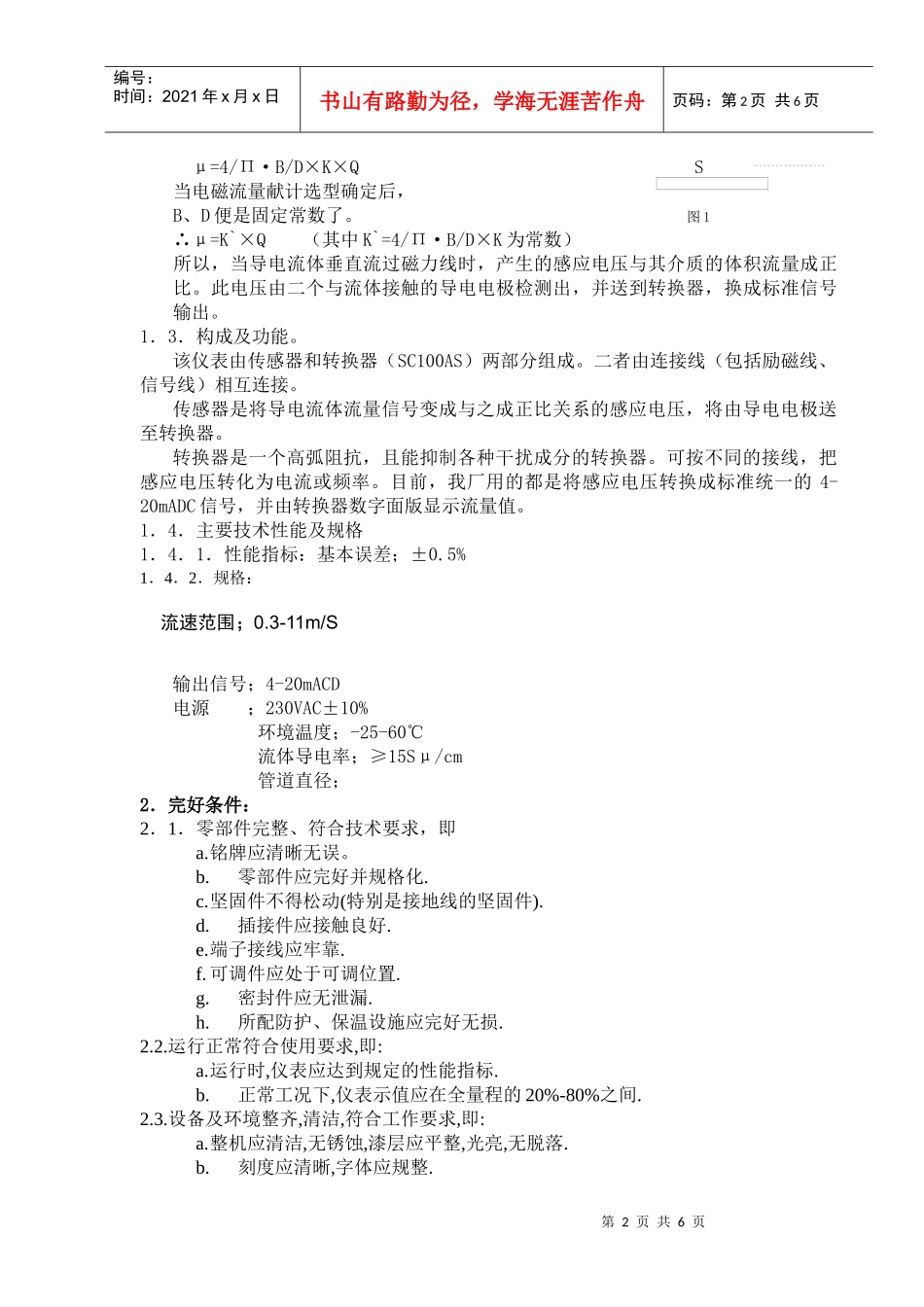

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电磁流量计维护检修规程本规程依据“HG25358-91”标准编写1．总则。1．1．本规程规定了电磁流量计的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。本规程适用于化工装置中在线使用的信号转换器为SC100AS，传感器为型的电磁流量计，（以下简称仪表），其他同类型仪表亦应参照使用。1．2．基本工作有理该仪表是设计用来测量导电流体的流量。测量原理是基于法位第电磁感应定律。按照该定律，导电流体通过磁场作切割磁力线运动时，在与磁力线、流体流动方向都垂直的方向上产生一个感应电压μ（见图1）μ=B×D×ν×K（1）其中：μ；感应电压转换器B；磁感应强度TD；两电极间的距离，（由于电极紧安装在管道壁上，所以，D就是管径）ν；导电介质的平均流速K；仪表常数10-41．因为，流体的瞬间体积流量Q传Q=S·ν（ S=ΠR2R为管道半径）感∴Q=ΠR2ν=Π（D/2）2·ν器=1/4ΠD2·ν（2）由（1）（2）式可得；>第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页μ=4/Π·B/D×K×QS当电磁流量献计选型确定后，B、D便是固定常数了。图1∴μ=K`×Q（其中K`=4/Π·B/D×K为常数）所以，当导电流体垂直流过磁力线时，产生的感应电压与其介质的体积流量成正比。此电压由二个与流体接触的导电电极检测出，并送到转换器，换成标准信号输出。1．3．构成及功能。该仪表由传感器和转换器（SC100AS）两部分组成。二者由连接线（包括励磁线、信号线）相互连接。传感器是将导电流体流量信号变成与之成正比关系的感应电压，将由导电电极送至转换器。转换器是一个高弧阻抗，且能抑制各种干扰成分的转换器。可按不同的接线，把感应电压转化为电流或频率。目前，我厂用的都是将感应电压转换成标准统一的4-20mADC信号，并由转换器数字面版显示流量值。1．4．主要技术性能及规格1．4．1．性能指标：基本误差；±0.5%1．4．2．规格：流速范围；0.3-11m/S输出信号；4-20mACD电源；230VAC±10%环境温度；-25-60℃流体导电率；≥15Sμ/cm管道直径；2．完好条件：2．1．零部件完整、符合技术要求，即a.铭牌应清晰无误。b.零部件应完好并规格化.c.坚固件不得松动(特别是接地线的坚固件).d.插接件应接触良好.e.端子接线应牢靠.f.可调件应处于可调位置.g.密封件应无泄漏.h.所配防护、保温设施应完好无损.2.2.运行正常符合使用要求,即:a.运行时,仪表应达到规定的性能指标.b.正常工况下,仪表示值应在全量程的20%-80%之间.2.3.设备及环境整齐,清洁,符合工作要求,即:a.整机应清洁,无锈蚀,漆层应平整,光亮,无脱落.b.刻度应清晰,字体应规整.第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页c.仪表线路铺设整齐.d.线路标号应齐全、清晰、准确.2.4.技术资料齐全,准确,符合管理要求,即:a.说明书,合格证,入厂检定证书应齐全.b.运行记录、故障处理记录、检修记录、核准记录、零部件更换记录应准确无误。c.系统原理图和接线图应完整,准确.(接线图见图2)d.仪表常数及其更改记录应齐全,准确。频率电流输出输出1202344．14．25678转换器接线端子121110123传感器接线端子L电源N78图23.维护3.1.日常维护3．1．1．巡回检查。每班至少进行两次巡回检查，内容包括；a.向当班工艺人员了解仪表运行情况。b.查看仪表指示是否正常。c.查看仪表供电是否正常。d.查看表体（连接管路、线路）是否有泄漏、损坏、腐蚀。e.发现问题应及时处理，并做好巡回检查记录。3．1．2．定期维护定期维护内容；a.每班做好运行情况的检查记录。b.每周进行一次仪表清洁工作。c.每月进行一次积算器复位。步骤：依次按[→][E][↑][E][E][E]键积算器自动复位为“0”，不中断测量模式。3．2．检修及功能检查。3．2．1．检修周期：与工厂大修同步。3．2．2．励磁电源检查a.注意：在连接和拆下电缆之前，必须切断电源。b.将毫安表（在125mA处0.1%级）串联接入传感器的励磁线圈（接线端子第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4...
