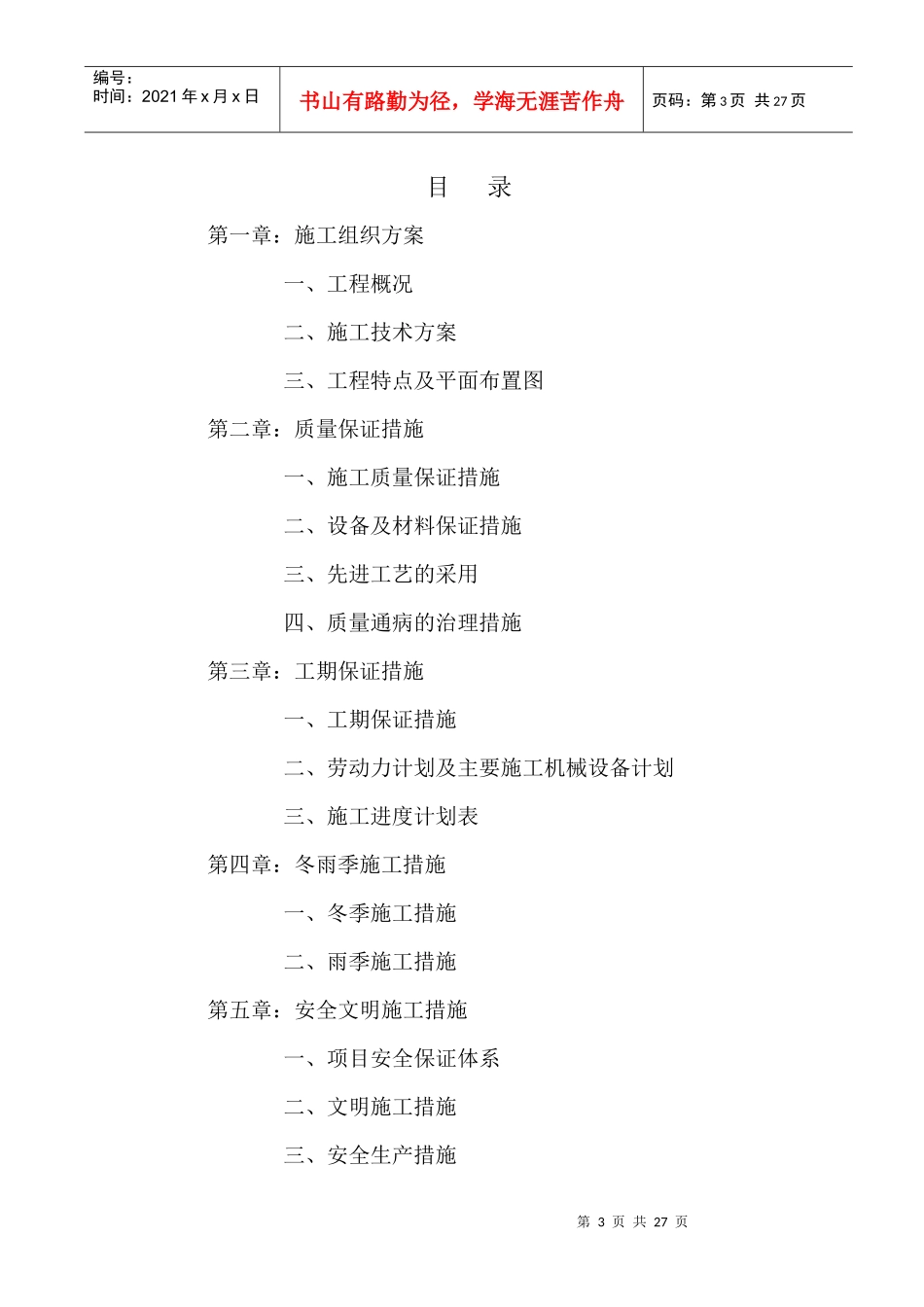

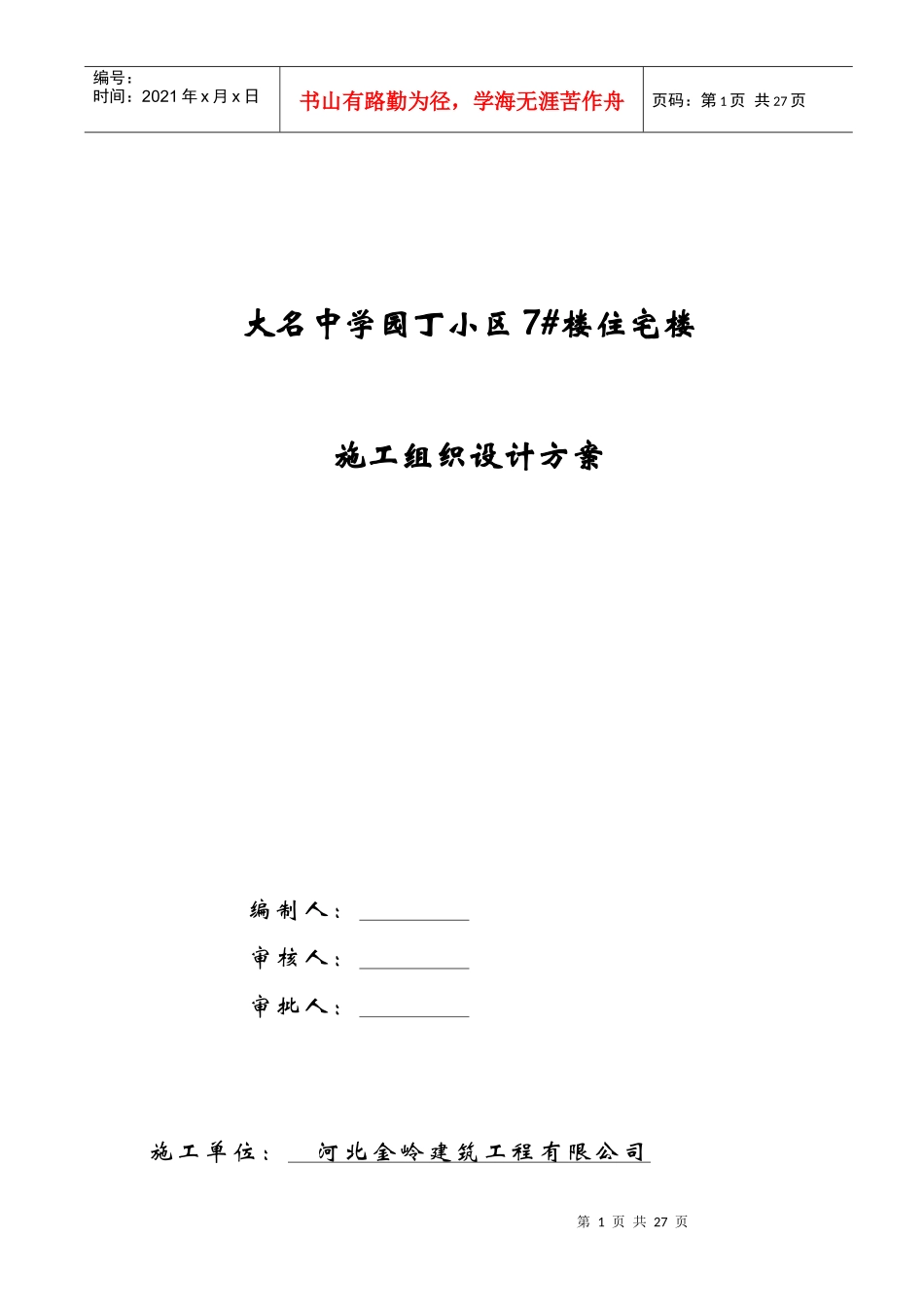

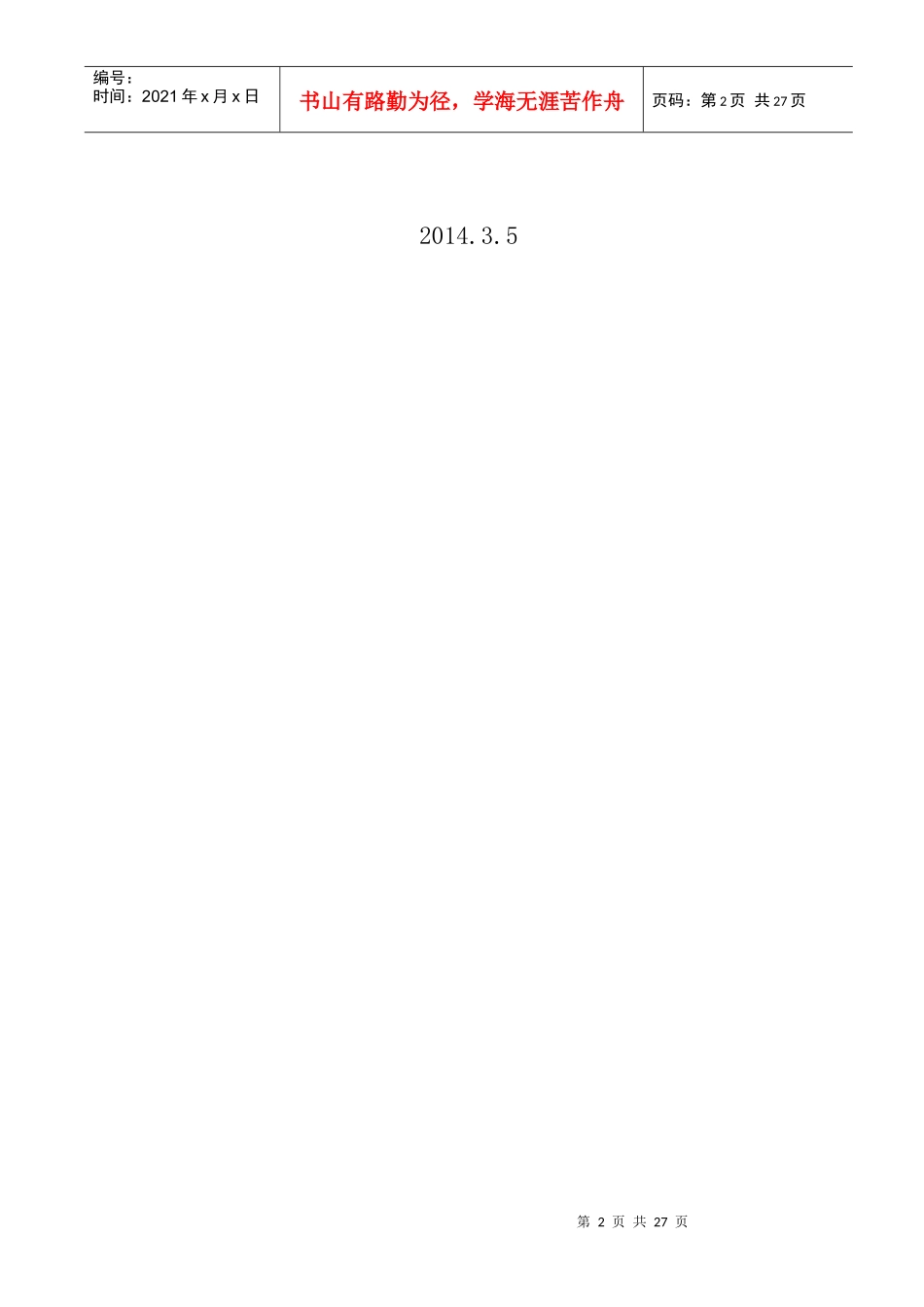

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页大名中学园丁小区7#楼住宅楼施工组织设计方案编制人：审核人：审批人：施工单位：河北金岭建筑工程有限公司第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页2014.3.5第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页目录第一章：施工组织方案一、工程概况二、施工技术方案三、工程特点及平面布置图第二章：质量保证措施一、施工质量保证措施二、设备及材料保证措施三、先进工艺的采用四、质量通病的治理措施第三章：工期保证措施一、工期保证措施二、劳动力计划及主要施工机械设备计划三、施工进度计划表第四章：冬雨季施工措施一、冬季施工措施二、雨季施工措施第五章：安全文明施工措施一、项目安全保证体系二、文明施工措施三、安全生产措施第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页四、环境保护措施第六章：施工现场平面布置图第一章施工组织方案一、工程概况：1、建筑工程部分：该工程为砖混结构，地上七层，建筑面积5940.36平方米，建筑高度20.15米，室内外高差设计建筑结构的类别为二级，耐久年限为50年。建筑物抗震烈度为七度第二组，耐火等级：一级；屋面防水等级为二级，SBS卷材3厚+聚氯乙烯弹性防水涂料3厚；地基基础等级为丙级，砌体质量控制等级为B级。安全等级为二级。外窗均采用塑钢窗，白色塑钢窗中空玻璃，所有门窗五金零件均按标准图配套五金零件配件。2、结构工程部分：砼：垫层采用C15素混凝土，基础及雨篷、挑檐为C30钢筋混凝土;架空层现浇板、楼梯、梁为C30钢筋混凝土；架空层以上为C25钢筋混凝土。钢筋：分别采用HPB335、HRB400钢筋，，最小锚固长度和搭接长度要求见施工图纸。墙：±0.000以下用MU10烧结普通煤矸砖，M10水泥砂浆，±0.000以上采用煤结煤矸石多孔砖，M10混合砂浆。3、给排水安装工程部分：生活给水管采用聚丙烯PP-R给水塑料管，热熔连接。管道安装完后进行试压试验，给水管试验压力为0.6Mpa。室内排水管采用U-PVC螺旋管排水管，横管与立管连接处采用450或900的斜三通连接，排水立管每层应安装伸缩节。施工安装应与土建密切配合，并按《建筑给水排水及采暖工程施工质量验收规范》进行。4、电气安装工程分部：本工程设计采用380/220V三相四线供电，用YJV22-1KV电力电缆直埋引至各单元电表箱，做重复接地。全楼做总等电位连接。所有线管及开关插座均暗装。5、防雷接地系统工程：本工程防雷接地系统和工作接地系统合用，拟用基础内钢筋网作为接地体，用构造柱内两根纵筋作为引下线，接地电阻要求不大于1欧姆。建筑物的基础外侧地圈梁内作MEB线的钢筋焊通为闭合回路，形成均压环，引出镀锌扁钢与基础钢筋可靠焊接，埋深不小于1.0m，距楼外墙3m打接地极。二、施工技术方案：第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页本工程工期紧，质量要求高，为保质按时完成，针对本工程实际情况划分为基础、主休、装饰安装三个阶段组织不同的施工方案。基础、主体阶段组织为两个施工段进行流水施工，以满足工作面及材料周转。装饰安装阶段以楼层为流水施工段，从顶层到底层由高向低进行各工种交叉施工。同一楼层按由上到下，由顶棚、墙面到地面的顺序由远及近向楼梯进行工程收尾，使各工种尽量避免相互污染或损坏，从而减少维修工程量。1、基础工程：施工顺序：定位、放线、土方开挖、地基处理（600mm：灰土）混凝土垫层、基础筏板钢筋绑扎、基础砼、回填土。A、平面控制：平面控制以经纬布设成井字型控制线，根据业主提供的坐标点经复核无误后采用角度交汇法和极坐标法进行平面定位，进行两次复核使控制桩误差限制在2毫米以内。B、高程控制：利用甲方提供水准基点作为高程控制依据，在该楼四个角设立半永久性水准点，相邻水准点间应通视良好，形成闭合水准测量控制网，并把结构±0.000标高引至周围设施上，以便于高程控制，同时定期对各标高点高程进行复...
