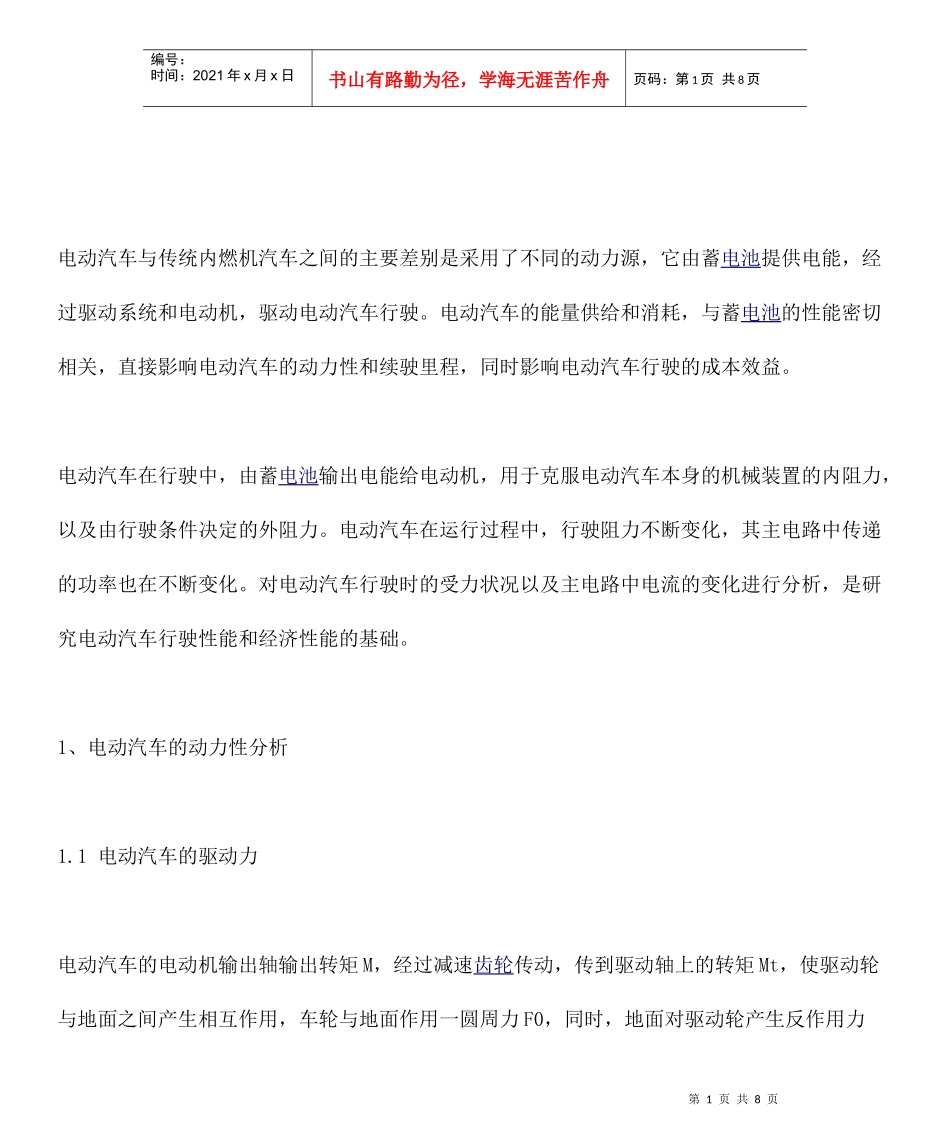

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电动汽车与传统内燃机汽车之间的主要差别是采用了不同的动力源，它由蓄电池提供电能，经过驱动系统和电动机，驱动电动汽车行驶。电动汽车的能量供给和消耗，与蓄电池的性能密切相关，直接影响电动汽车的动力性和续驶里程，同时影响电动汽车行驶的成本效益。电动汽车在行驶中，由蓄电池输出电能给电动机，用于克服电动汽车本身的机械装置的内阻力，以及由行驶条件决定的外阻力。电动汽车在运行过程中，行驶阻力不断变化，其主电路中传递的功率也在不断变化。对电动汽车行驶时的受力状况以及主电路中电流的变化进行分析，是研究电动汽车行驶性能和经济性能的基础。1、电动汽车的动力性分析1.1电动汽车的驱动力电动汽车的电动机输出轴输出转矩M，经过减速齿轮传动，传到驱动轴上的转矩Mt，使驱动轮与地面之间产生相互作用，车轮与地面作用一圆周力F0，同时，地面对驱动轮产生反作用力第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页Ft.Ft与F0大小相等方向相反，Ft方向与驱动轮前进方向一致，是推动汽车前进的外力，将其定义为电动汽车的驱动力。有：电动汽车机械传动装置是指与电动机输出轴有运动学联系的减速齿轮传动箱或变速器、传动轴及主减速器等机械装置。机械传动链中的功率损失包括：齿轮啮合点处的摩擦损失、轴承中的摩擦损失、旋转零件与密封装置之间的摩擦损失以及搅动润滑油的损失等。1.2电动汽车行驶方程式与功率平衡电动汽车在上坡加速行驶时，作用于电动汽车的阻力与驱动力始终保持平衡，建立如下的汽车行驶方程式：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页以电动汽车行驶速度va乘以(2)式两端，考虑机械损失，再经过单位换算之后可得：或由（4）、（5）两式可以看出，电动汽车在行驶时，电动机传递到驱动轮的输出功率与体现在驱动轮上的阻力功率始终保持平衡。将(4)变换可得：式中PM为电动机的输出功率。用曲线图表示上述功率关系，将电动机的输出功率、汽车经常遇到的阻力功率与对应车速的关系归置在x-y坐标图上得到电动汽车功率平衡图如图1所示。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页利用功率平衡可定性分析电动汽车设计中的有关动力性问题，另外，根据功率平衡能看出电动汽车行驶时电动机的输出功率，所以经济性分析中也常用到它。1.3电动汽车动力性能计算与内燃机汽车相似，电动汽车的动力性指标有三种，即最高车速、最大加速能力和最大爬坡度。汽车的最高车速是指汽车在无风的条件下，在水平良好硬路面上所能到达的最高速度。电动汽车的最高车速计算：满足(7)式的最大值即为反映车辆动力性的指标Vamax。汽车的加速能力用汽车原地起步的加速能力和超车加速能力表示，通常采用汽车加速过程中所经过的加速时间和加速距离作为评价汽车加速性的指标。电动汽车的加速时间计算为：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页汽车的爬坡能力是指汽车在良好道路上以最低行驶车速上坡行驶的最大坡度。电动汽车爬坡度的计算：2、电动汽车主电路的负载电流分析电动汽车在行驶过程中，所需的阻力功率随时都在变化，电动机的输出功率也将随阻力功率的变化而变化。电动汽车主电路中传递的电功率也是在不断变化，但与所需的阻力功率始终保持平衡。通常，电动汽车在运行过程中，主电路中的电流变化较大，主电路电流的大小不仅影响系统的散热与正常工作，而且直接影响蓄电池的放电性能与使用寿命，同时影响一次充电后的续驶里程。当采用交流感应电动机时，电动汽车的主电路是指给电动汽车行驶提供所需能量的电路，即动力蓄电池组到控制器和逆变器之间的直流电路，以及逆变器与交流感应电动机之间的交流电路，如图2所示。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页为了简化起见，我们在分析主电路的负载电流时总是假定蓄电池的端...
