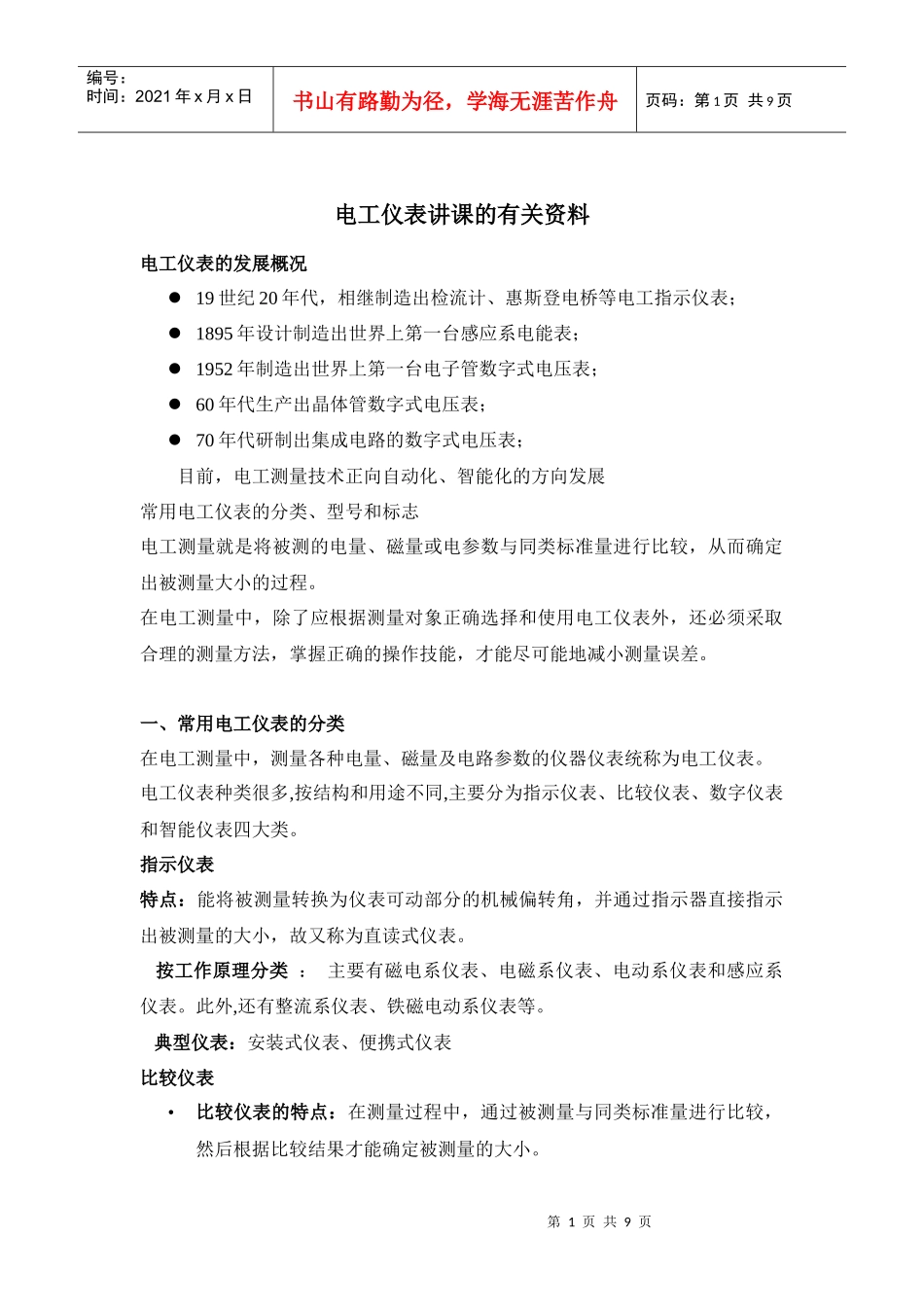

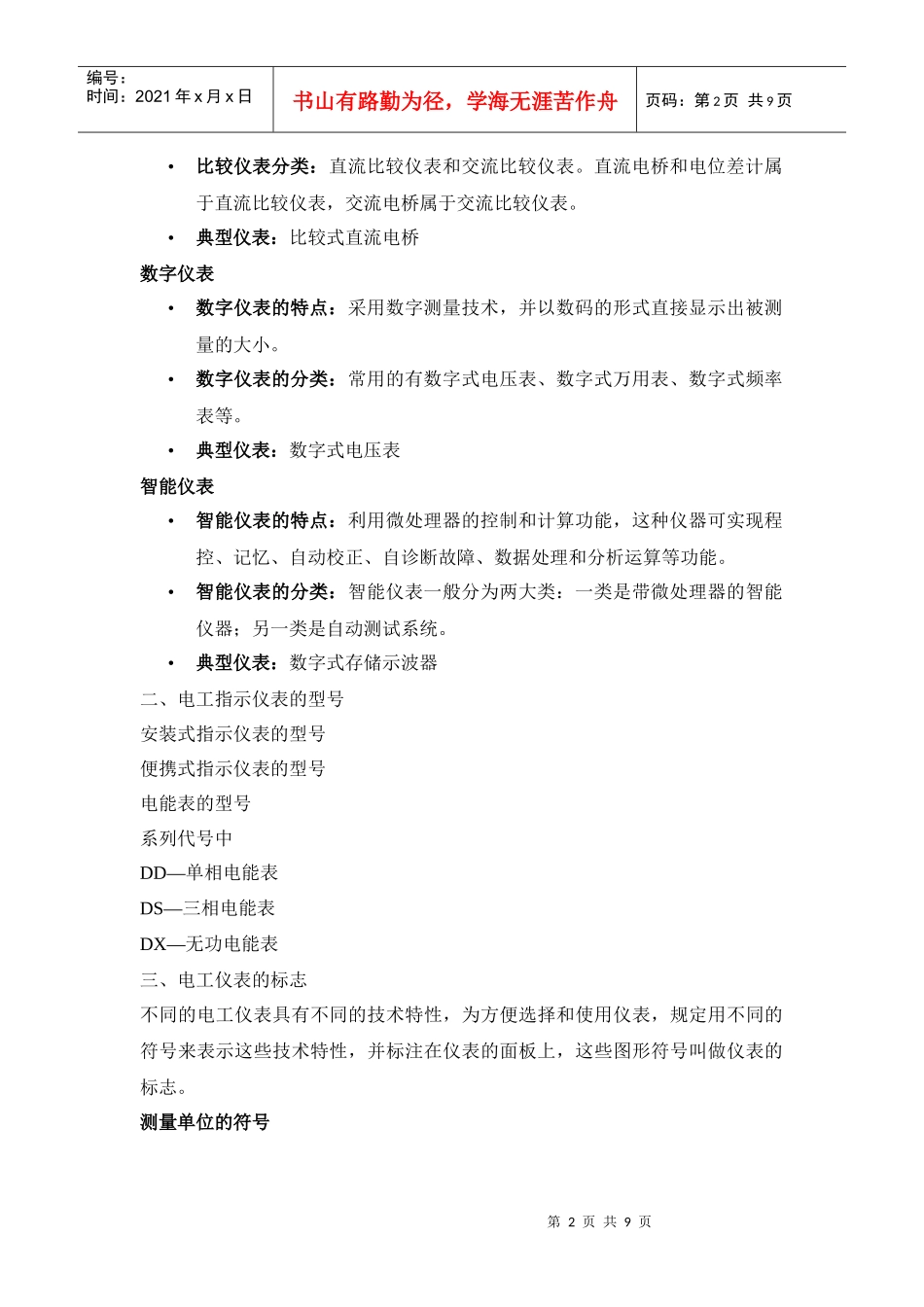

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电工仪表讲课的有关资料电工仪表的发展概况19世纪20年代，相继制造出检流计、惠斯登电桥等电工指示仪表；1895年设计制造出世界上第一台感应系电能表；1952年制造出世界上第一台电子管数字式电压表；60年代生产出晶体管数字式电压表；70年代研制出集成电路的数字式电压表；目前，电工测量技术正向自动化、智能化的方向发展常用电工仪表的分类、型号和标志电工测量就是将被测的电量、磁量或电参数与同类标准量进行比较，从而确定出被测量大小的过程。在电工测量中，除了应根据测量对象正确选择和使用电工仪表外，还必须采取合理的测量方法，掌握正确的操作技能，才能尽可能地减小测量误差。一、常用电工仪表的分类在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。电工仪表种类很多,按结构和用途不同,主要分为指示仪表、比较仪表、数字仪表和智能仪表四大类。指示仪表特点：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接指示出被测量的大小，故又称为直读式仪表。按工作原理分类：主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。此外,还有整流系仪表、铁磁电动系仪表等。典型仪表：安装式仪表、便携式仪表比较仪表•比较仪表的特点：在测量过程中，通过被测量与同类标准量进行比较，然后根据比较结果才能确定被测量的大小。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页•比较仪表分类：直流比较仪表和交流比较仪表。直流电桥和电位差计属于直流比较仪表，交流电桥属于交流比较仪表。•典型仪表：比较式直流电桥数字仪表•数字仪表的特点：采用数字测量技术，并以数码的形式直接显示出被测量的大小。•数字仪表的分类：常用的有数字式电压表、数字式万用表、数字式频率表等。•典型仪表：数字式电压表智能仪表•智能仪表的特点：利用微处理器的控制和计算功能，这种仪器可实现程控、记忆、自动校正、自诊断故障、数据处理和分析运算等功能。•智能仪表的分类：智能仪表一般分为两大类：一类是带微处理器的智能仪器；另一类是自动测试系统。•典型仪表：数字式存储示波器二、电工指示仪表的型号安装式指示仪表的型号便携式指示仪表的型号电能表的型号系列代号中DD—单相电能表DS—三相电能表DX—无功电能表三、电工仪表的标志不同的电工仪表具有不同的技术特性，为方便选择和使用仪表，规定用不同的符号来表示这些技术特性，并标注在仪表的面板上，这些图形符号叫做仪表的标志。测量单位的符号第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页按外界条件分组的符号•误差：在电工测量中，无论哪种电工仪表，也不论其质量多高，它的测量结果与被测量的实际值之间总会存在一定的差值，这个差值叫做误差。•准确度：是指仪表的测量结果与实际值的接近程度。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页可见，仪表的准确度越高，误差越小。误差值的大小可以用来反映仪表本身的准确程度。一、仪表的误差•基本误差：仪表在正常工作条件下，由于仪表本身的结构、制造工艺等方面的不完善而产生的误差叫基本误差。基本误差是仪表本身所固有的误差，一般无法消除。•附加误差：仪表因为偏离了规定的工作条件而产生的误差叫附加误差。附加误差实际上是一种因外界工作条件改变而造成的额外误差，一般可以设法消除。二、误差的表示方法绝对误差相对误差引用误差绝对误差：仪表的指示值Ax与被测量实际值A0之间的差值，叫做绝对误差。△＝Ax－A0在计算△值时，通常可用标准表的指示值作为被测量的实际值。将上式变形可得A0＝Ax－△＝Ax+（－△）＝Ax+C上式中的C＝－△称为仪表的校正值。实际中在测量同一被测量时，我们可以用绝对误差的绝对值来比较不同仪表的准确程度，越小的仪表越准确。用一只标准电压表来校验甲、乙两只电压表，当标准表的指示值为220V时，甲、乙两表的读数分别为220.5V和219V，求甲...
