直行程电动执行器说明书VIP免费

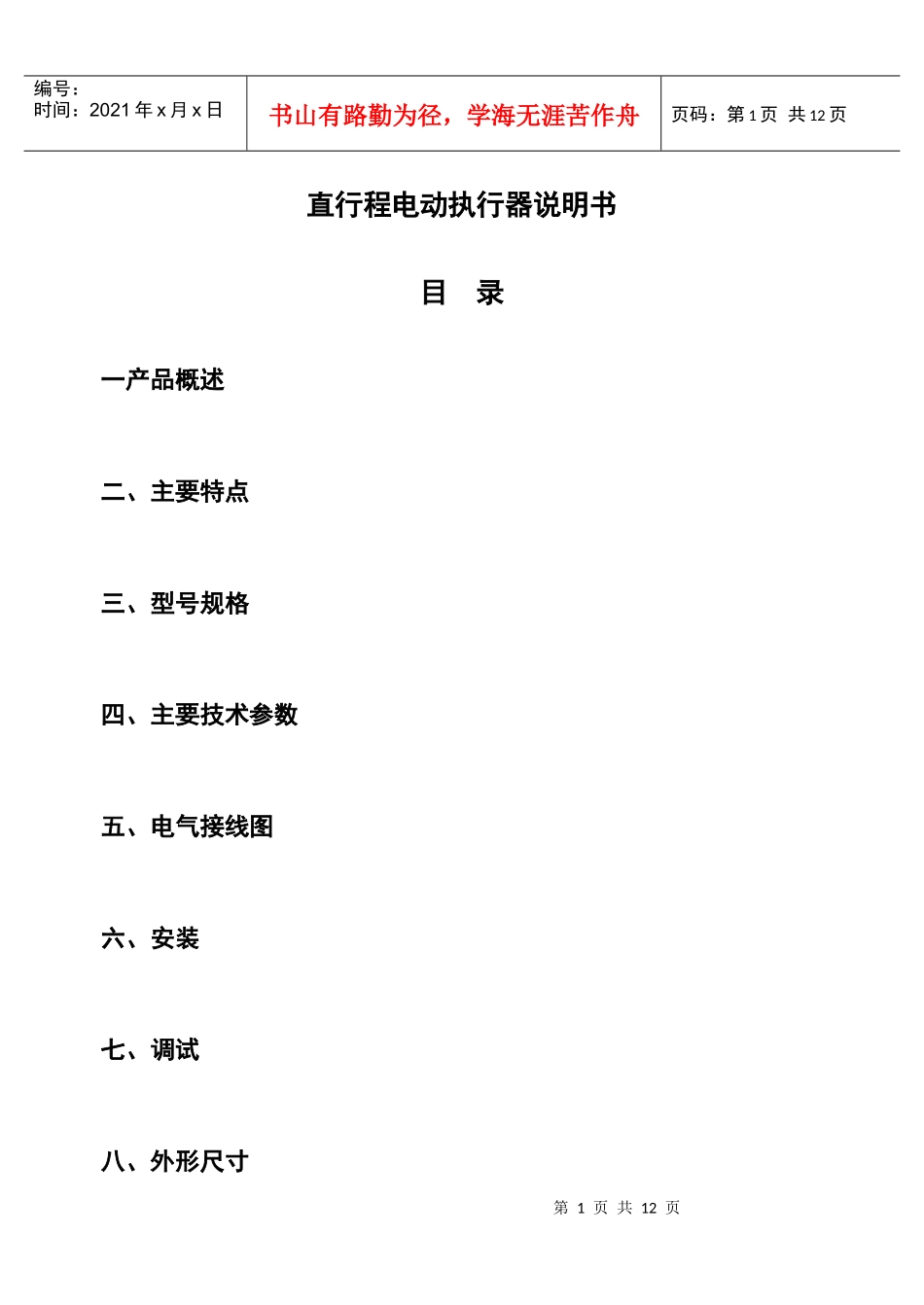

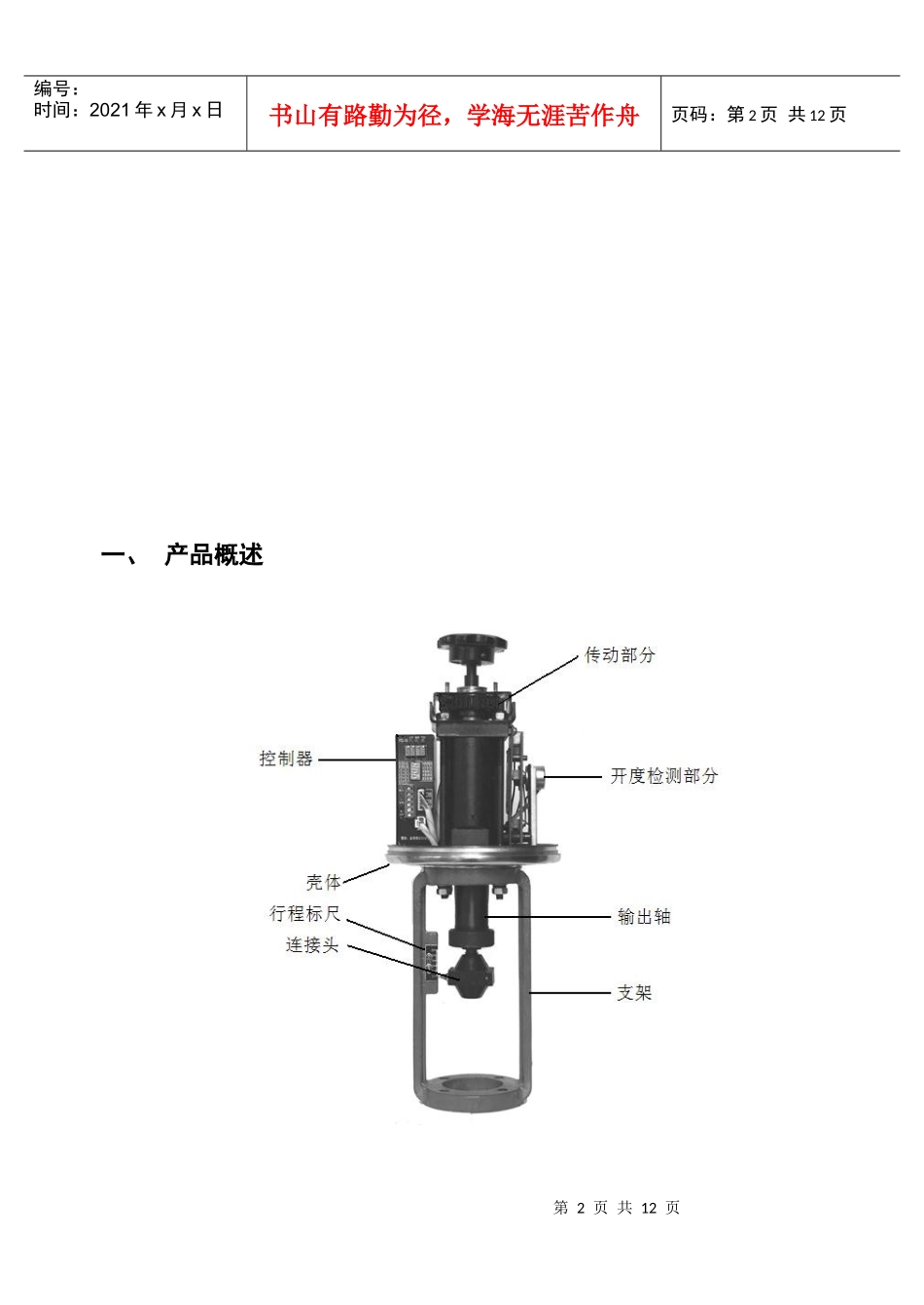

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页直行程电动执行器说明书目录一产品概述二、主要特点三、型号规格四、主要技术参数五、电气接线图六、安装七、调试八、外形尺寸第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、产品概述第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页本厂生产的直行程电动执行机构有调节型的3610L系列和开关型3410L二大类。调节型执行器是以220V交流单相电源作为驱动电源，接受来自调节器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信号来运转的全电子式执行机构，内有控制单元，无需外配伺服放大器。开关型执行器按位置检测信号可分为电阻和电流两种，后者可直接和伺服放大器连接后组成调节型执行器。本系列电动执行器可广泛应用于发电、冶金、化工、轻工、智能楼宇、宾馆等行业。二、主要特点1、执行器内有伺服系统（无需另配伺服放大器），只需输入DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）信号和AC220V单相电源即可工作。连线极为简单方便。2、执行器的关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。3、驱动量的反馈检测采用高性能的精密电位器，分辨率<0.4﹪4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。5、用状态选择开关可以设定断信号时，阀位处于全开，全闭或自锁状态。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页6、用状态选择开关设定正、反动作。7、用状态选择开关可以设定输入信号为DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）。8、调整工作零点（起始）和行程满位（终点）简单易行。9、当突然断电时，能确保阀位自锁。10、采用齿轮传动，可靠性高。11、采用智能限位，较限位开关工作性能更加稳定可靠。12、延时保护功能，超过额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消延时保护。三、型号规格类别型号额定输出力（N）出轴速度（mm/s）行程（mm）调节型361LSA-088000.831016361LSA-202000361LSB-303000第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页254060361LSB-505000361LSC-656500361LSC-9910002.0361LSC-160160001.0开关型341LSA-088002.01016254060100341LSA-202000341LSB-303000341LSB-505000341LSC-656500341LSC-9910001.0341LSC-16016000温控型WK361LSA-088000.831016254060100WK361LSA-202000WK361LSB-303000WK361LSB-505000WK361LSB-656500WK361LSB-9910002.0WK361LSB-165160001.0四、主要技术参数第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页名称调节型开关型控制信号DC4～20mAON～OFF开关触点信号位置检测信号DC4～20mA1、电阻信号0～1K死区≤2％无基本误差±2.0％回差≤1.5％阻尼特性少于三次阻尼摆动位置检测电位器塑料导电电位器限位功能上下电器限位电源AC220V（+10％~-15％）适用环境温度-20～+70-20～+70相对湿度≤85％≤95％五、电气接线图1、调节型电动执行机构第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页六、安装1、执行器的安装姿势应尽量垂直向上安装，应避免向下倒装，给检查维护带来难度。2、执行器通过支架和调节阀联结后，用开合螺母连接输出轴和阀杆时，输出轴的下端与阀杆的上端之间应留有3~10mm距离（见下图）第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页七、调试（一）电子式电动执行机构1、行程调整第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页在断开电源（AC220V）并处在手动状态下进行。A．手动操做使阀门处于关闭状态，输出轴上的指针对准刻度牌的“0”位。并固定刻度牌。此时位置检测电位器应有一定的转角，锁紧齿轮...
