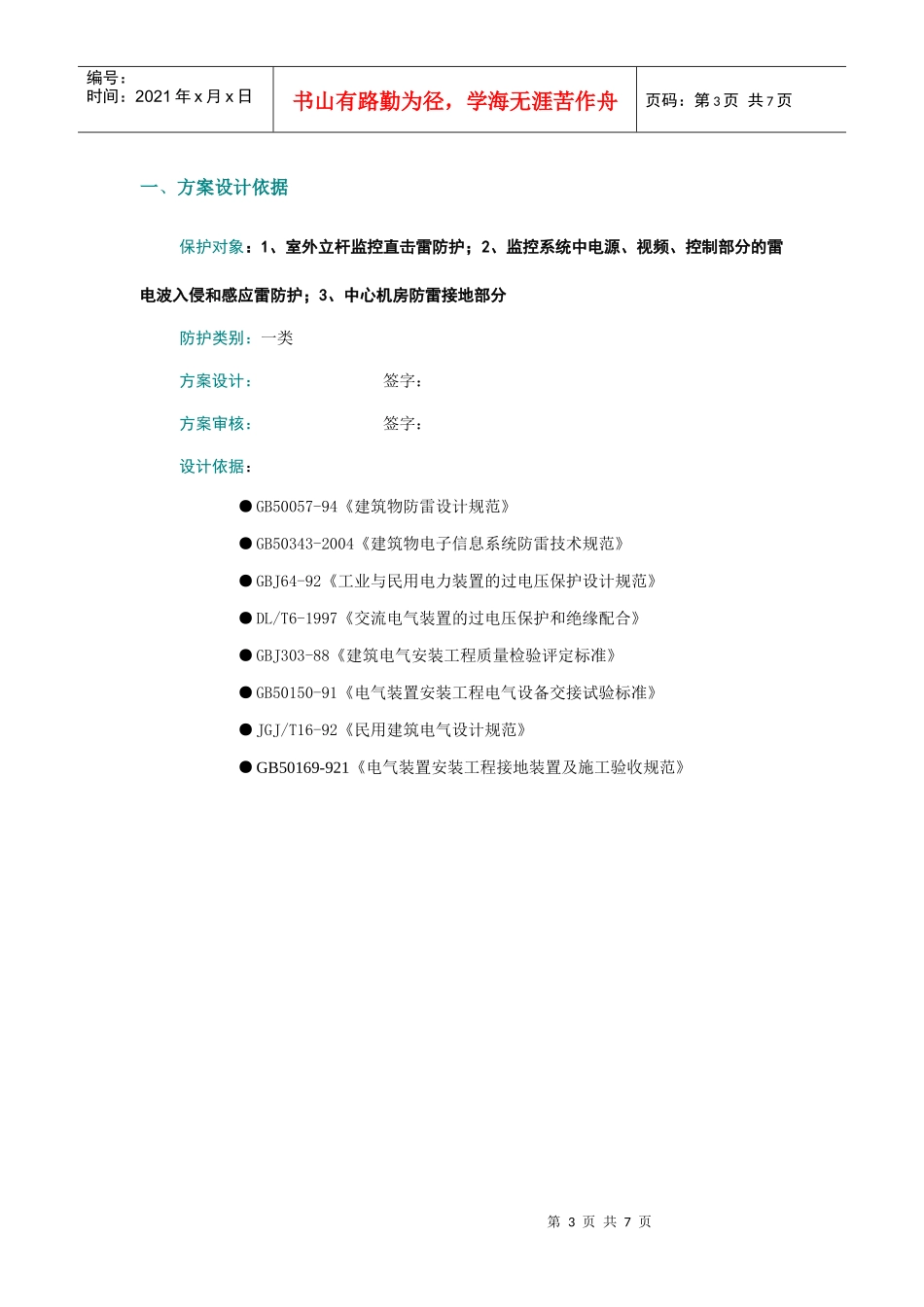

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页防雷方案第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页目录目录..................................................................................2一、方案设计依据........................................................................3二、现场情况及雷击发生的可能性分析......................................................41、地理、气象信息..............................................................42、保护对象的主要概况..........................................................4三、方案设计思路........................................................................5四、方案设计说明........................................................................6第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一、方案设计依据保护对象：1、室外立杆监控直击雷防护；2、监控系统中电源、视频、控制部分的雷电波入侵和感应雷防护；3、中心机房防雷接地部分防护类别：一类方案设计：签字：方案审核：签字：设计依据：●GB50057-94《建筑物防雷设计规范》●GB50343-2004《建筑物电子信息系统防雷技术规范》●GBJ64-92《工业与民用电力装置的过电压保护设计规范》●DL/T6-1997《交流电气装置的过电压保护和绝缘配合》●GBJ303-88《建筑电气安装工程质量检验评定标准》●GB50150-91《电气装置安装工程电气设备交接试验标准》●JGJ/T16-92《民用建筑电气设计规范》●GB50169-921《电气装置安装工程接地装置及施工验收规范》第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页二、现场情况及雷击发生的可能性分析本次被保护对象为室外立杆监控、电源、信号、控制等监控三合一防护、中心机房防雷接地防护三大部分，该厂区处于山区型雷击高发区，极易遭受雷击，一旦遭受雷击，被保护物造成损坏，严重时会引起火灾和人身安全，后果将不堪设想。春、夏季节雷击频繁必须做好视频、控制、电源等线缆和设备防雷电侵入波、雷电感应、地电位反击的侵害，需达到国家规定的一类防雷标准，有效的保护被保护物的安全和人员的安全。1、地理、气象信息地理、地质情况本单位机房位于山区型雷击高发区，该地区为多雷区，此建筑物处于空旷地面，被保护物周围环境易遭雷击。气象信息气象资料表明，山东省年平均雷暴日为25.4d/a，根据GB50343-2004《建筑物电子信息系统防雷技术规范》：该地区为多雷区。2、保护对象的主要概况被保护物概况：1、室外立杆监控直击雷防护；2、监控系统中电源、视频、控制部分的雷电波入侵和感应雷防护；3、中心机房防雷接地部分易遭雷击可能：1、室外立杆处于空旷高耸地区，易遭受直击雷；2、电源、视频、控制信号的传入易遭受雷电波入侵和感应雷击；3、中心机房易遭受感应雷击。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页三、方案设计思路1、严格依据国家相关标准进行方案设计，做到有理有据。2、以人为本、防患未然，全方面考虑，将雷击事故及危害降低到最小。3、根据山东省气象条件、被保护物所在地理位置特点，将直击雷防护、感应雷防护措施协调统一，按工程整体要求，进行全面规划，做到安全可行、技术先进、经济合理。4、采用先进技术专利产品，减小雷击发生次数，降低雷电二次效应。5、根据现场情况分析，结合国家相关规范要求，根据公司多年的防雷建设经验，针对建筑物进行方案设计。6、鉴于地线系统在整个防雷工程中的重要性，必须对每个单元系统的接地情况进行检测，对达不到技术要求或者连接不良的必须进行整改。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页四、方案设计说明1.直击雷防护：各选用一套优化避雷针，安装于室外立杆上并做好良好接地，接地电阻小于10欧姆，做为被保护物的...
